DOI: 10.1021/acsbiomaterials.0c00674

基于静电纺丝的伤口敷料具有多功能特性，包括促进止血、抗菌、药物释放和治疗效果，在军事和民用创伤医疗中引起了极大的兴趣。在此，研究者设计并制备了具有多种功能的盐酸利多卡因（LID）和莫匹罗星负载壳聚糖/聚己内酯（CSLD-PCLM）支架，可用作伤口敷料。通过双喷头静电纺丝技术，支架获得了纳米纤维结构，这增强了支架与血细胞之间的界面相互作用，并显示出良好的凝血能力。尤其，负载LID和莫匹罗星的支架表现出LID的快速释放和莫匹罗星的持续释放。含有莫匹罗星的CSLD-PCLM支架具有出色的抗菌活性。此外，在全层皮肤缺损模型中，该支架显著促进了伤口愈合过程，并伴随完全重新上皮化以及胶原蛋白沉积。因此，CSLD-PCLM纳米纤维支架可以很好地满足伤口愈合过程的各种要求，是未来临床应用中很有前景的创面敷料。

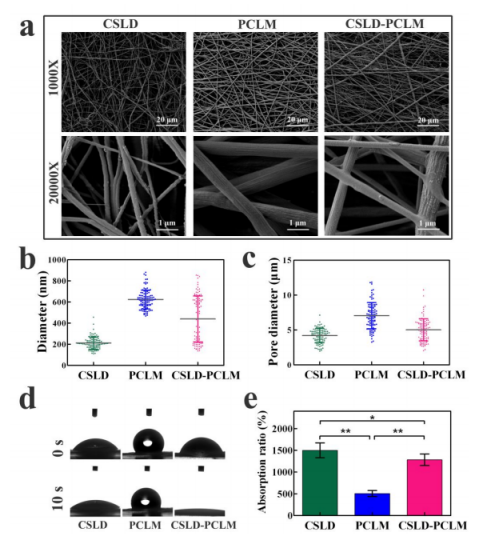

图1.CSLD-PCLM纳米纤维支架的表征。（a）CSLD、PCLM和CSLD-PCLM纳米纤维支架的SEM显微照片。（b）CSLD、PCLM和CSLD-PCLM纳米纤维支架的纤维和（c）孔径分布。（d）水接触角与时间的关系：0s至10s。（e）浸入PBS中24h的支架的溶胀度。*p<0.05，**p<0.01。

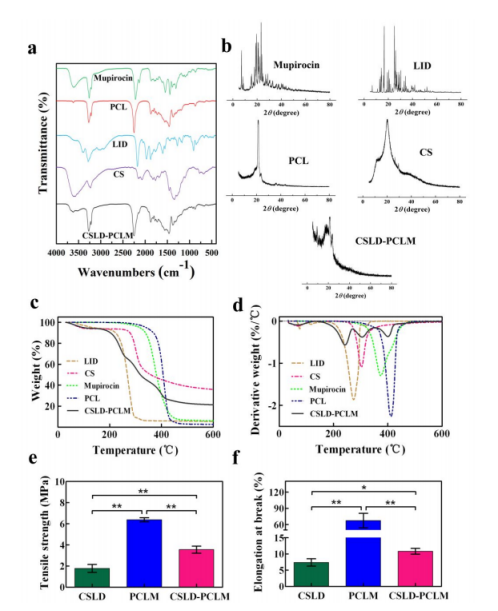

图2.CSLD-PCLM纳米纤维支架的理化和力学性能。（a）莫匹罗星、PCL、LID、CS和CSLD-PCLM支架的FTIR和（b）XRD图谱。（c）LID、莫匹罗星、CS、PCL和CSLD-PCLM支架的TGA和（d）DTG曲线。（e）断裂点的拉伸强度和（d）伸长率。

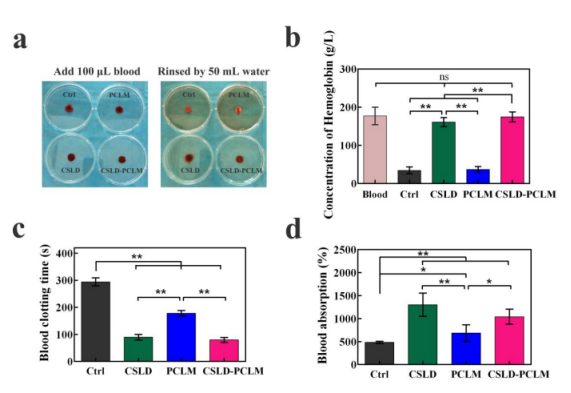

图3.（a）凝血过程。（b）支架上血块中血红蛋白的浓度。（c）医用纱布（对照）以及PCLM、CSLD和CSLD-PCLM纳米纤维支架的凝血时间和（d）血液吸收能力。*p<0.05，**p<0.01。

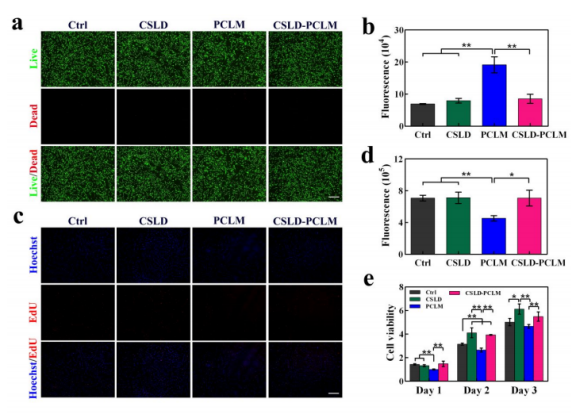

图4.纳米纤维支架的体外细胞相容性和增殖。（a）用PCLM、CSLD和CSLD-PCLM纳米纤维支架培养24h后，HDF的活/死染色。（b）PI染色的每个样品（死细胞）的荧光值。（c）通过EdU分析观察到的HDF增殖。（d）EdU染色每个样品的荧光值。（e）纳米纤维支架的细胞存活率。比例尺为500μm。*p<0.05，**p<0.01。

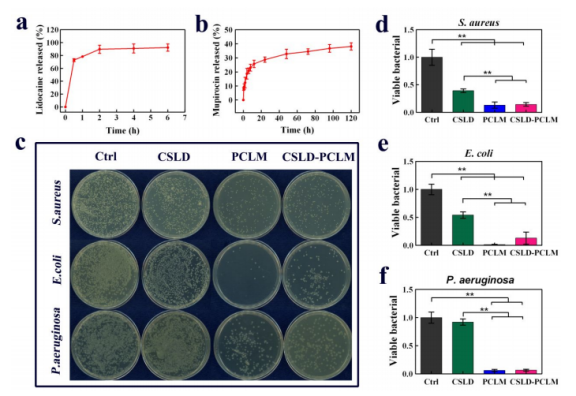

图5.CSLD-PCLM纳米纤维支架在PBS中的（a）LID和（b）莫匹罗星的释放曲线。（c）与纳米纤维支架接触后琼脂板上存活的细菌克隆的照片：金黄色葡萄球菌、大肠杆菌和铜绿假单胞菌。CSLD-PCLM纳米纤维支架对（d）金黄色葡萄球菌、（e）大肠杆菌和（f）铜绿假单胞菌的表面抗菌活性。**p<0.01。

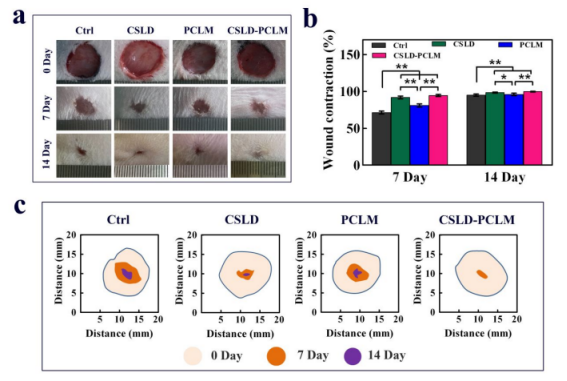

图6.CSLD-PCLM纳米纤维支架在全层皮肤缺损模型中的伤口愈合效果。（a）照片显示在用医用纱布（对照）以及CSLD、PCLM和CSLD-PCLM纳米纤维支架治疗后，大鼠背部的全层伤口以及伤口大小（在第7天和第14天）。（b）每次治疗在14天内伤口床闭合的痕迹。（c）治疗后不同时间点的伤口收缩率（％）。*p<0.05，**p<0.01。

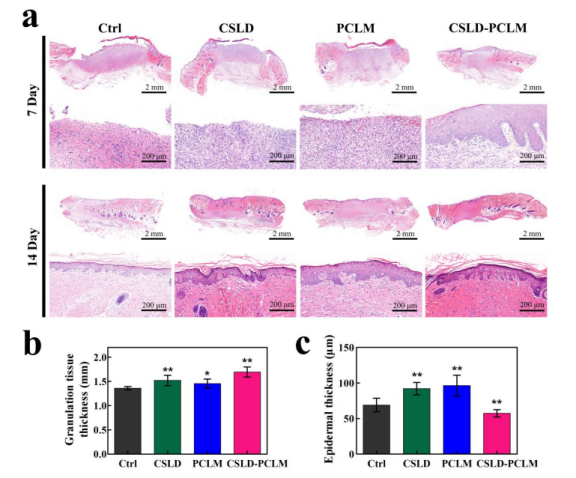

图7.（a）用医用纱布（对照）以及CSLD、PCLM和CSLD-PCLM纳米纤维支架处理的伤口切片在第7天和第14天的HE染色。（b）在第14天用不同的纳米纤维支架治疗后的肉芽组织厚度和（c）表皮厚度。与对照相比，*p<0.05和**p<0.01。

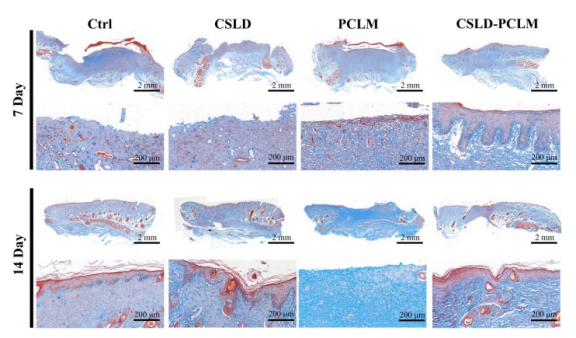

图8.用医用纱布（对照）以及CSLD、PCLM和CSLD-PCLM纳米纤维支架处理的伤口切片在第7天和第14天的MT染色。
