基本信息

中文名称：聚乳酸-羟基乙酸，聚乙丙交酯，聚（D,L-乳酸-co-乙醇酸）

英文名称：Poly(D,L-lactide-co- glycolide) ，PLGA

CAS登录号：30846-39-0

化学式：(C3H4O2)x(C2H2O2)y

外观：白色或黄色颗粒

产品特性

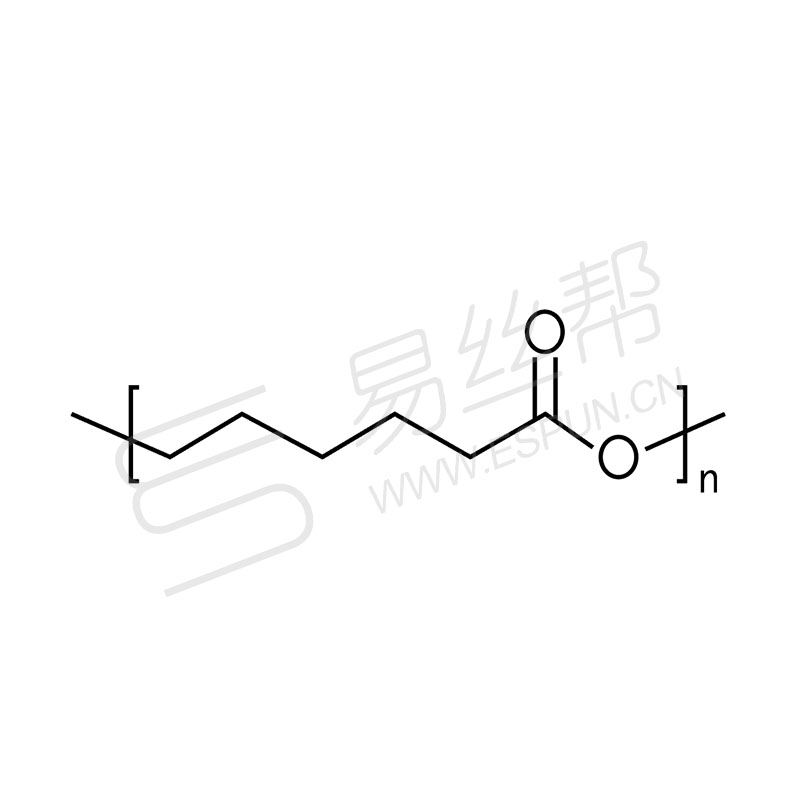

聚己内酯（PCL）作为一种潜在的生物降解材料也已被广泛研究，它是由有机金属化合物催化环状单体ε-己内酯开环聚合而得到完全可生物降解的聚酯之一。5个亚甲基的存在使其更加疏水，结晶性也更高，因此降解速度比PLA 更慢。PCL可以在生理条件下通过水解机制降解。PCL具有无免疫源性、降解过程不产生酸堆积、生物相容性好、柔韧性强、力学强度高、共混相容性好等诸多优点，这些优点使得PCL在生物医用领域有着广泛的应用[1]，PCL可用作可控释药物载体、细胞、组织培养基架，完全可降解塑料手术缝合线等。

产品分类

产品应用

聚己内酯(PCL)具有良好溶解性，在大部分有机溶剂中都表现出良好的溶解性，因此其加工性能很好，被制造和加工成各种支架材料[2]（图1），在生物工程中有广泛应用，可用于制备人工支架、药物载体以及其它生物材料等。Zeng等[3]系统研究了溶剂体系、PCL相对分子质量和溶液浓度对PCL静电纺丝过程和纤维形貌的影响，发现PCL相对分子质量在8万左右、溶液质量分数为8 %~15 %，是通过静电纺丝制备PCL纳米纤维的最佳条件，由此制得的纳米纤维表面光滑、无串珠生成、连续均匀。N. S. Binulal 等[4]在PCL溶液中添加不同比例的明胶，利用明胶的亲水性和易降解性来改善支架的性能，还能维持支架的结构完整性。实验结果显示人间充质干细胞在添加了明胶的复合支架上增值率最高，为筛选具有亲水性可降解性、生物功能性骨组织工程支架提供了依据。西安交通大学雷波课题组[5]利用静电纺丝技术制备一种基于细菌分泌的天然聚多肽的仿生杂化皮肤修复组织工程支架材料（PCL-PCE）。该材料具有仿生皮肤的组织弹性，还具有高效的光谱抗菌活性，可以显著抵抗动物创面细菌感染和促进伤口愈合，增强皮肤附属器如毛囊的再生。这种仿生材料中天然聚多肽能够杀灭常见的皮肤创面感染微生物，抑制组织坏死。其仿生皮肤组织的弹性，可为创面创造出适宜的生物力学环境。该研究对开发具有高度生物活性快速诱导皮肤创面愈合和皮肤再生的新型医用材料具有重要的意义和应用价值。

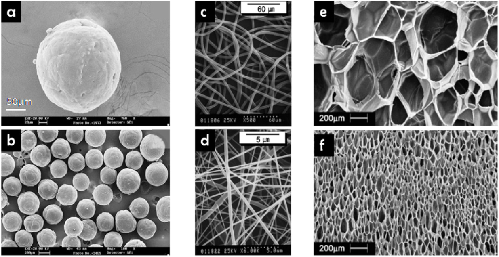

图1 PCL用于制备多种结构支架[2]。

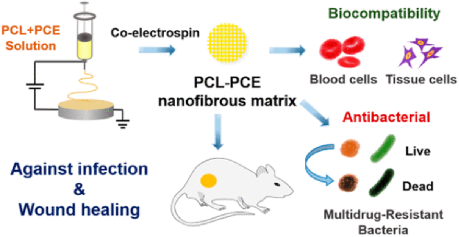

图2 仿生弹性聚多肽纳米纤维支架治疗细菌感染促进伤口愈合/皮肤再生[5]。

使用方法

PCL具有良好溶解性，在室温下可溶于氯仿，二氯甲烷，四氯化碳，苯，甲苯，环己酮和2-硝基丙烷。 它在丙酮，2-丁酮，乙酸乙酯，二甲基甲酰胺和乙腈中的溶解度低，并且不溶于乙醇，石油醚和乙醚。在静电纺丝工艺中，常用二氯甲烷和二甲基甲酰胺作为溶剂。具体纺丝工艺参数可见链接[http://www.ucalery.com/html/clsc/index.html]。本产品是生物降解材料，在储存过程中应避免接触水、酸性物质、碱性物质和醇类试剂以及其他可引起产品降解的试剂。在打开包装之前，使材料达到室温。使用时环境的空气湿度应小于35%，避免剩余产品受潮，影响产品质量。

参考文献

[1]袁晓燕,董存海,赵瑾,等. 静电纺丝制备生物降解性聚合物超细纤维[J].天津大学学报, 2003,36(6):706.

[2] Woodruff, M. A., & Hutmacher, D. W. (2010). The return of a forgotten polymer—Polycaprolactone in the 21st century. Progress in Polymer Science, 35(10), 1217–1256.

[3] Zeng J, Chen X S, Xu X Y. Ultrafine fibers electrospun from biodegradable polym er[J]. Journal of Applied Polymer Science, 2003, 89(14): 227.

[4]Binulal, N. S., Natarajan, A., Menon, D., Bhaskaran, V. K., Mony, U., & Nair, S. V. (2013). PCL–gelatin composite nanofibers electrospun using diluted acetic acid–ethyl acetate solvent system for stem cell-based bone tissue engineering. Journal of Biomaterials Science, Polymer Edition, 25(4), 325–340.

[5] Xi, Y., Ge, J., Guo, Y., Lei, B., & Ma, P. X. (2018). Biomimetic Elastomeric Polypeptide-Based Nanofibrous Matrix for Overcoming Multidrug-Resistant Bacteria and Enhancing Full-Thickness Wound Healing/Skin Regeneration. ACS Nano. doi:10.1021/acsnano.8b01152

资料下载

下载-聚已内酯.pdf
