尿素作为医药、化工及农业领域的关键基石，全球年产量已逾2亿吨。当前，工业合成依赖于Bosch-Meiser工艺，该路线需在高温（150-200oC）和高压（150-250 bar）条件下驱动CO2与NH3反应，不仅能耗巨大，且伴随大量的碳排放。在此背景下，利用可再生电力驱动CO2与NO3-发生C-N偶联以实现电催化尿素合成，被视为替代传统热化学过程的理想绿色路径。

近日，内蒙古工业大学化工学院白杰教授、柳欢副教授团队联合哈尔滨工业大学（深圳）材料科学与工程学院徐成彦教授、马飞翔副研究员在电催化二氧化碳还原合成尿素研究中取得进展。

该研究构建了锚定于La1.6CuO4钙钛矿纳米纤维表面的Pd纳米团簇复合材料（Pd-La1.6CuO4），通过构筑Pd-O-Cu桥键强化界面电子相互作用。其独特构型促进了电子由Cu向Pd的定向转移，并显著增强了对含C/N关键中间体（CO和NH2）的共吸附能力，从而在电催化合成尿素中实现了56.25 %的较高法拉第效率及241.75 µg∙h-1∙mgcat-1的产率。该工作不仅提出了基于含C/N中间体共吸附策略的高效尿素合成路径，也为拓展钙钛矿氧化物在电催化领域的应用提供了新思路。

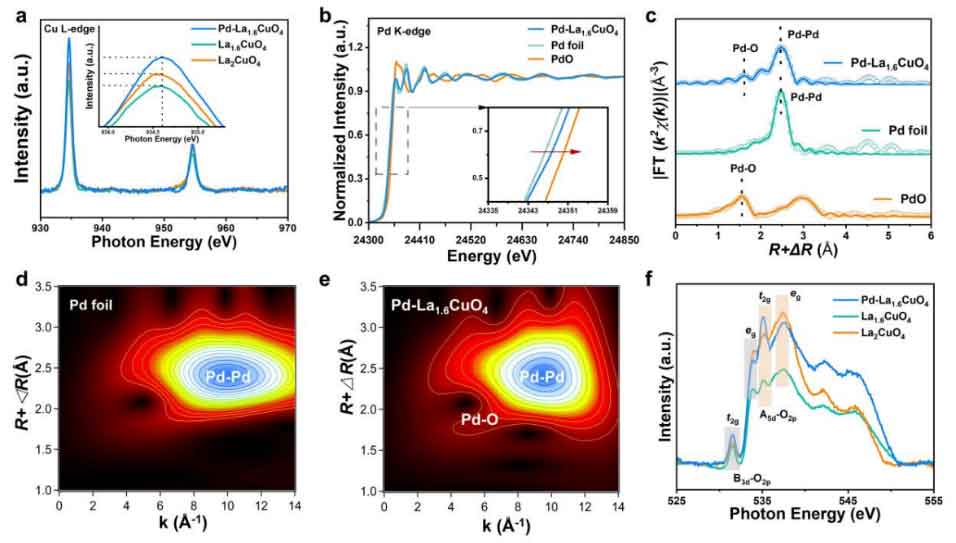

图1 Pd-La1.6CuO4催化剂电子结构与局部配位环境

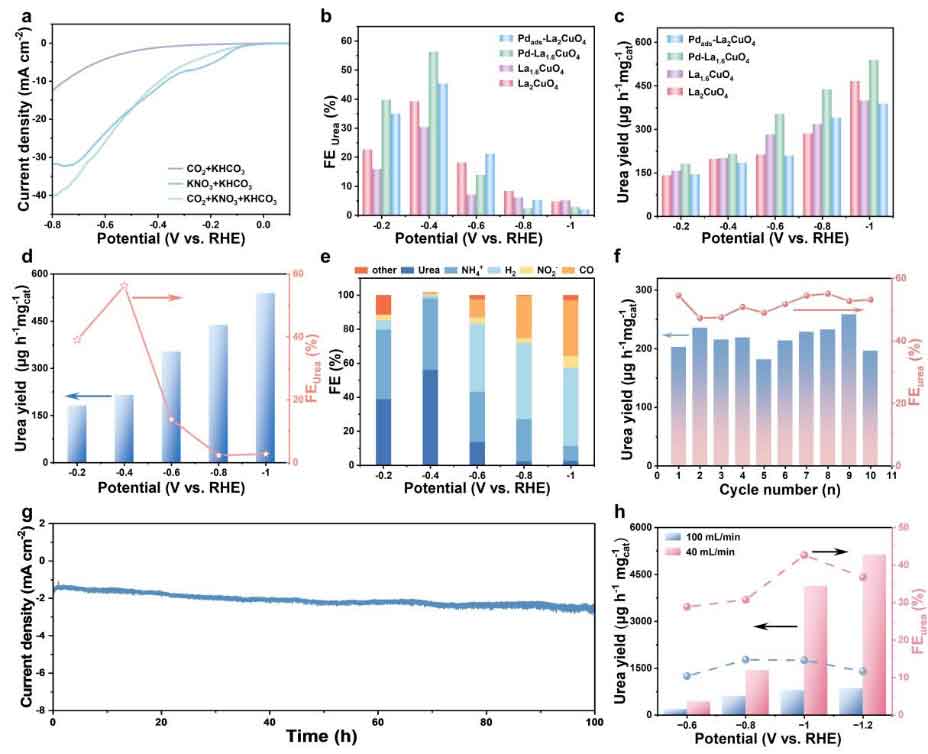

图2 Pd-La1.6CuO4催化剂在尿素合成中的电催化性能

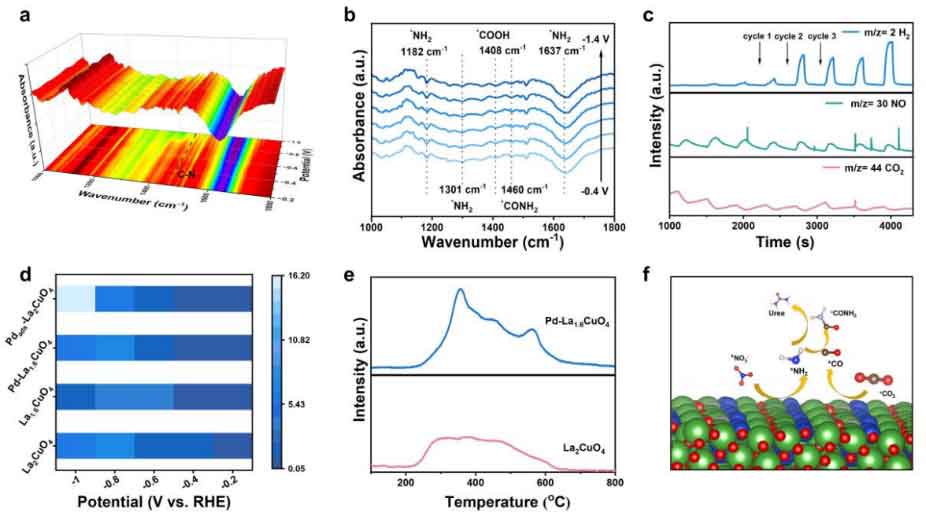

图3 Pd-La1.6CuO4催化剂上C-N偶联反应机制

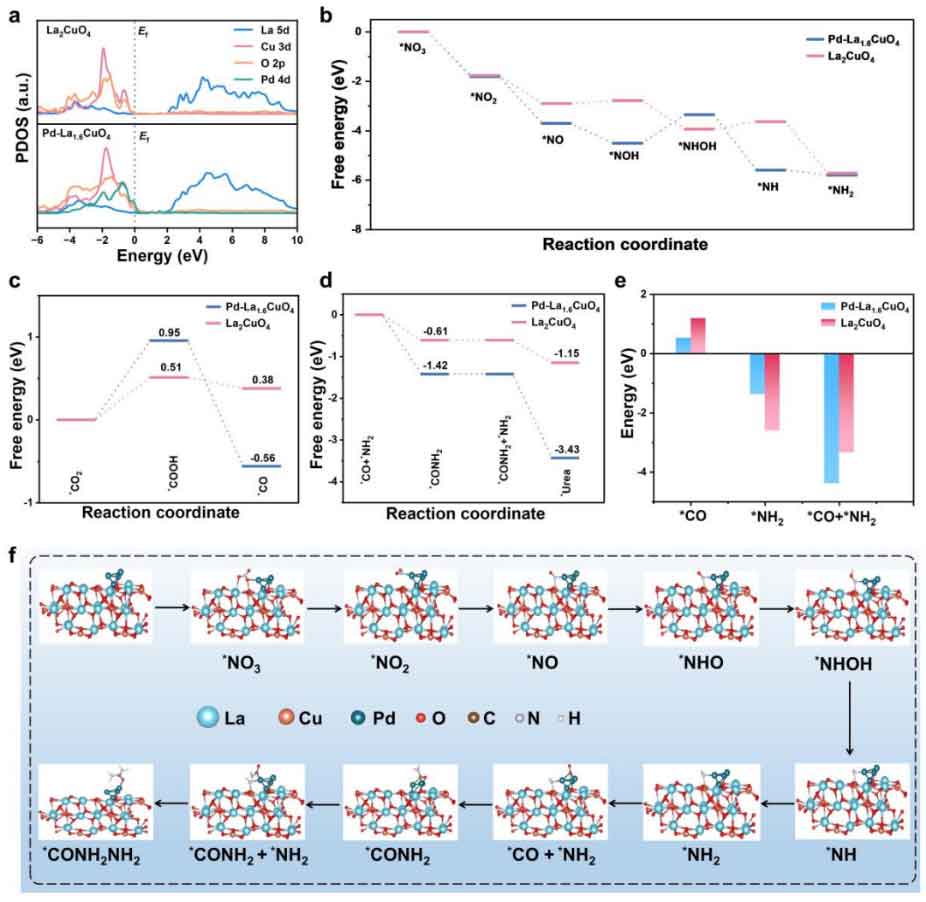

图4 DFT理论计算结果

本研究成果获得以下项目支持：中国国家自然科学基金（项目编号：22469016、12505374）；内蒙古自治区中央政府引导地方科技发展专项资金（项目编号：2023ZY0007）；内蒙古自治区自然科学基金（项目编号：2025QN02023）；内蒙古自治区直属高校基础研究经费（项目编号：JY20250030）；内蒙古工业大学启动资金（项目编号：BS2025003）。相关研究文章“Pd-O-Cu Bridging Promotes Co-Adsorption of CO and NH2 Intermediates for Efficient Electrocatalytic Urea Synthesis over Pd-La1.6CuO4”（https://doi.org/10.1002/adfm.76367）在国际顶级期刊《Advanced Functional Materials》（中国科学院一区TOP，IF：19.0）发表，团队中2022级硕士研究生刘晓鹏，张意达副教授和2024级硕士研究生刘晓茹为共同第一作者，白杰教授、柳欢副教授，哈尔滨工业大学（深圳）徐成彦教授、马飞翔副研究员为论文共同通讯作者。
