导 语

短短一个月，东华大学闫建华教授团队接连在《Advanced Materials》与《Nature Communications》发表两项陶瓷纳米纤维重磅成果。一篇用多相共晶界面工程做出了能扛1300℃火焰的超弹性Al₂TiO₅气凝胶；另一篇用原子配位调控做出了拉伸应变超过10%的氧化铝超纤维。

本文梳理这两项重要成果，看看东华大学团队是如何用纳米纤维，一步步破解陶瓷"脆性难题"。

一、《Advanced Materials》：共晶界面工程，做出超弹隔热陶瓷"海绵"

1. 核心思路：用纤维网络替代颗粒堆叠

传统陶瓷气凝胶为什么脆？因为它是由纳米颗粒堆叠而成的，颗粒之间靠弱范德华力连接，受力很容易散架。闫建华教授团队的思路很直接：用连续的纳米纤维，替代离散的纳米颗粒。

他们采用全水相静电纺丝工艺，将铝-钛复合溶胶纺成连续的纳米纤维，再通过三维卷曲堆叠形成多孔网络结构。煅烧之后，纤维内部原位生成Al₂O₃-Al₂TiO₅-TiO₂三相共晶结构，相当于在纤维里"焊"上了一道道强化界面。这样一来，整个气凝胶就从一盘散沙，变成了一张有弹性的"三维纤维网"。

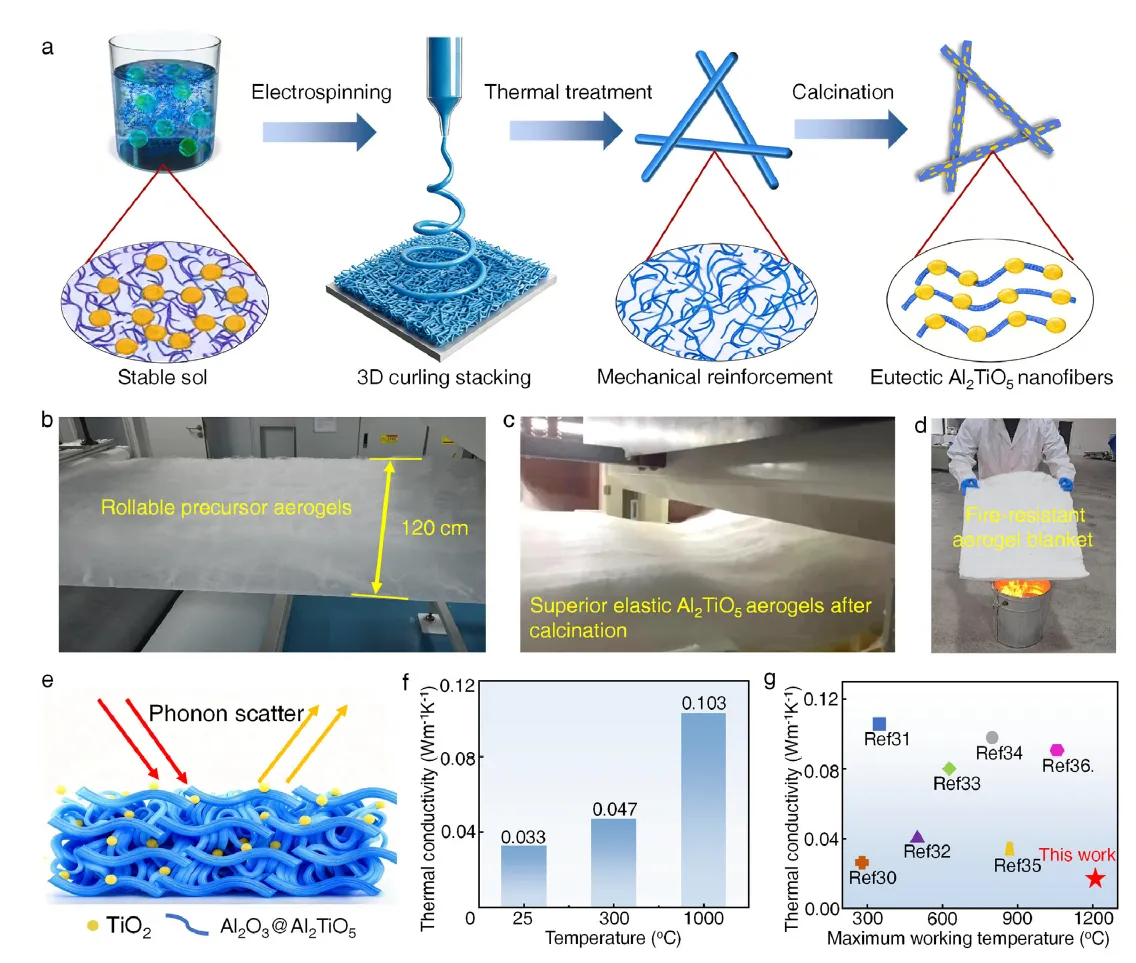

图1.共晶Al₂TiO₅陶瓷纳米纤维气凝胶的卷对卷制造及其热传输机制。

2. 关键性能：轻、弹、隔热，还能量产

该材料密度仅为25 mg·cm⁻³，孔隙率超过95%，在25℃和1000℃下分别实现了0.033和0.103 W·m⁻¹·K⁻¹的超低热导率。更重要的是，该气凝胶能够抵抗1300℃的直接火焰冲击而不发生结构破坏，并在50%应变的重复压缩后仍能保持90%的弹性恢复。即使经历1800℃熔融钢渣的极端热冲击，材料结构依然完整。

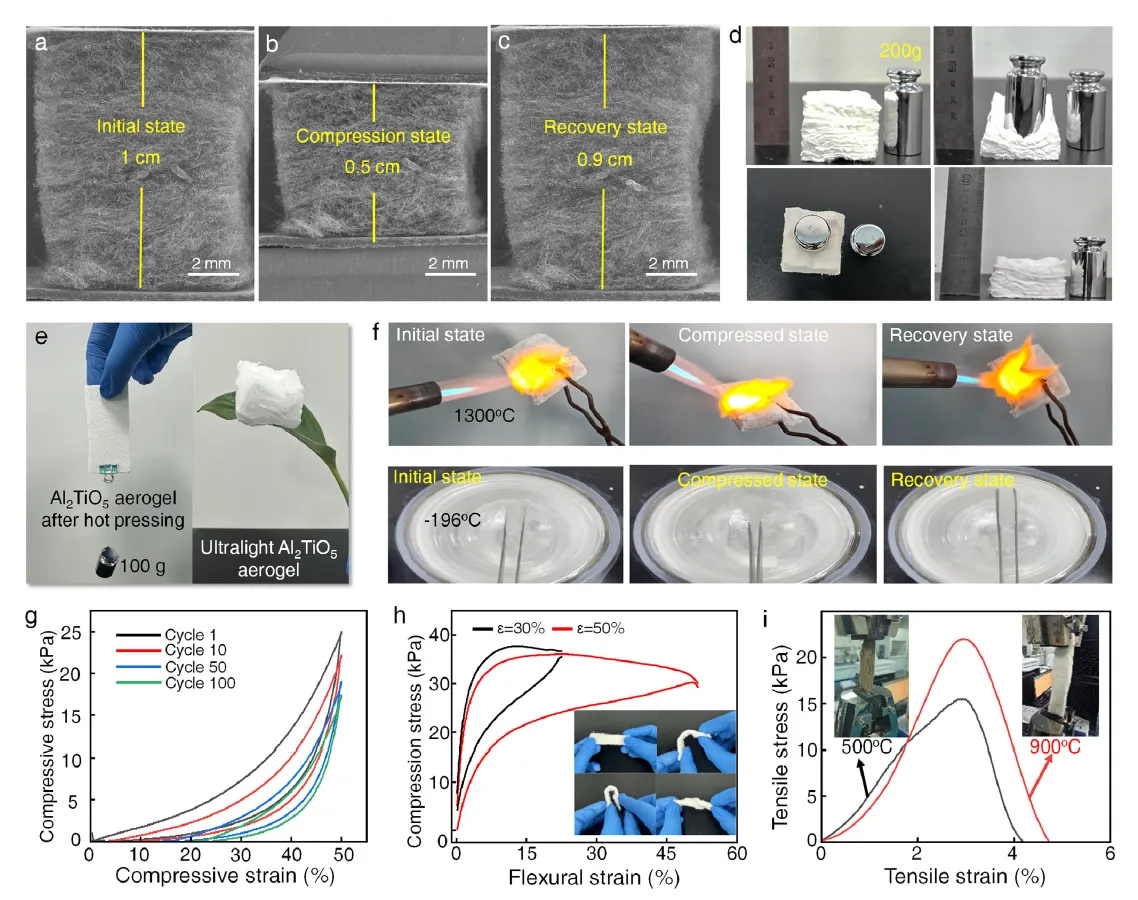

图2. 共晶Al₂TiO₅陶瓷纳米纤维气凝胶力学表征。

这项工作采用卷对卷静电纺丝工艺，可实现规模化生产。不需要昂贵的干燥设备，单线生产速度可达6 m·min⁻¹，厚度偏差控制在±3%以内，密度可在0.023–0.27 g·cm⁻³范围内灵活调控。

二、《Nature Communications》：配位结构调控，让陶瓷实现拉伸超塑性

1. 核心思路：从原子层面，给陶瓷"松绑"

陶瓷材料强度高，但应变耐受能力有限，通常低于 1%。 传统氧化铝陶瓷里，Al原子主要是六配位[AlO₆]和四配位[AlO₄]，这两种配位结构都很稳定，键能高，一旦受力，就容易断裂。

闫建华教授团队的思路是：在陶瓷里引入大量"不太稳定"的配位结构。通过在纺丝前驱体中掺入铝纳米颗粒，调控煅烧过程中Al原子的扩散路径，在纤维内部构建出高密度的亚稳态五配位[AlO₅]结构。

拉伸时，两个[AlO₅]可以转换成一个[AlO₄]和一个[AlO₆]，通过这种动态的键转换来吸收变形能，让陶瓷像金属一样发生塑性变形，而不是直接断裂。

图3. 具有拉伸超塑性的Al₂O₃超纤维。

2. 关键性能：强度高、塑性好、可纺织

该研究成功合成了含有高纯度亚稳态[AlO₅]配位网络的氧化铝（Al₂O₃）超纤维，同时实现了拉伸超塑性（10.01%的宏观应变和194%的局部微应变）和高强度（1.94 GPa），韧性高达128.4 MJ/m³，远超传统陶瓷的极限。

图4. Al-Al₂O₃中塑性机制的模拟与表征。

图5. 具有宏观塑性的拓扑Al-Al₂O₃纱线和织物。

研究团队将塑性Al-Al₂O₃纤维加捻成纱线，并进一步编织成耐火、电绝缘的陶瓷织物。50 μm纱线孔隙率降至63.74%，拉伸应变提升至4.45%，同时保持229 MPa的高强度，性能可与商业碳纤维和聚合物纱线媲美。

50 μm纱线可过度加捻成直径为1-2 mm的粗螺旋结构，轻松集成至实用陶瓷织物中。该织物仅0.2 cm厚，隔热性能就超越了5 cm厚的棉和羽绒，凸显了其在紧凑几何构型下的优异耐热能力。

结语

从宏观结构的共晶界面工程到原子尺度的配位结构调控，这两条技术路线共同推动陶瓷材料突破脆性的边界。 随着工艺的持续优化与工程化推进，这些高性能新型陶瓷纳米纤维，有望在更多极端工况中得到应用。
