伤口敷料的发展为应急伤口的处理带来了极大的便利。载药伤口敷料以其多种多样的手段，实现了将不同的药物以不同的释放方式作用于伤口，达到了渗出物吸收，抗菌和促进伤口愈合的目的。然而，使用适当的策略实现对不同药物释放需求的整合，成为开发新型伤口敷料的重要问题之一。

近日，上海理工大学余灯广教授&香港圣方济各大学Annie Bligh教授团队在期刊《Carbohydrate Polymers》上，发表了最新研究成果“Medicated tri-layer fibers based on cellulose acetate and polyvinylpyrrolidone for enhanced antibacterial and wound healing properties”。研究者通过多流体静电纺丝工艺，制备出了具备吸收渗出物、抗菌和促愈合的载药三级并列纳米纤维膜伤口敷料。这种三级并列纳米纤维使用聚乙烯吡咯烷酮（PVP）和醋酸纤维素（CA）作为基材，盐酸小檗碱（BHC）和芦荟苷（Aloin）分别作为抗菌和促愈合药物。与空白组相比，载药组表现出了良好的抗菌和促愈合功能，并实现了药物阶梯释放和缓释的结合。

图1：不同纤维膜的SEM和载药三级并列纤维的TEM图像。

通过多流体电纺通过静电纺丝制备了载药三级并列纳米纤维。参数的调整和电纺溶液导电率的变化，使得纤维的直径受到了明显的影响。SEM图像显示载药三级并列纳米纤维具有光滑的表面，平均直径为458±140 nm（图1g）。相较于空白的三级并列纤维（712±209 nm）有明显的降低。通过透射电镜观察，发现三级并列纤维具有可以分辨的三级并列结构，保证了其具有多重功能的结构基础（图1i）。

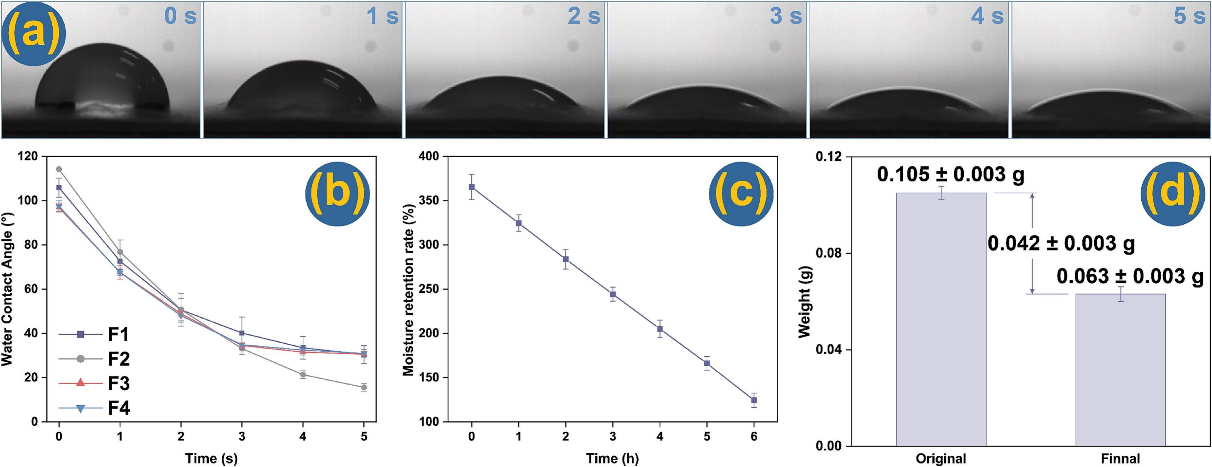

图2：三级并列纤维膜的润湿和保湿性能。

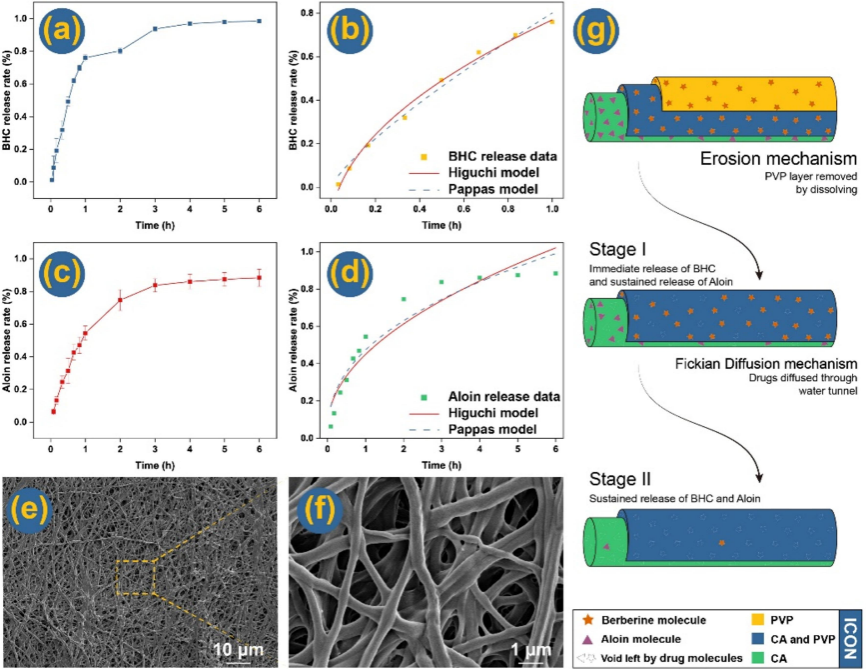

图3：盐酸小檗碱和芦荟苷的释放行为。

如图2所示，由于PVP的存在，纤维膜表现出了良好的亲水能力。根据接触角数据显示，在与水最开始接触的5s内，三级并列纤维膜的接触角最多可以从114.179° ± 0.289°下降到15.592° ± 1.779°。CA的存在保证了纤维膜具有良好的保水性能。三级并列纤维膜最多可以维持自身质量的5.090 ± 0.276倍的水，并在体温条件下可以保持6 h的恒速失水过程。

图3展示了同一根纤维上BHC和aloin不同的释药行为。BHC展现出的是一种速释和缓释相结合的两级释放过程；aloin表现出的是一种缓释过程。药物的释放对纤维的形貌没有明显的损害，纤维仍然能够保持独立的状态。

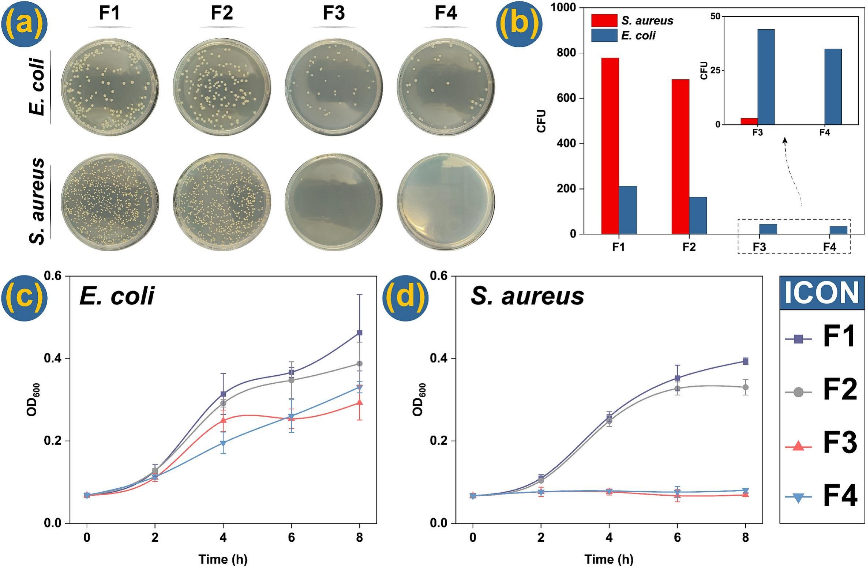

图4：三级并列纤维膜的抗菌性能。

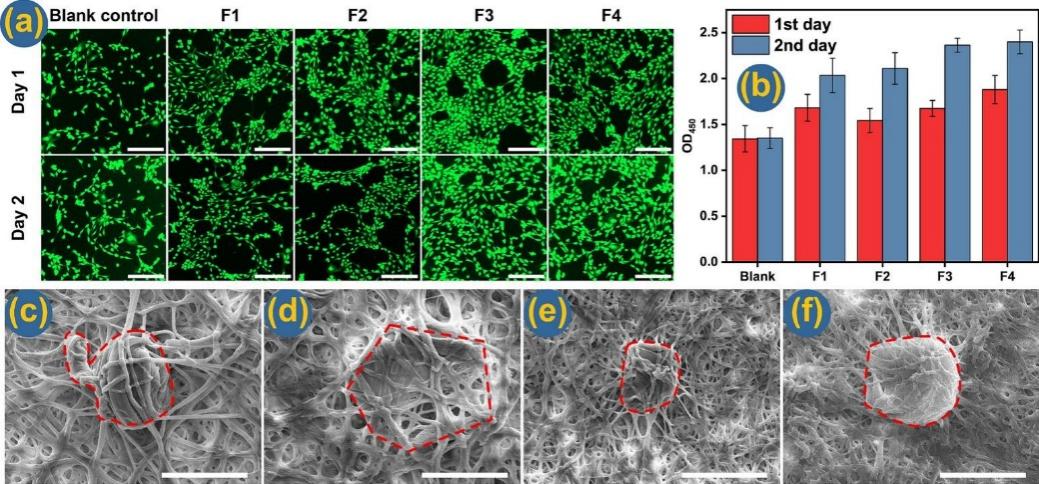

图5：三级并列纳米纤维的促愈合性能。

此外，三级并列电纺制备的三级并列纳米纤维表现出良好的抗菌（图4）和促愈合性能（图5）。多级纳米纤维对功能的整合以及其制备的便捷性，为功能性伤口敷料提供了新的策略。

论文链接：

https://doi.org/10.1016/j.carbpol.2024.122856

人物简介：

第一作者：王梦龙，博士。上海交通大学医学院附属瑞金医院。

余灯广，上海理工大学材料与化学学院教授，博士生导师，电流体动力学与新

材料制备团队负责人。

Prof.Dr. Sim Wan Annie Bligh, 香港圣方济各大学教授CSci, CChem, FRSA, F

RSB, FRSC, PFHEA，Provost of Saint Francis University
