聚合物在摩擦电纳米发电机（TENGs）的快速发展中发挥着重要作用。然而，大多数聚合物无法满足热机械性能的高要求。因此，人们开发了各种用于摩擦电层的聚合物复合材料。这些复合材料在再加工后由于增强体分布不均而难以回收利用，从而限制了TENGs的可持续发展。

为了应对上述挑战，近期，东华大学游正伟教授&管清宝等人设计并通过一步缩聚制备了基于单组分液晶聚芳酯（LCP）的原位生成纳米纤维增强复合材料（NFRC）。非线性萘（NDA）拓宽了LCP的加工窗口，同时不会破坏液晶相的稳定性。富含NDA的结构域充当基体，而缺乏NDA的结构域具有较高刚性，可形成定向纳米纤维以实现自增强。所得NFRC具有较高的玻璃化转变温度（Tg>220℃）和储能模量（350℃下E'=0.1GPa），远远超过现有的摩擦电聚合物（在350℃下Tg<110℃，E'<0.1MPa（可流动））。此外，基于NFRC的TENG在再处理后表现出优异的电输出性能和保留率（>90%）。总之，这项工作为制备自增强复合材料提供了一种新的设计原理，为探索高性能材料铺平了道路。

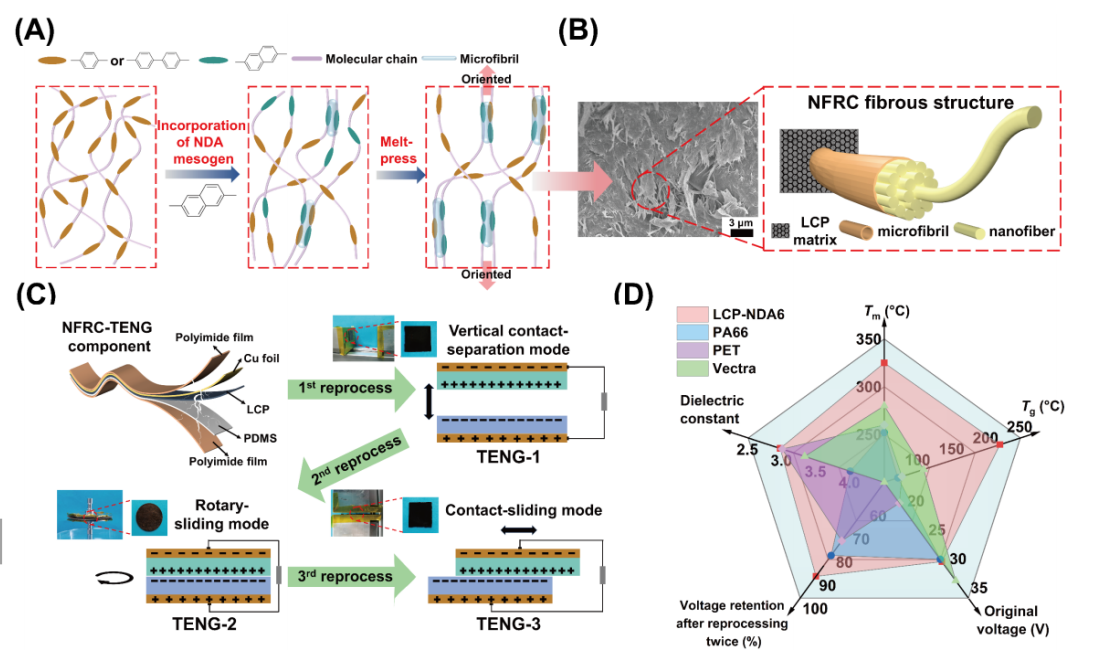

图1.基于单组分LCP的NFRC的整体设计和性能。

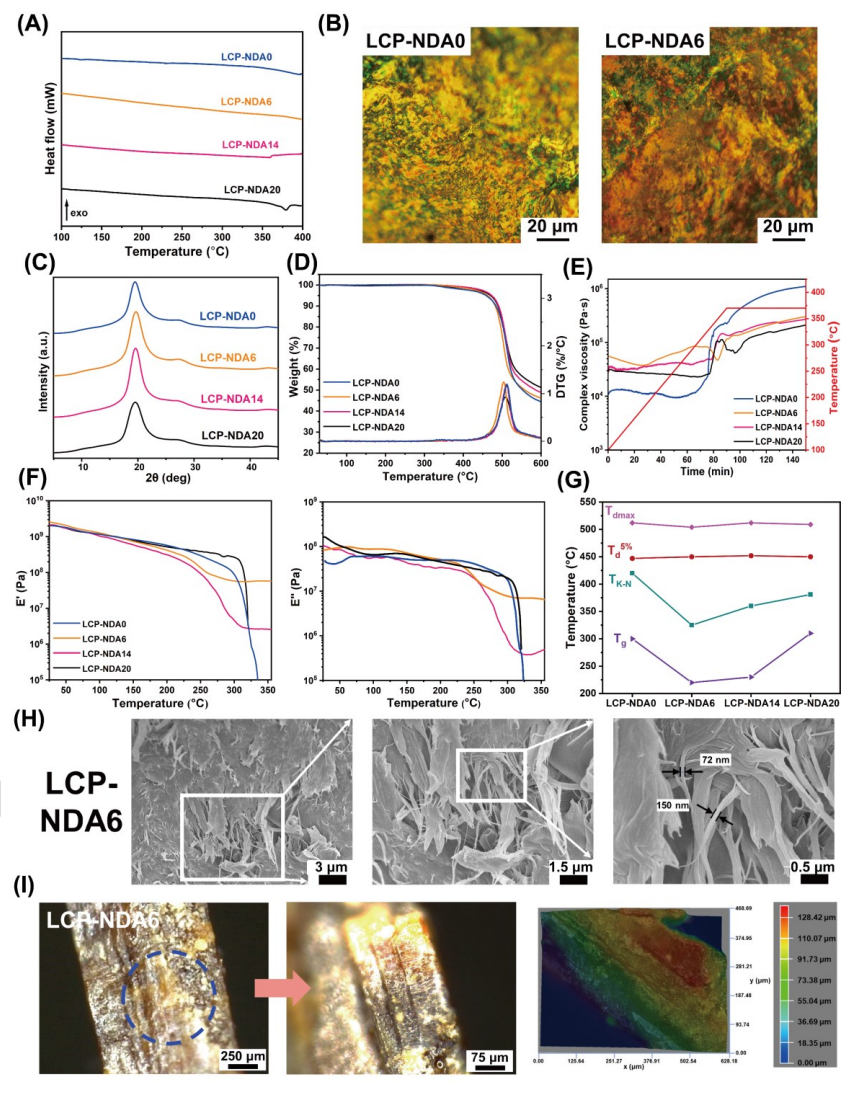

图2.掺入NDA的LCP的结晶、热和流变行为及形态。

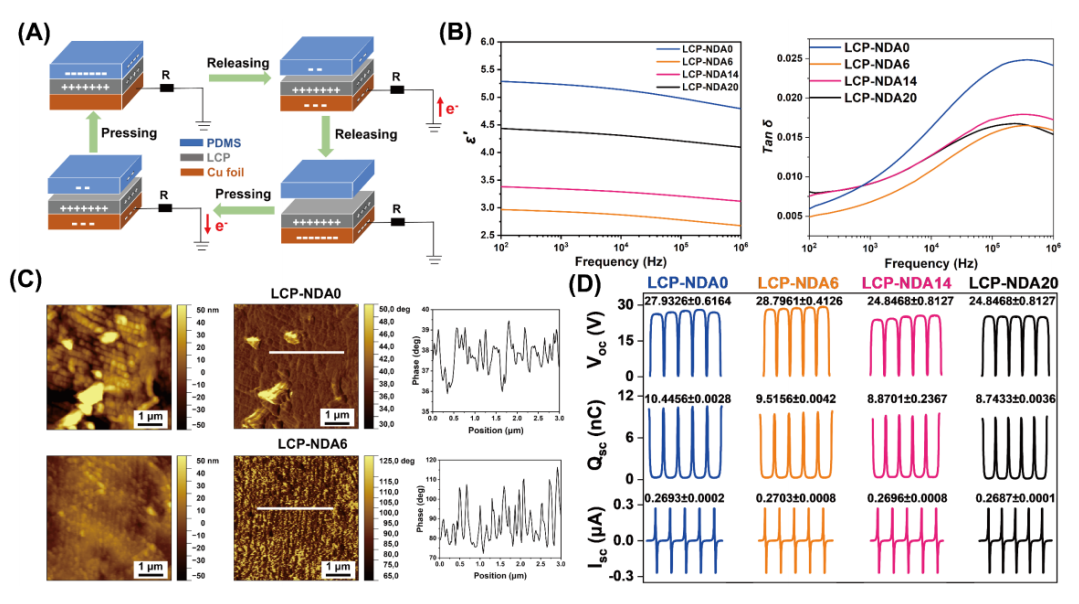

图3.LCPs的介电性能和表面形态，以及NFRC-TENGs的电输出性能。

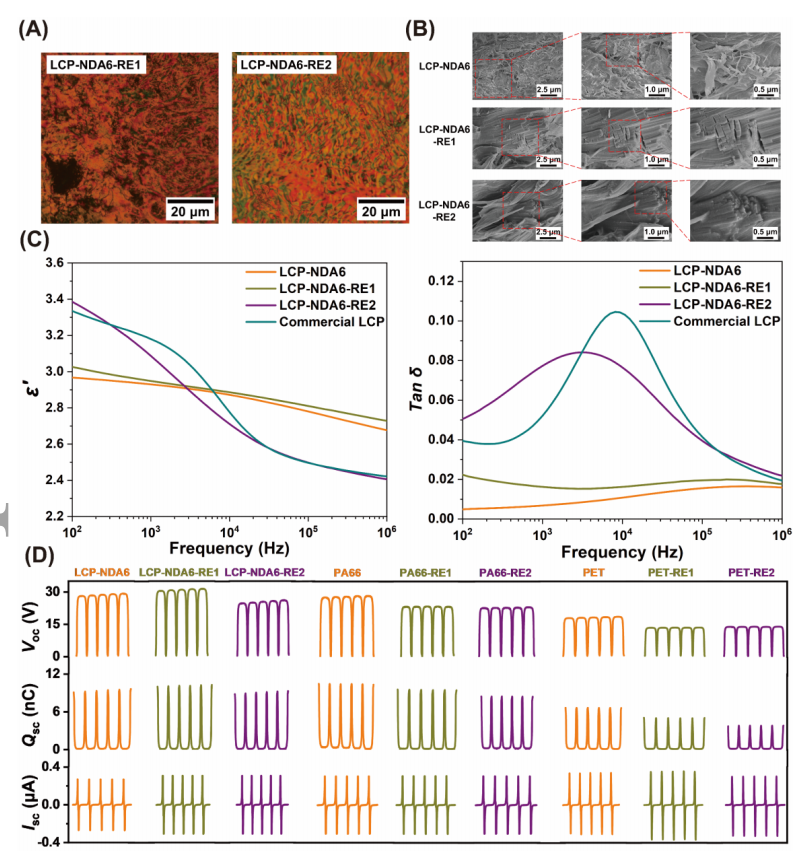

图4.再加工的NFRC-TENGs的微观形态、介电性能和电输出性能。

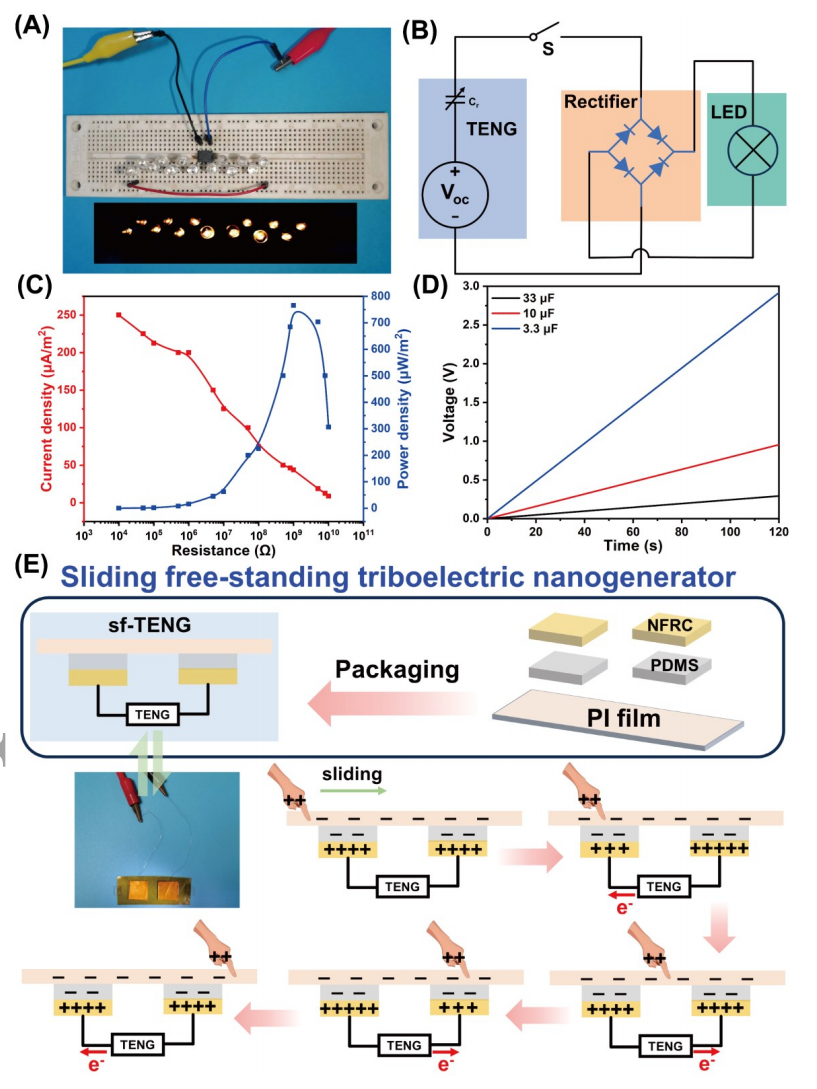

图5.可回收LCP-NDA6-RE2作为NFRC-TENG摩擦电层的演示。

该工作以“High Performance and Reprocessable in Situ Generated Nanofiber Reinforced Composites Based on Liquid Crystal Polyarylate”为题发表在《Advanced Materials》（DOI:10.1002/adma.202312500）上。

论文链接：https://doi.org/10.1002/adma.202312500
