全固态锂金属电池(ASSLMBs)在开发下一代高安全性、高能量密度锂电池方面前景广阔,但仍面临着锂枝晶生长和厚度的挑战。
近期,西安交通大学丁书江教授&胡小飞教授&高国新副教授等人开发了由低密度自支撑芳纶纳米纤维(ANF)气凝胶骨架支撑的超薄PEO基复合固体聚合物电解质(简称PAL)。通过新型CO2辅助诱导自组装方法获得的ANF气凝胶具有精心设计的双交联度双层结构。得益于ANFs和PEO之间的分子间相互作用,PAL实现了超薄厚度(20µm),并具有优异的热稳定性和机械强度。同时,由于功能化的ANF对离子通道的调节作用,PAL实现了无枝晶的均匀锂沉积,从而使对称电池能够长时间稳定循环(1400小时)。因此,Li|PAL|LiFePO4(LFP)电池具有出色的长期循环稳定性(1C,>700次循环,库仑效率>99.8%)和快速的充电/放电性能(倍率,10C)。更实际地说,由于能够匹配高负载(8mg/cm2)阴极,Li|PAL|LFP电池实现了180Wh/kg的能量密度。此外,双层Li|PAL|LFP软包电池在循环和滥用测试中表现出卓越的柔性和安全性。

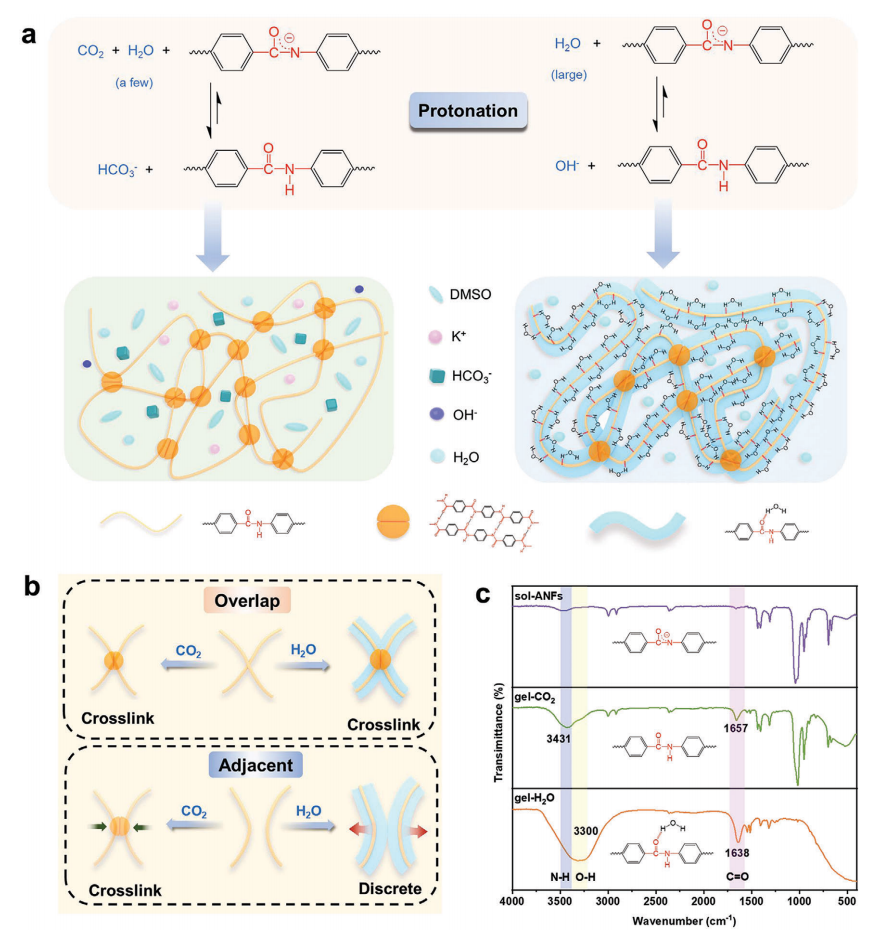

图1.CO2和H2O诱导芳纶纳米纤维(ANFs)自组装的机理。
图2.PAL全固态电解质的结构设计和基本性能。

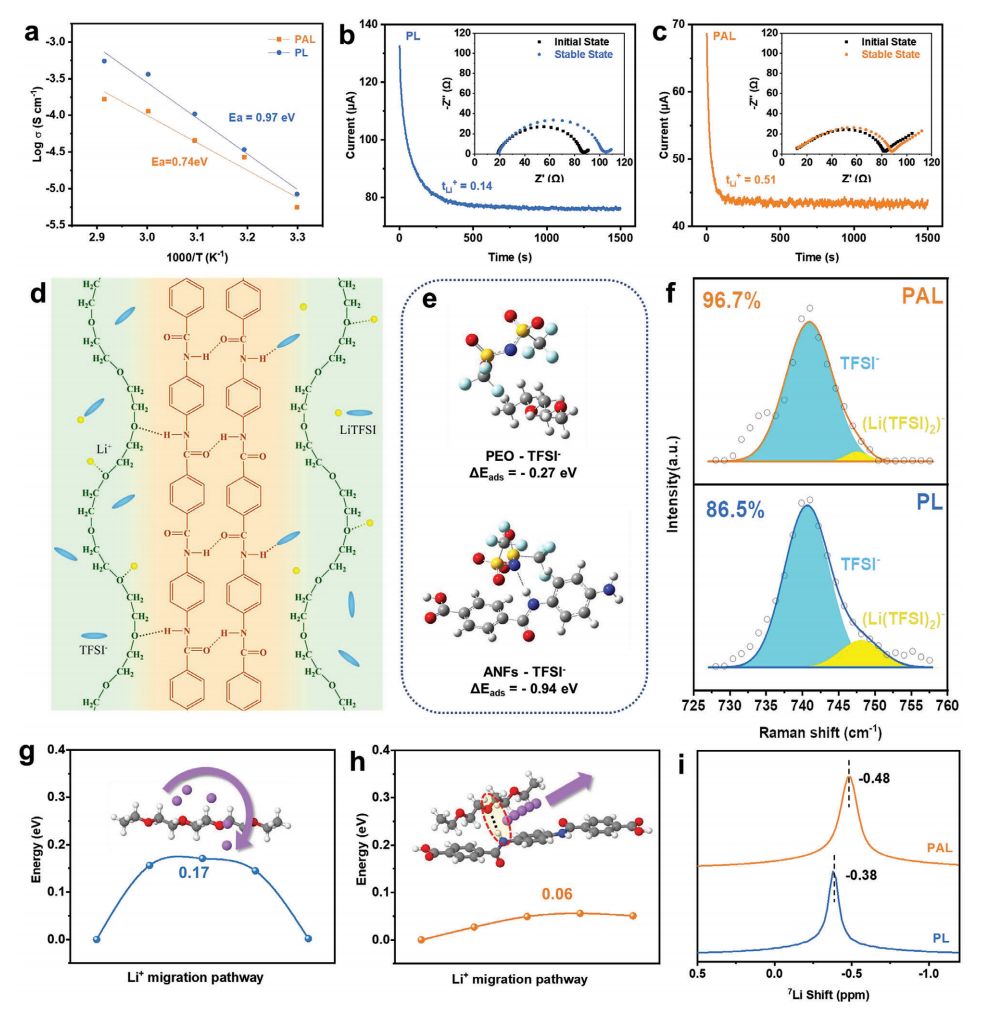

图3.PAL电解质的电化学性质和离子传输机制。

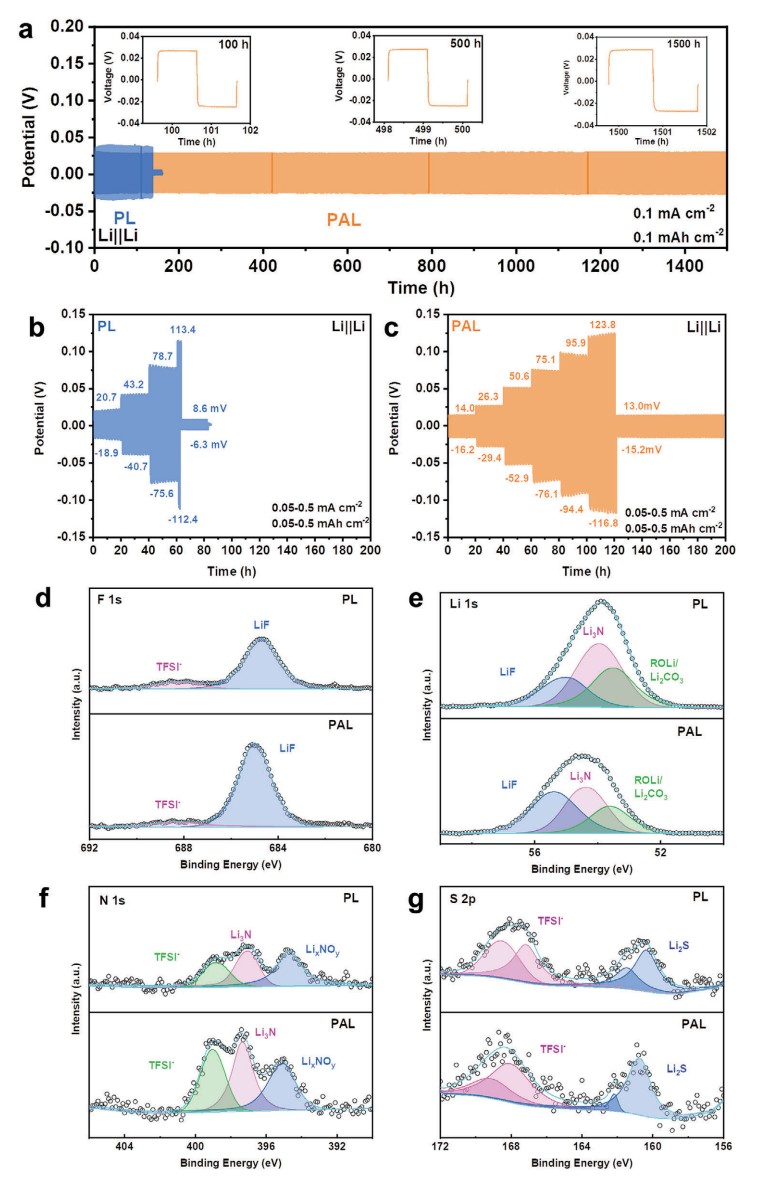

图4.Li|PAL|Li对称电池的性能和接口分析。

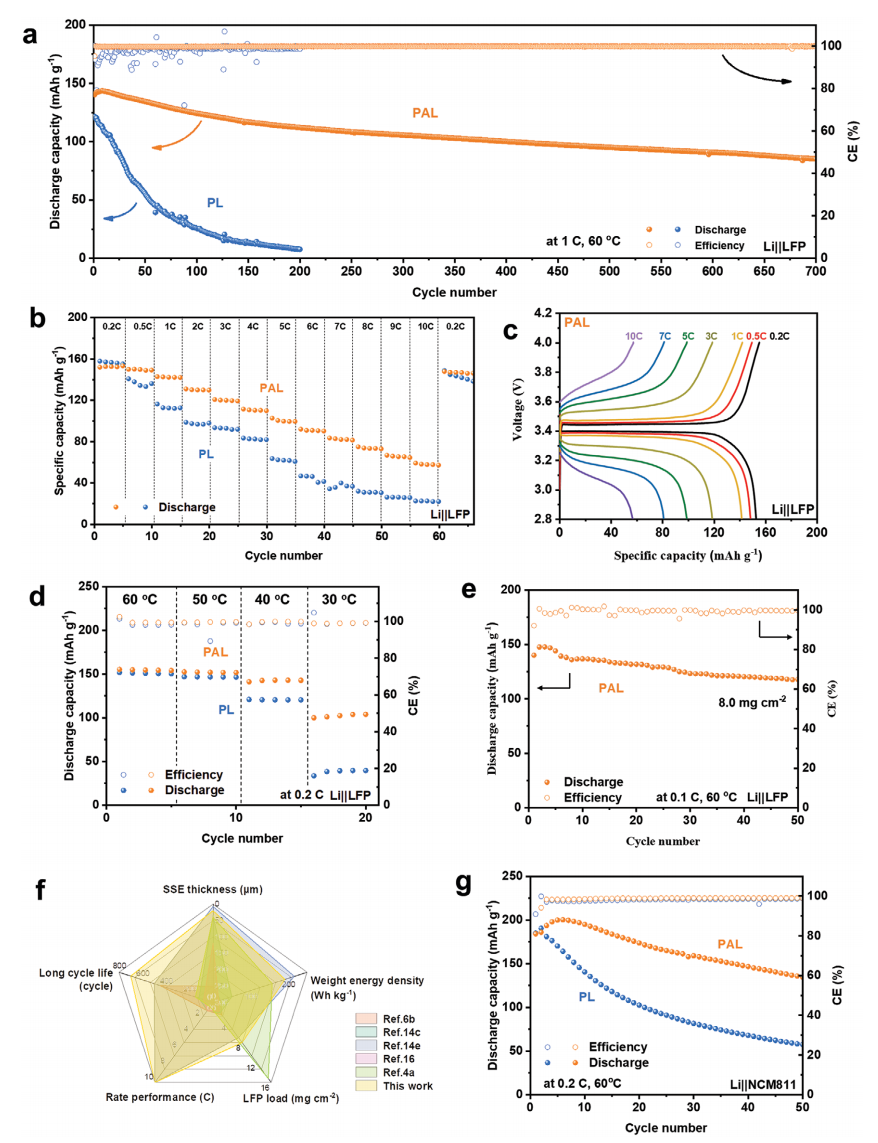

图5.PAL电解质促使Li|LFP全电池具有优异的性能。

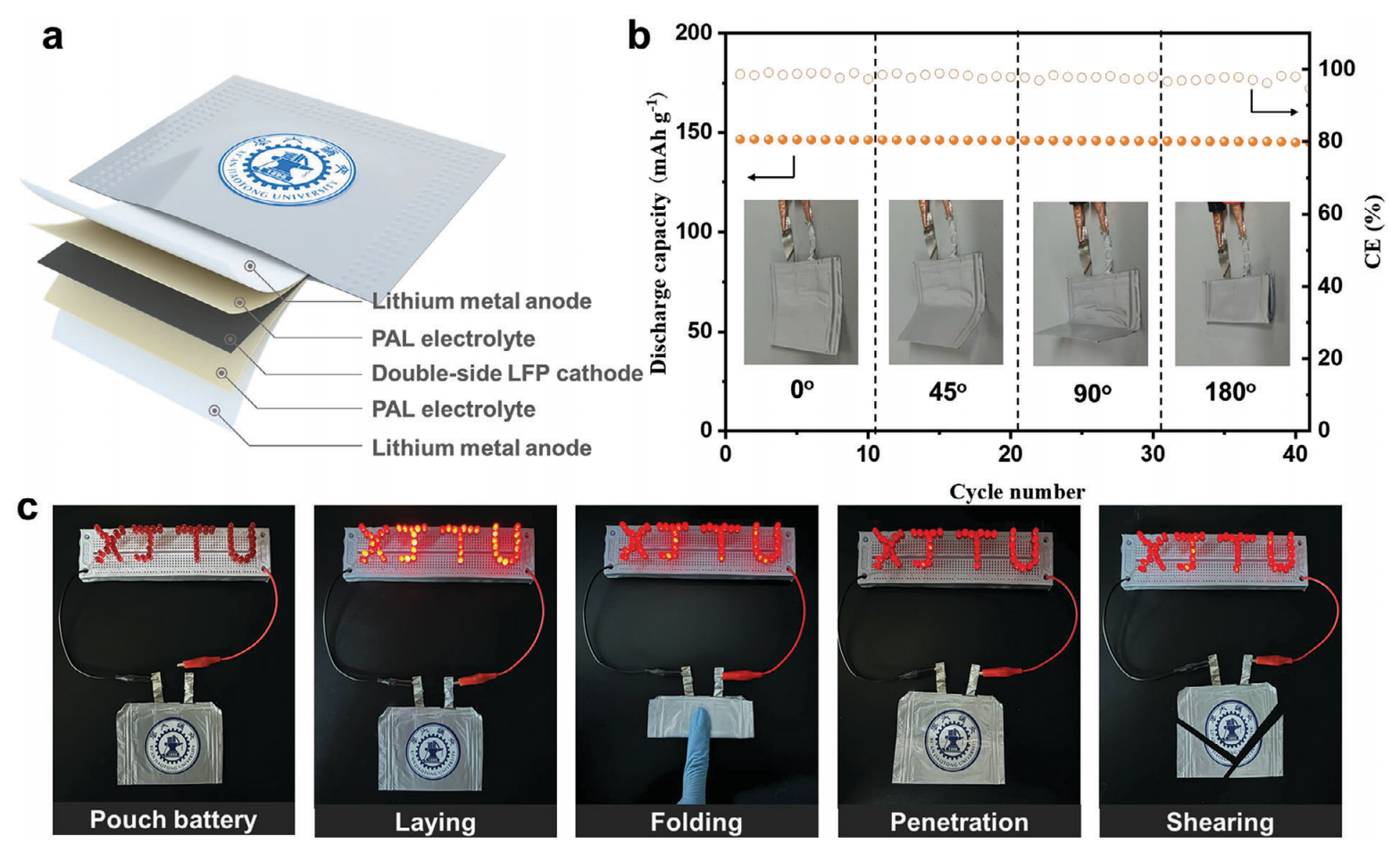

图6.双层Li|PAL|LFP软包电池的结构、柔性和安全性演示。
该工作以“CO2-Assisted Induced Self-Assembled Aramid Nanofiber Aerogel Composite Solid Polymer Electrolyte for All-Solid-State Lithium-Metal Batteries”为题发表在《Advanced Energy Materials》(DOI:10.1002/aenm.202303527)上。
论文链接:https://doi.org/10.1002/aenm.202303527
