本文介绍了一种基于二氧化锡(SnO2)/聚乙烯醇(PVA)混合纳米纤维包裹过度倾斜光纤光栅(Ex-TFG)的光纤湿度传感器。相对湿度(RH)的升高使薄膜的折射率(RI)和几何尺寸发生变化。由于激发的正向传播包层模式与表面涂层的强烈相互作用,Ex-TFG的透射光谱也随之发生变化。实验结果表明,在35%-75%的相对湿度范围内,最大强度灵敏度为0.43dB/%RH。与纯PVA薄膜涂层光栅相比,SnO2/PVA包裹光栅的RH灵敏度显著提高了一个数量级。Ex-TFG周围电纺SnO2/PVA膜的网状形态保证了水分子的无阻碍渗透,然后通过监测不同节奏的人体呼吸,传感器表现出约67ms的超快响应和约83ms的恢复时间。最后,温度扰动引起的可忽略不计的光谱变形验证了所设计的RH传感器的温度去相关性。这项工作表明,提出的SnO2/PVA纳米纤维包裹Ex-TFG可以为医疗保健监测、环境和生物化学传感应用提供一种简单、稳健且高灵敏度的光学设备。

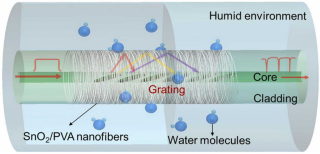

图1.传感结构示意图。

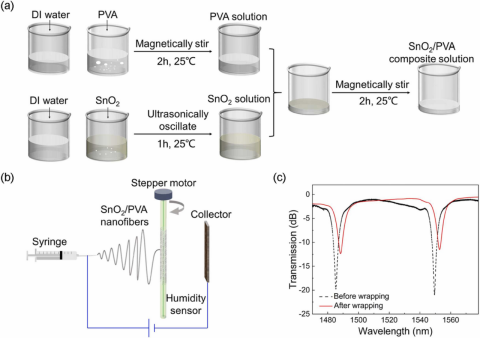

图2.(a)SnO2/PVA复合溶液的制备工艺。(b)通过静电纺丝技术在Ex-TFG上包裹SnO2/PVA复合纳米纤维的示意图。(c)包裹SnO2/PVA纳米纤维前后的透射光谱。

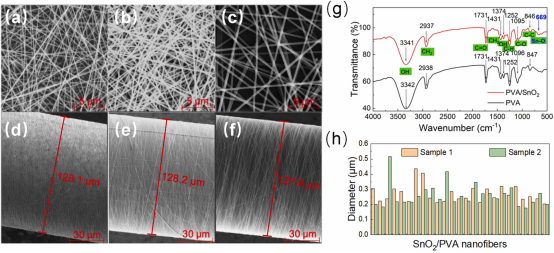

图3.通过静电纺丝方法制备的薄膜包裹Ex-TFG的SEM图像:纯8%PVA纳米纤维,包裹时间为(a,d)5分钟;1:1 SnO2/PVA复合纳米纤维,包裹时间分别为(b,e)5分钟和(c,f)2分钟。(g)PVA和SnO2/PVA纳米纤维的FTIR光谱。(h)不同批次制备的SnO2/PVA纳米纤维的直径分布。

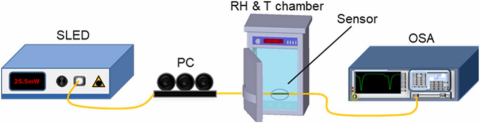

图4.RH测量的实验装置。

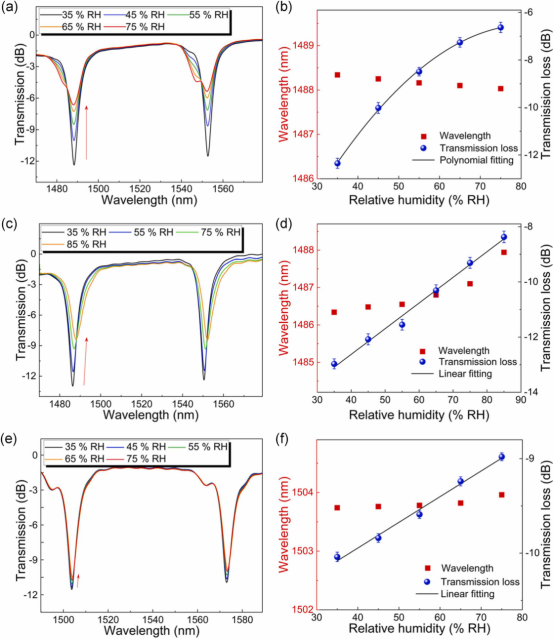

图5.2分钟(a)和5分钟(c)包裹时间下SnO2/PVA复合膜涂层Ex-TFG样品和纯PVA膜涂层Ex-TFG样品(e)在不同RH水平下的光谱演变;以及不同RH下三种样品所选峰的共振强度和波长的对应拟合线(b,d,f)。

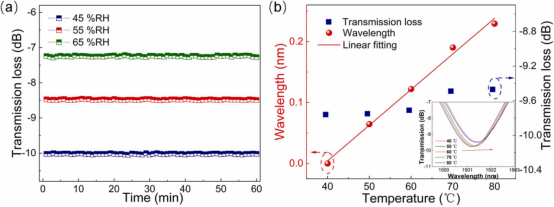

图6.(a)SnO2/PVA涂层Ex-TFG的稳定性测试。(b)波长偏移和强度波动与温度的关系。插图显示了SnO2/PVA涂层Ex-TFG在不同温度下的光谱响应。

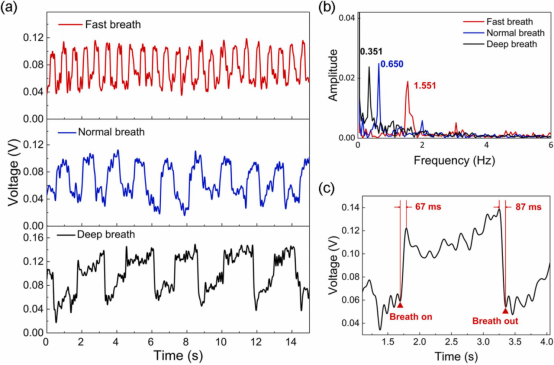

图7.(a)提出的RH传感器对人体呼吸的响应,包括快速(顶部)、正常(中间)和深呼吸(底部),以及(b)它们相应的FFT结果,显示了不同的呼吸频率。(c)时间波形的放大视图,用于评估响应和恢复时间。
