DOI: 10.1016/j.seppur.2023.123825
共价有机框架(COFs)作为一种多孔晶体材料,在过去的几十年里在各个领域都表现出了广阔的应用前景。尽管如此,COFs在油水分离领域的应用却鲜有报道。在此,研究者利用收集到的COF纳米纤维,通过过滤组装方法制备了一种松散却坚固的COF膜。获得的COF膜具有独特的超润湿性,这赋予了COF膜可切换的传输性能。因此,COF膜可以以高分离效率和高渗透性实现轻质油/水混合物、重质油/水混合物、油包水乳液和水包油乳液的可控和可切换分离。这种具有水下超疏油性和油下超疏水性的智能COF膜将极大地丰富COF的应用领域,并为设计可控自由油/水混合物分离和按需油/水乳液分离的新型材料开辟新的前景。
图1.TpHZ COF粉末(a)和COF膜(b)的形成过程示意图。
图2.TpHZ COFs的SEM(a)和FE-TEM图像(b)。(c)通过过滤组装获得的TpHZ COF膜的PXRD图谱,其中COF负载为0.81mg/cm2。TpHZ COFs的FTIR光谱(d)、13C固态核磁共振光谱(e)、XPS光谱(f-h)和TGA数据(i)。
图3.所得COF膜的顶表面和横截面的SEM图像,其中COF负载为0mg/cm2(a和b),0.27mg/cm2(c和d),0.54mg/cm2(e和f),0.81mg/cm2(g和h),1.08mg/cm2(i和j)。(k和l)通过过滤组装获得的TpHZ COF膜,COF负载为2.43mg/cm2。所得COF膜的AFM图像,其中COF负载为0mg/cm2(m)、0.27mg/cm2(n)、0.54mg/cm2(o)、0.81mg/cm2(p)和1.08mg/cm2(q)。

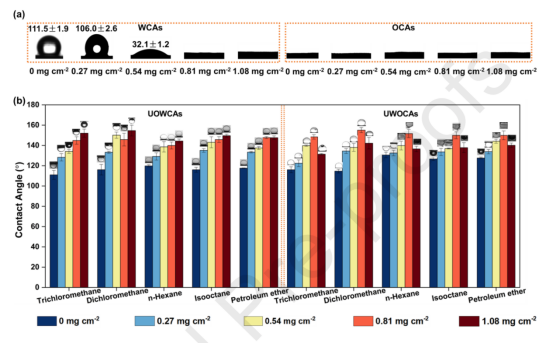

图4.所获得的COF膜的表面润湿性。(a)负载有不同量COFs的COF膜的WCAs和OCAs(正己烷)。(b)负载有不同量COFs的COF膜的UOWCAs和UWOCAs。
图5.轻油/水(a)和重油/水(b)的分离过程(使用COF负载为0.81mg/cm2的膜)。(c)落在水下COF膜倾斜表面上的油滴(DCM包CV)(使用COF负载量为0.81mg/cm2的膜,该膜已用于自由油/水混合物分离试验4次以上。每次使用15mL进料溶液。每次分离试验后,用乙醇洗涤膜并在60℃下干燥。待膜完全干燥并冷却至室温后,进行下一轮分离试验。(d)落在油下COF膜倾斜表面上的水滴(水包Fu)(使用COF负载为0.81mg/cm2的膜,并且该膜已用于自由油/水混合物分离试验4次以上)。

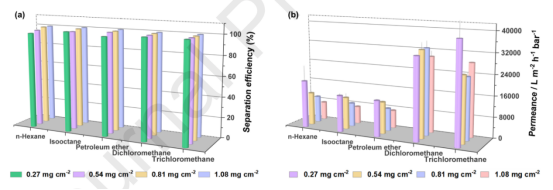

图6.负载不同量COFs的COF膜对不同油/水混合物的分离效率(a)和渗透性(b)。
图7.分离前后水包正己烷乳液(a)、水包异辛烷乳液(b)、异辛烷包水乳液(c)和正已烷包水乳液(d)的光学显微镜图像和数字照片(使用COF负载量为0.81mg/cm2的膜)。

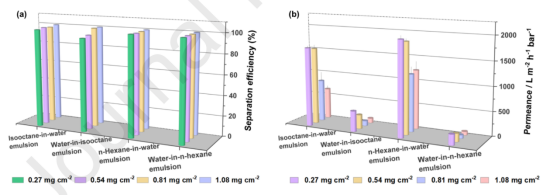

图8.负载不同量COFs的COF膜对不同油/水乳液的分离效率(a)和渗透性(b)。

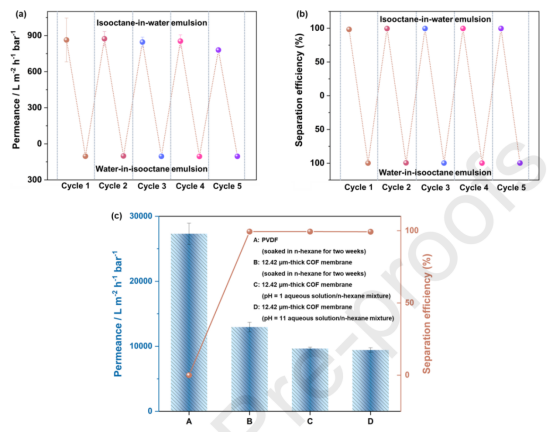

图9.COF膜的循环性能(a,b)和稳定性(c)(使用COF负载量为0.81mg/cm2的膜(12.42µm厚))。
