近期，青岛大学陈为超教授&李纪伟副教授团队采用溶液吹纺技术（SBS）成功设计并制备了槲皮素（QC）负载壳聚糖（CS）纳米纤维贴片（CSQC）。并将其应用于含聚乳酸（PLA）的功能性双层纳米纤维贴片（CSQC/PLA）的研究，以克服痤疮致病菌对抗生素的耐药性和局部皮肤刺激。该纳米纤维贴片具有蓬松的双层结构和良好的透气性，这可能与SBS方法有关。10%QC负载CSQC0.10/PLA可持续释放QC长达24小时。CSQC0.10/PLA具有良好的生物相容性、较高的自由基清除率（91.18±2.26%），以及对痤疮丙酸杆菌的较强抗菌活性（94.4%）。同时，对大肠杆菌和金黄色葡萄球菌的抑制率也分别达到了99.4%和99.2%。此外，促炎细胞因子（IL-6和TNF-α）的表达显著降低，有利于痤疮愈合。因此，本研究设计的CSQC0.10/PLA双层纳米纤维贴片可为开发治疗痤疮感染性伤口的多功能材料提供一些启示。

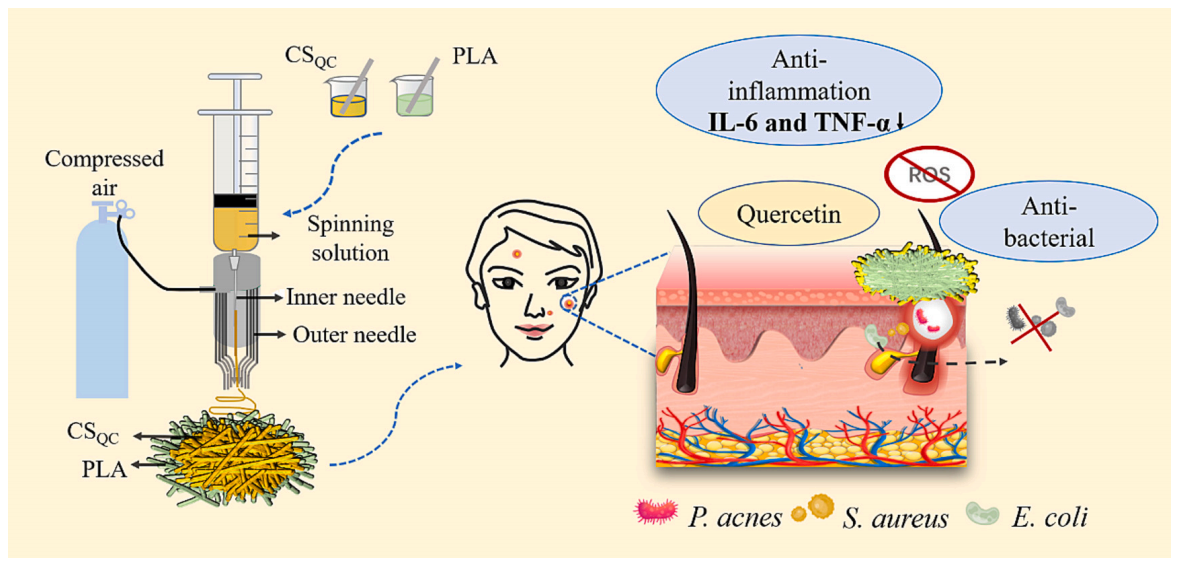

图1.CSQC/PLA纳米纤维贴片的制备、特性和应用示意图。

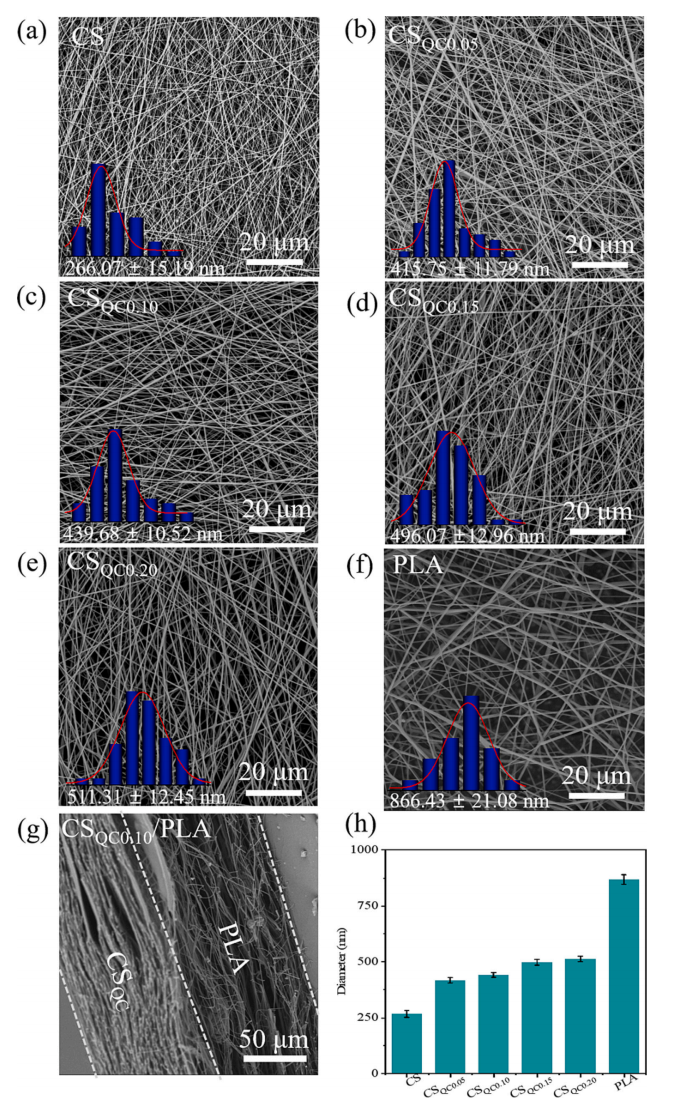

图2.（a）CS、（b）CSQC0.05、（c）CSQC0.10、（d）CSQC0.15、（e）CSQC0.20和（f）PLA的SEM图像和直径分布。（g）CSQC0.10/PLA横截面的SEM图像。（h）不同样品的直径统计。

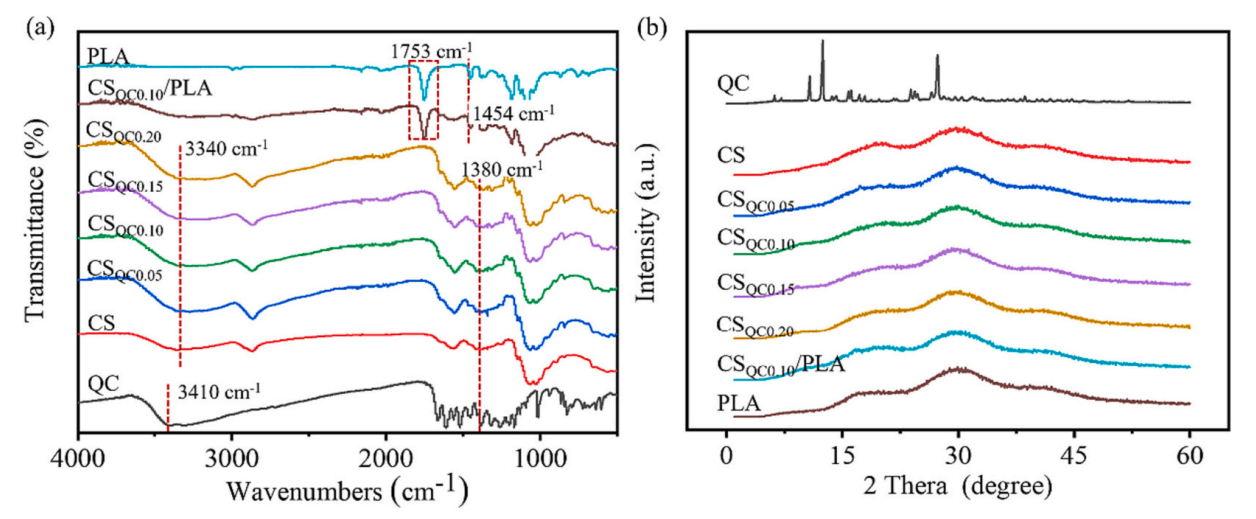

图3.（a）不同样品的FTIR光谱和（b）XRD图。

图4.（a）不同样品的水接触角、（b）吸水能力、（c）水蒸气传输速率和透气性，以及（d）应力-应变曲线。

图5.（a）琼脂平板照片，（b）用不同样品处理大肠杆菌、金黄色葡萄球菌和痤疮丙酸杆菌的相应抗菌率。（c）用CS和CSQC0.10培养后的大肠杆菌、金黄色葡萄球菌和痤疮丙酸杆菌的SEM图像，红色箭头指示细菌的形态变化。

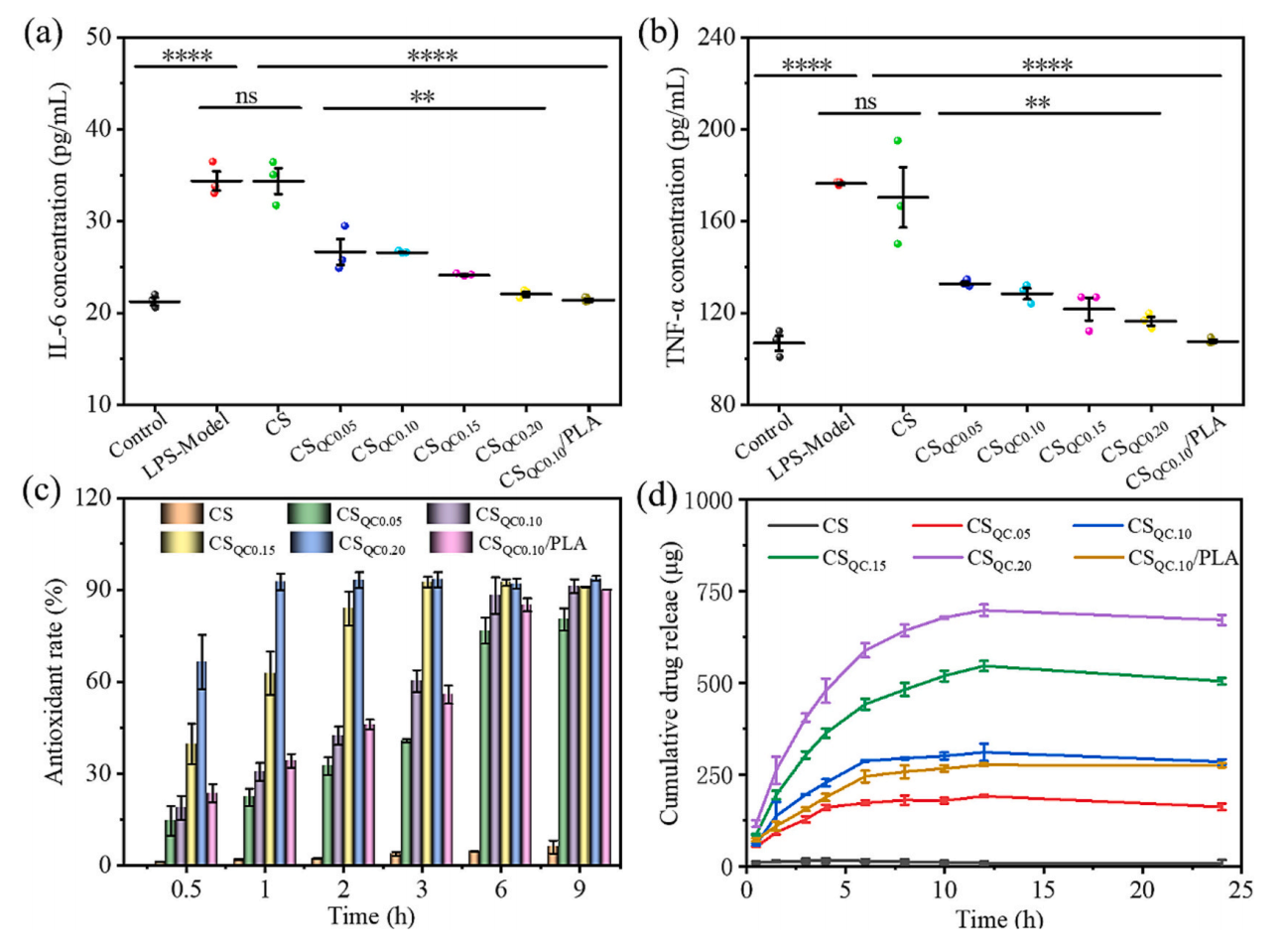

图6.（a）用不同样品的提取物培养后RAW 264.7细胞中IL-6和（b）TNF-α的表达水平。数据点表示每孔的细胞因子浓度，水平线表示平均值。（c）不同样品的抗氧化率。（d）不同样品的累积药物释放曲线。

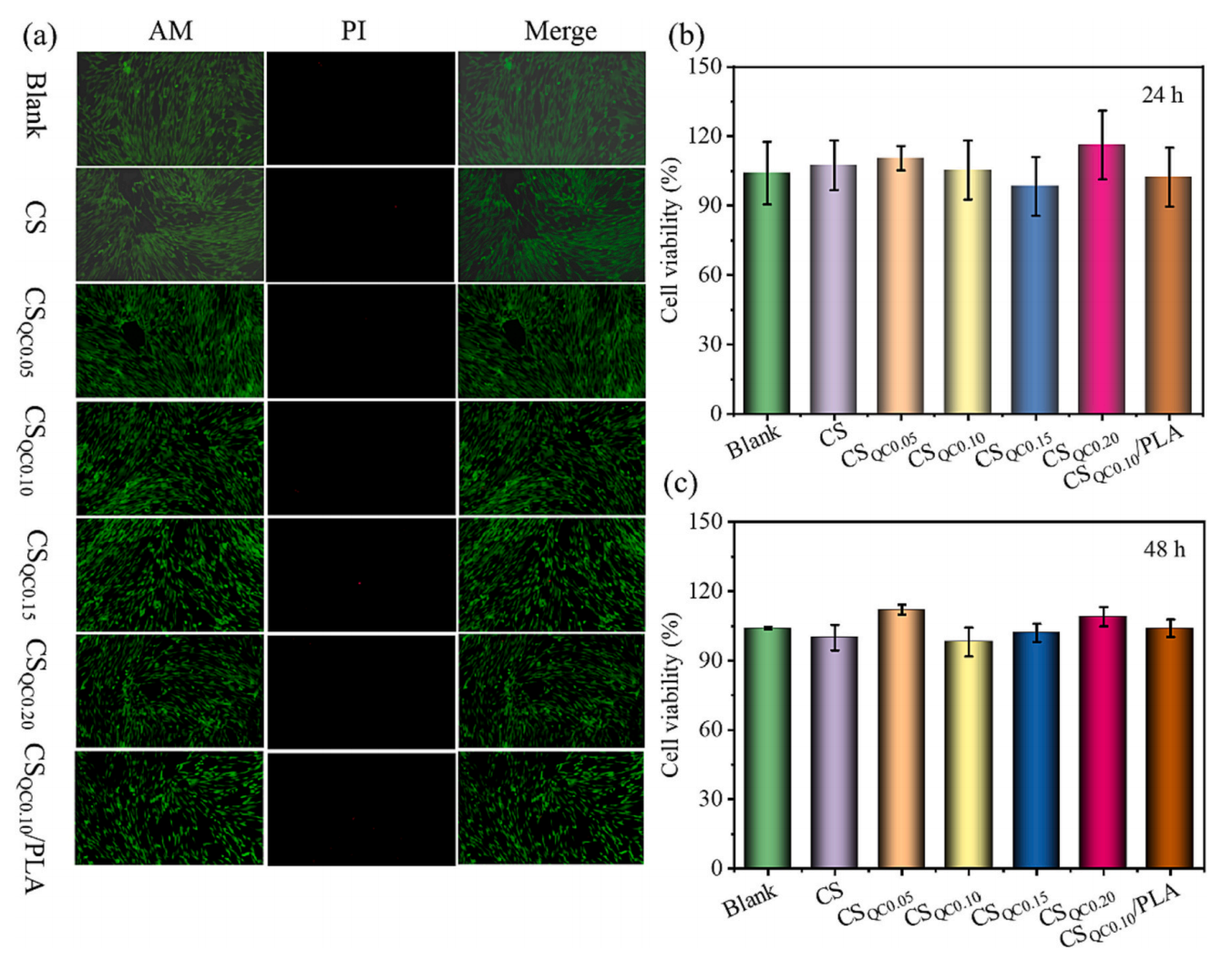

图7.（a）与不同样品共培养24小时的成纤维细胞的荧光显微照片。通过CCK-8测定在样品提取物中培养（b）24小时和（c）48小时的成细胞的细胞活力。结果为平均值±SD（n=3）。

该工作以“Solution blow spun bilayer chitosan/polylactic acid nanofibrous patch with antibacterial and anti-inflammatory properties for accelerating acne healing”为题发表在《Carbohydrate Polymers》（DOI:10.1016/j.carbpol.2023.121618）上。

论文链接：https://doi.org/10.1016/j.carbpol.2023.121618
