DOI: 10.1016/j.jpowsour.2023.232988
氧还原反应(ORR)是质子交换膜燃料电池和铝-空气电池等能量转换装置的核心反应。因此,迫切需要高效、稳定的电催化剂来加速ORR过程。在本研究中,作者提出了一种利用静电纺丝技术制备Fe-Nx催化剂的新方法。该催化剂具有一维纤维结构。丁二腈(SN)用作络合剂,以稳定Fe离子并防止它们在碳化过程中结块,从而形成高密度的Fe-Nx位点。热解过程中产生的Fe3C纳米颗粒可以提高Fe-Nx位点的催化活性。在0.1M KOH溶液中通过旋转圆盘电极(RDE)测试评估了该催化剂的性能,其半波电位为0.925V(vs.RHE),超过了商用Pt/C电极(0.86V)的对应值。组装的铝-空气电池具有2.01V的开路电位和98mW/cm2的最大功率。总之,这项工作为通过静电纺丝直接制备Fe-N-C催化剂提供了一种创新型方法。

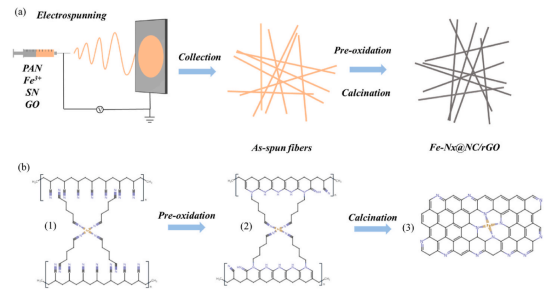

图1.Fe-Nx@NC/rGO的合成示意图(a);模拟的分子结构图(b)。

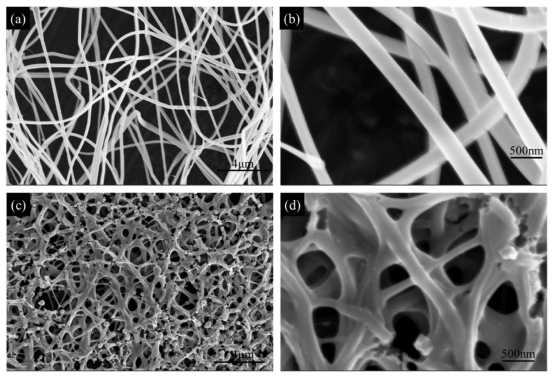

图2.通过电纺丝制备的前体(a,b)和通过煅烧前体制备的Fe-Nx@NC/rGO催化剂(c,d)的SEM形态。

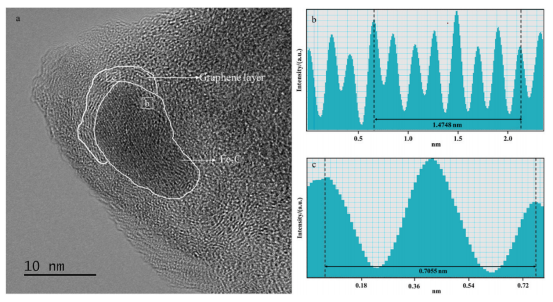

图3.煅烧温度为800℃时Fe-Nx@NC/rGO的透射电镜表征(a);b和c是图(a)中矩形区域的层间距。
图4.PAN和Fe-Nx@NC/rGO的XRD图(a);不同催化剂的拉曼光谱(b)。Fe-Nx@NC/rGO中(c)N1s和(d)Fe2p的XPS光谱。

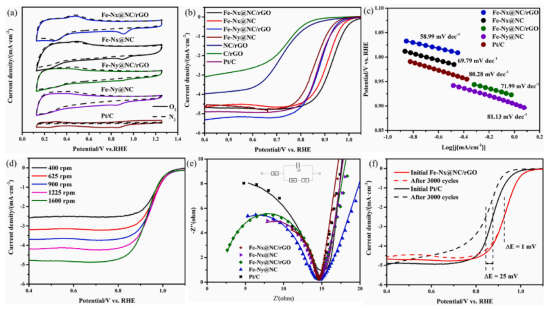

图5.(a)不同催化剂和商用20%Pt/C在O2饱和和N2饱和的0.1M KOH中的CV曲线,扫描速率为50mV/s;(b)不同催化剂和商用20%Pt/C在O2饱和的0.1M KOH中的LSV曲线,扫描速率为5mV/s,转速为1600rpm;(c)不同催化剂和商用20%Pt/C的Tafel图;(d)Fe-Nx@NC/rGO催化剂在不同电极速度下的RDE极化曲线;(e)不同催化剂和商用20%Pt/C的EIS图;(f)3000次CV循环试验前后Fe-Nx@NC/rGO和商用20%Pt/C的LSV曲线。

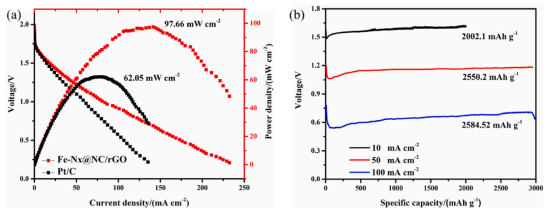

图6.(a)Fe-Nx@NC/rGO和Pt/C的放电极化曲线和相应的功率密度图;(b)10、50和100mA/cm2时Fe-Nx@NC/rGO的比放电容量。
