隔膜是锂离子电池中不可或缺的部件,为锂离子传输提供有效途径,并隔离正极和负极以避免短路。然而,传统的聚烯烃基隔膜表现出较差的电解质亲和力、有限的孔隙率和较低的热稳定性。
近期,华南理工大学李晓凤教授&赵光磊副研究员开发了一种新方法,利用天然材料制备壳聚糖微/纳米纤维膜作为LIB隔膜。通过改变壳聚糖纤维的直径来调节壳聚糖微/纳米纤维隔膜的孔径。结果表明,壳聚糖纳米纤维隔膜(CSNFs)在LiFePO4/Li半电池中具有优异的电解质吸收能力(281%)、出色的热尺寸稳定性和电化学性能,100次循环后的放电容量和额定容量均高于Celgard2325隔膜。本研究为高性能LIBs制备高效节能环保隔膜铺平了道路。

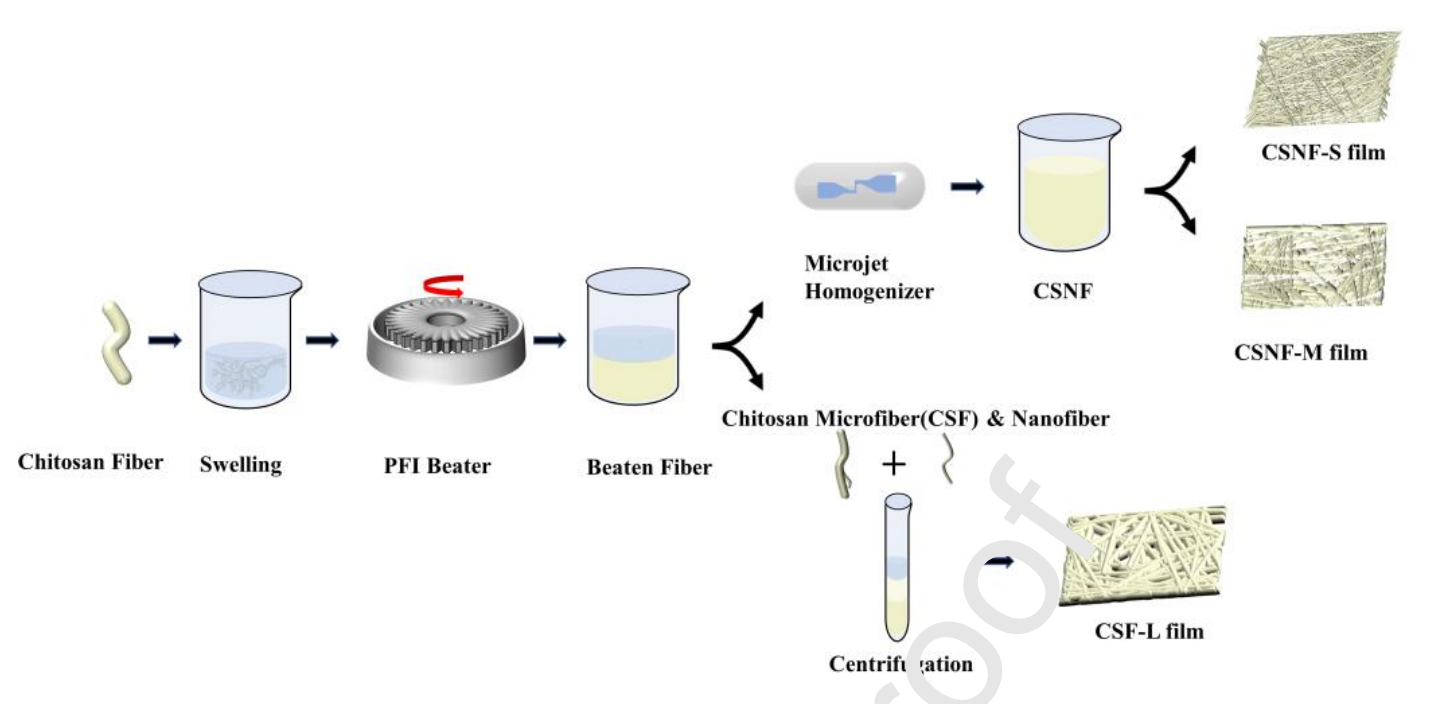

图1.通过机械精制工艺制备壳聚糖基膜的示意图。

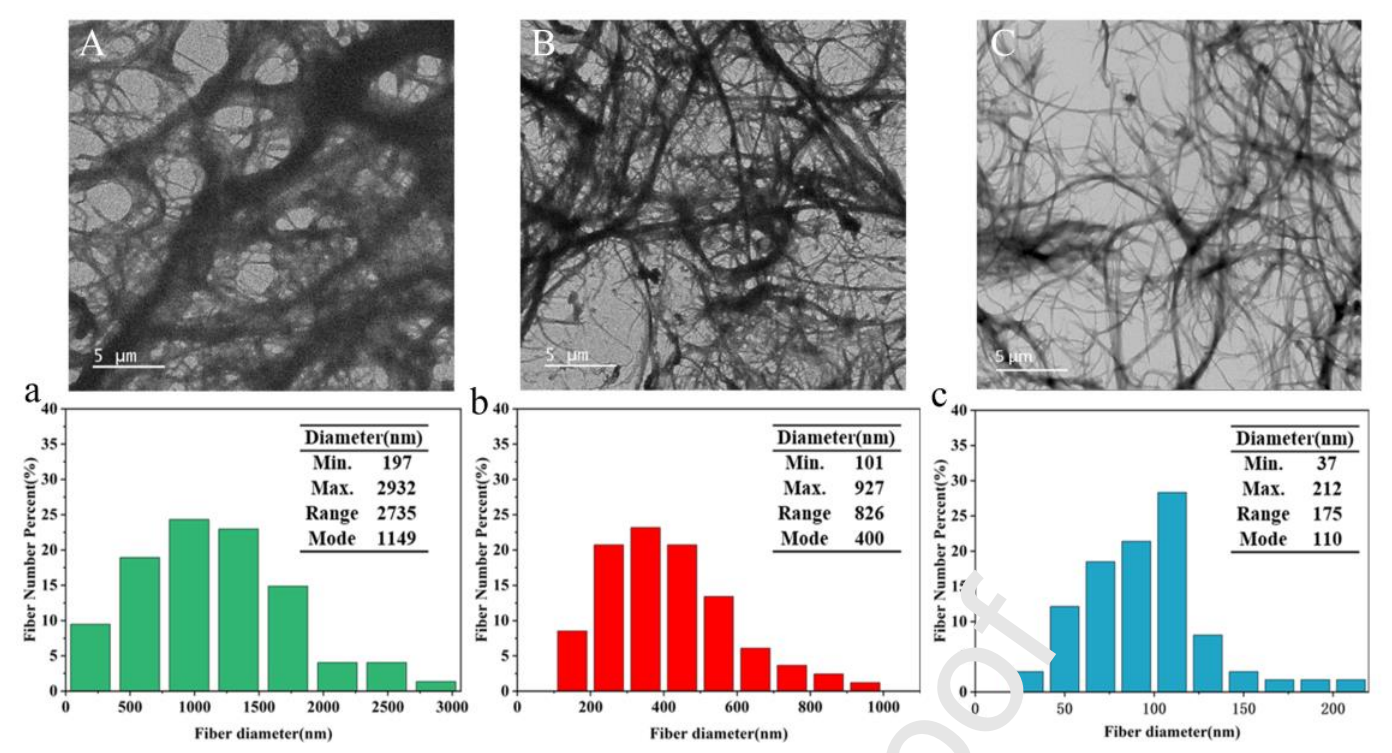

图2.壳聚糖纤维的TEM图像和直径分布。

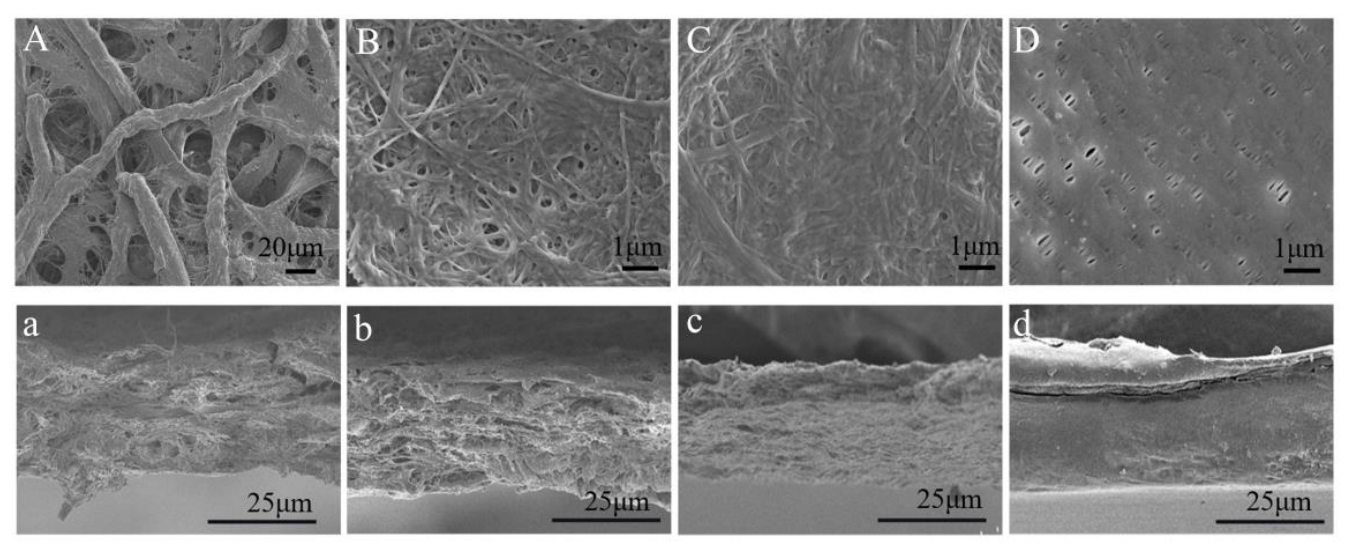

图3.各种隔膜的SEM图像。
图4.(A)Celgard隔膜的应力-应变曲线。MD:纵向抗拉强度;TD:横向抗拉强度。(B)一系列壳聚糖隔膜的应力-应变曲线。(C)Celgard和壳聚糖隔膜的TGA。(D)Celgard和壳聚糖隔膜的热收缩。
图5.(A)壳聚糖和Celgard隔膜的接触角。(B)30s后壳聚糖和Celgard隔膜的电解质湿区。(C)壳聚糖和Celgard隔膜的电解质吸收。(D)30min后的浸入高度。
图6.使用壳聚糖和Celgard隔膜的电池的电化学测量。
该工作以“Chitosan nanofiber paper used as separator for high performance and sustainable lithium-ion batteries”为题发表在《Carbohydrate Polymers》(DOI:10.1016/j.carbpol.2023.121530)上。
论文链接:https://doi.org/10.1016/j.carbpol.2023.121530
