被动式日间辐射冷却是解决全球变暖引发的能源、环境和安全问题的一条很有前景的途径。然而，期望的高太阳反射率和必要的适用性能之间的矛盾是现阶段的主要限制因素。

近期，四川大学傅强教授&邓华教授团队展示了一种“溶剂交换-再质子化”加工策略，用于制造将芳纶纳米纤维与核壳TiO2涂层云母薄片相结合的层状结构，从而在不影响光学性能的情况下提高强度和耐用性。这种方法能够实现缓慢但完整的两步质子化转变，并形成具有强纤维状接头的三维树突网络，其中过载的散射体被稳定地抓住并锚定对齐，从而产生～112 MPa的高强度以及优异的环境耐久性，包括紫外线老化、高温、划痕等。值得注意的是，多个核-壳和壳-空气界面激发的强后向散射保证了平衡的反射率（～92%）和厚度（～25 μm），室外测试进一步证明了这一点，其中白天可低于环境温度约3.35℃，夜间可达到约6.11℃。因此，无论是制冷能力还是综合户外服务性能都大大推动了辐射制冷的实际应用。

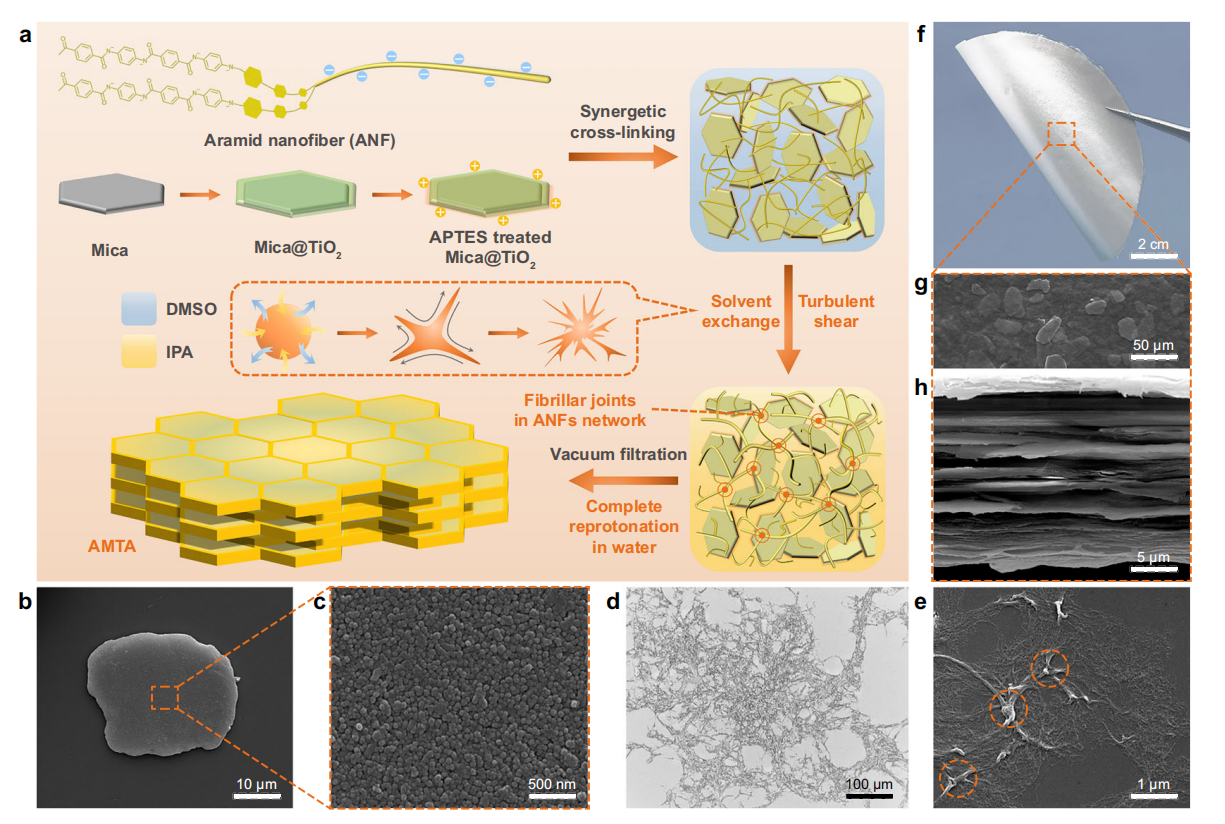

图1.制备过程和微观结构表征示意图。

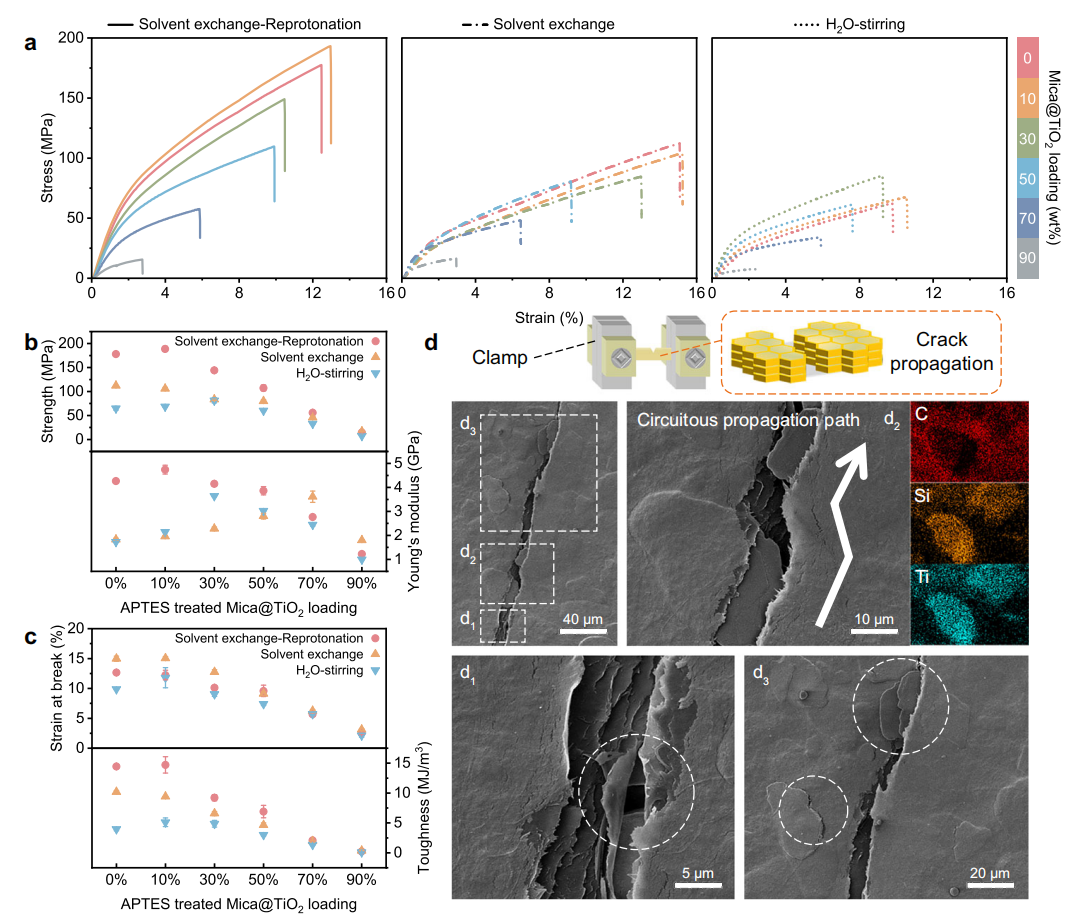

图2.力学性能和多尺度外在增韧机制。

图3.Mica@TiO₂、Mica和TiO₂的光学性能比较。

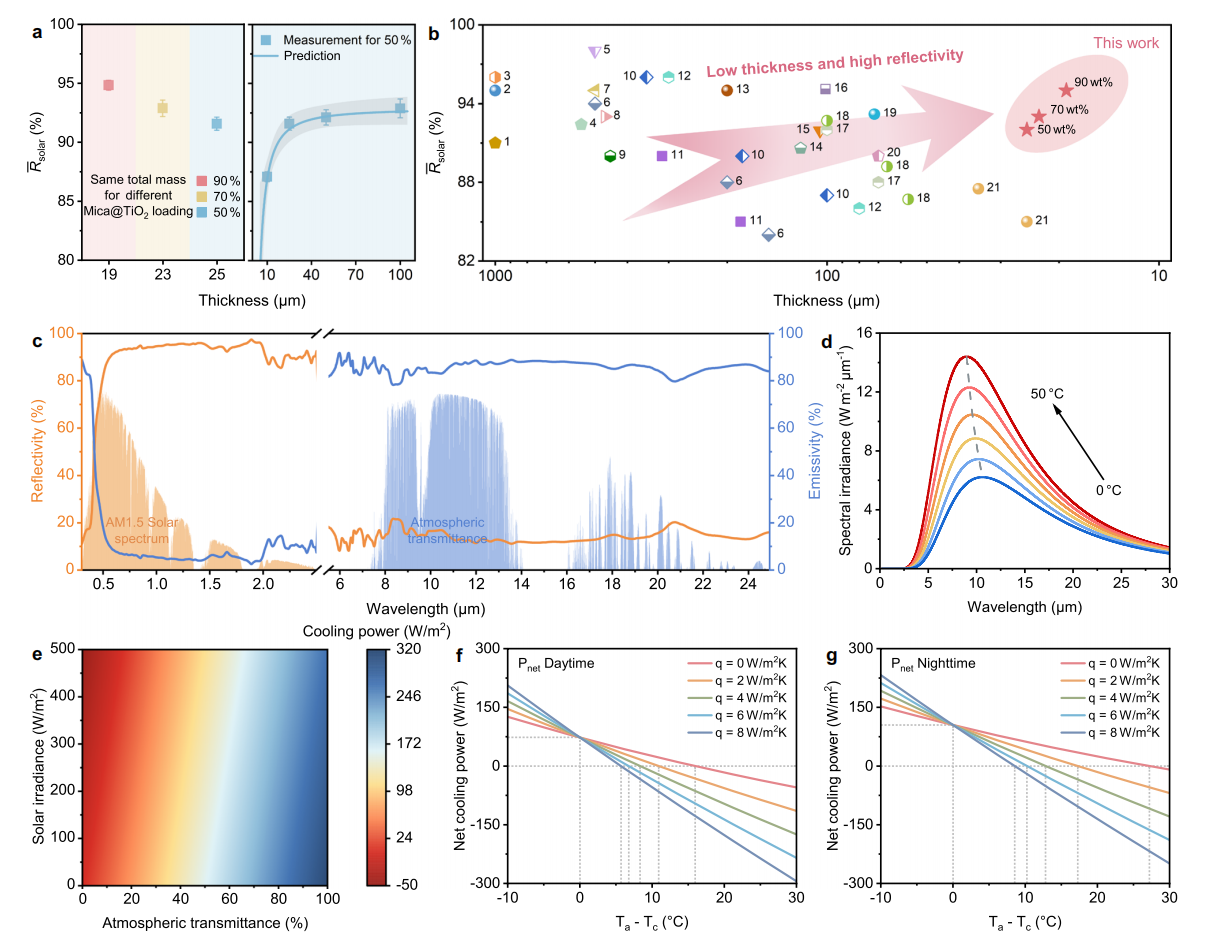

图4.综合光学性能和理论冷却性能。

图5.亚环境辐射冷却性能和潜在应用。

该工作以“Thin lamellar films with enhanced mechanical properties for durable radiative cooling”为题发表在《Nature Communications》（DOI:10.1038/s41467-023-41797-3）上。

论文链接：https://doi.org/10.1038/s41467-023-41797-3
