DOI: 10.1002/smll.202207685

纤维素纳米晶（CNCs）因其优异的物理和热性能而成为一种极具前景的生物基填料增强材料。研究表明，在新型复合材料的制备过程中，CNCs中的一些官能团可以用作封端配体，与金属纳米颗粒或半导体量子点配位。因此，通过CNCs配体包封和静电纺丝，嵌入钙钛矿NC的纳米纤维显示出优异的光学和热稳定性。结果表明，在连续辐照或热循环后，CNCs封端的钙钛矿NC嵌入纳米纤维的相对光致发光（PL）发射强度保持在≈90%。然而，无配体和长烷基配体掺杂的钙钛矿NC嵌入纳米纤维的相对PL发射强度降低至几乎为0%。上述结果归因于钙钛矿NCs特定簇的形成以及CNCs结构和聚合物的热性能改善。总体而言，CNCs掺杂发光复合材料为要求稳定性的光电子器件和其他新型光学应用提供了一条很有前途的途径。

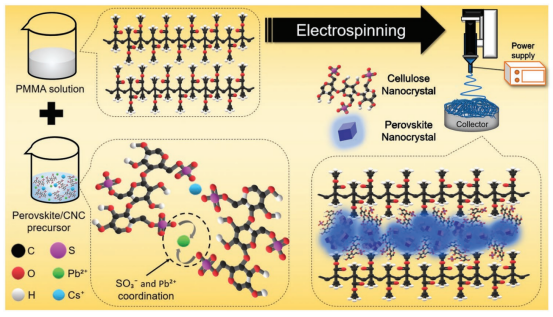

图1.CNCs@PeNFs制备过程以及CNCs配体与钙钛矿之间的络合作用示意图。

图2.a）各种配体和b）PeNFs、c,d）OAm@PeNFs、e,f）CNCs@PeNFs的SEM图像。（a）、（c）和（e）的比例尺为500nm。（b）、（d）和（f）的比例尺为500nm。

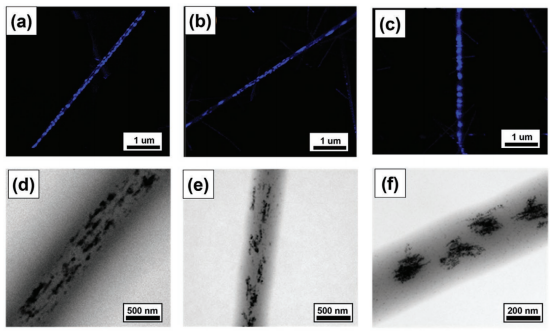

图3.在365nm的发射波长下，PMMA纳米纤维中的三种CsPb（Cl/Br）3 NCs的荧光发射。（d）PeNFs、（e）OAm@PeNFs和（f）CNCs@PeNFs的TEM图像。

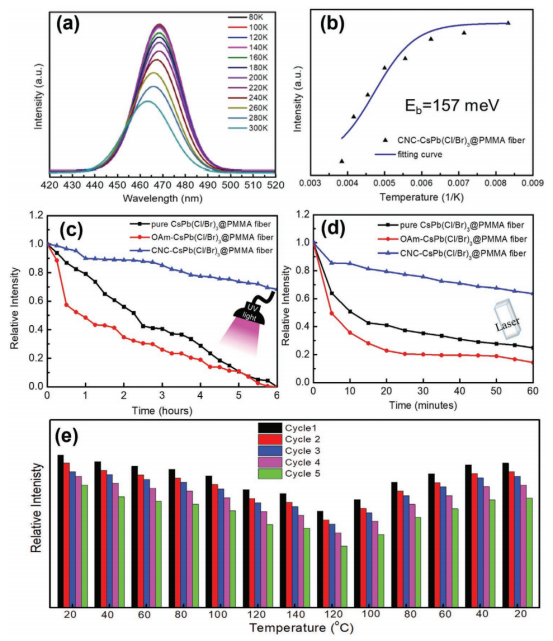

图4.CNCs@PeNFs的Temp-PL结果。a）PL强度与波长的关系。b）PL强度与温度的关系以及结合能的拟合曲线。c）经紫外灯（365nm，10W）照射6小时后，PeNFs、OAM@PeNFs和CNCs@PeNFs的紫外辐射稳定性。d）PeNFs、OAM@PeNFs和CNCs@PeNFs在激光激发（372nm）下的稳定性。e）CNCs@PeNFs的热稳定性。

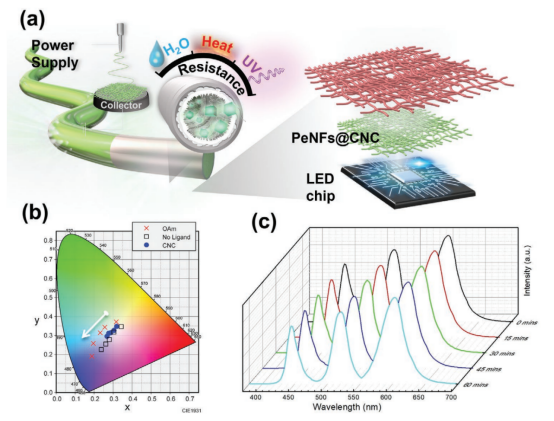

图5.a）基于纳米纤维的WLED的制备。b）基于纯PeNFs、OAM@PeNFs和CNCs@PeNFs的WLEDs的CIE色彩协调。c）基于CNCs@PeNFs的WLEDs在20V下运行1小时的变化。
