在后疫情时代,具有主动防护功能的生物基防护纤维材料至关重要,它不仅能抵御病原体的入侵,还能减轻石油基防护材料对环境的影响。
近期,东华大学朱美芳教授&贾超等人采用溶液吹纺制备了高效抗菌聚乳酸基(PLA基)纤维,并且通过控制纺丝溶液中溶剂组分的比例来调节其孔隙结构。多孔PLA基纤维对大肠杆菌的抗菌率超过99%,对枯草芽孢杆菌的抗菌效率超过98%,显著高于无孔PLA基纤维。多孔PLA基纤维优异的抗菌性能可归因于其高孔隙率,这使得抗菌纳米颗粒更容易从纤维中释放出来,从而有效地杀死病原微生物。此外,孔隙结构的调节也可以提高PLA基纤维材料的力学性能。通过孔隙工程调节PLA基纤维微观结构和性能的方法可以扩展到其他聚合物纤维材料,并且适用于需要通过充分暴露掺杂材料来获得最佳性能的聚合物基复合材料系统。

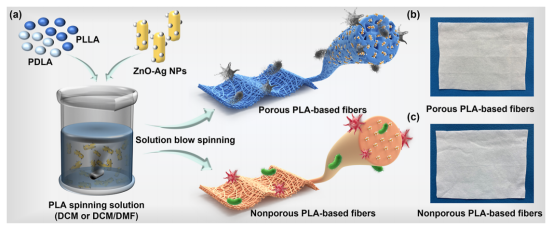

图1.多孔PLA基纤维和无孔PLA基纤维的制备示意图和数字图像。

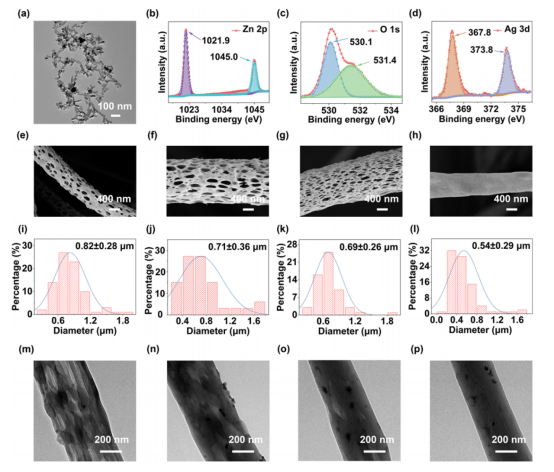

图2.ZnO-Ag NPs和抗菌PLA基纤维的结构表征。

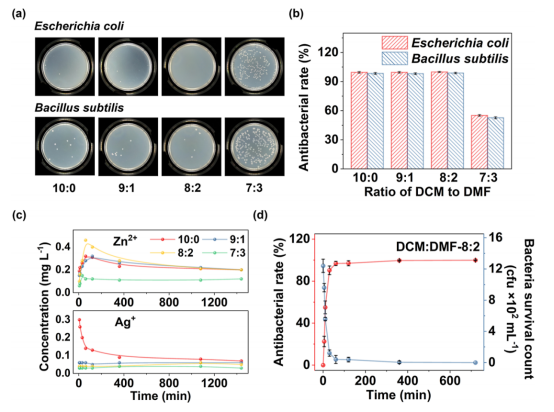

图3.PLA基纤维的抗菌性能。

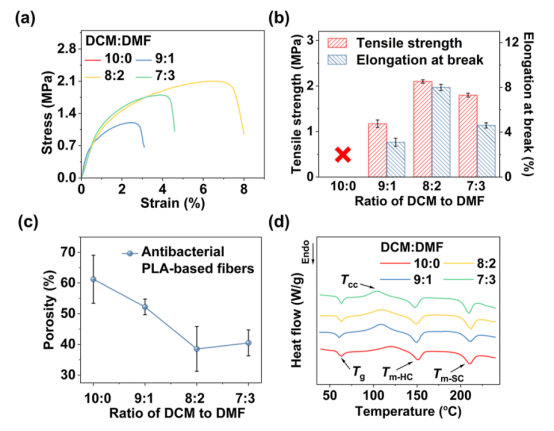

图4.抗菌PLA基纤维的力学和热学性能。

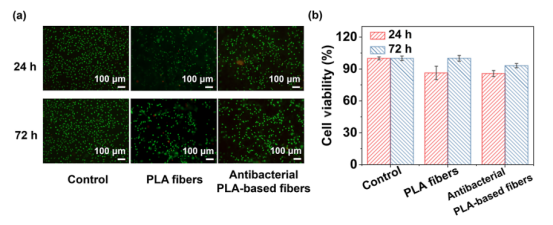

图5.PLA纤维和抗菌PLA基纤维的生物相容性。

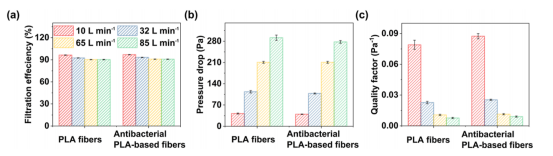

图6.(a)PLA纤维和抗菌PLA基纤维在不同气流速度下的过滤效率、(b)压降和(c)品质因数。
该工作以“Improved Antibacterial Properties of Polylactic Acid-Based Nanofibers Loaded with ZnO–Ag Nanoparticles through Pore Engineering”为题发表在《ACS Applied Materials & Interfaces》(DOI:10.1021/acsami.3c06791)上。
论文链接:https://doi.org/10.1021/acsami.3c06791
