尽管膜技术在含油废水处理方面备受关注,但废弃膜产生的塑料垃圾对实现环保分离提出了直接挑战。
近期,哈尔滨工业大学马军教授&邵路教授&程喜全副教授使用静电纺丝技术设计了由聚乳酸纳米纤维和聚环氧乙烷水凝胶组成的按需可生物降解超亲水膜,用于快速净化含油污水。研究结果表明,聚环氧乙烷水凝胶的使用使膜表面与水分子之间形成的氢键数量增加了357.6%。这将疏水膜转化为超亲水膜,从而防止了膜污染并加速了通过膜的乳液渗透。新设计的纳米纤维膜的水包油乳液渗透率提高了61.9倍(2.1×104L/m2/h/bar),分离效率>99.6%,优于最先进的膜。此外,研究发现氢键的形成可以使聚乳酸生物降解成乳酸的速度加快30%以上,为废膜处理提供了一种很有前途的方法。

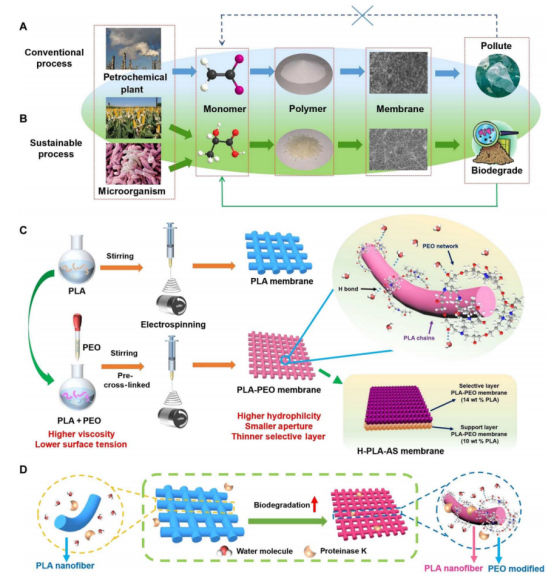

图1.膜的循环、制备和生物降解过程。

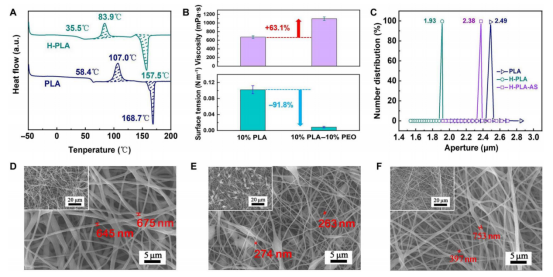

图2.膜结构和掺杂溶液的粘度。

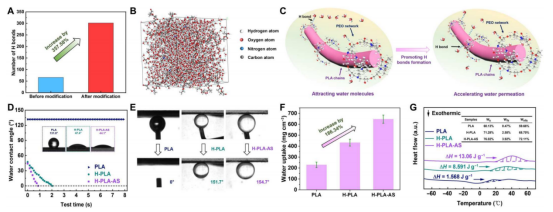

图3.PLA基膜的性能。

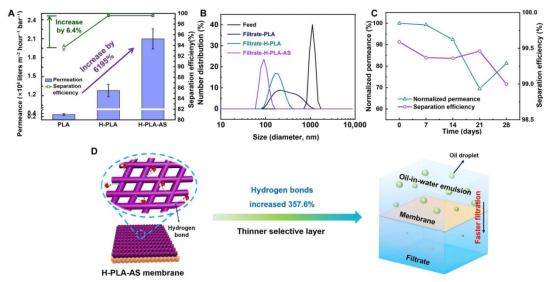

图4.PLA基膜的分离性能及可能的分离机理。
该工作以“Biodegradable electrospinning superhydrophilic nanofiber membranes for ultrafast oil-water separation”为题发表在《Science Advances》(DOI:10.1126/sciadv.adh8195)上。
论文链接:https://doi.org/10.1126/sciadv.adh8195
