开发具有长寿命和宽温度适应性的电极对于构建高性能钠/钾离子电池(SIB/PIB)至关重要。
最近,福建师范大学曾令兴教授&陈庆华教授通过可控静电纺丝和硒化作用的耦合策略,将SnSe2纳米颗粒均匀封装在SePAN基体中,制备了SnSe2-SePAN复合材料,用于非常稳定和宽温度范围的SIB/PIB。独特结构的SnSe2-SePAN不仅缓解了体积的剧烈变化,而且保证了复合材料的结构完整性,从而赋予了SnSe2-SePAN优异的钠/钾存储性能。因此,SnSe2-SePAN在较宽的工作温度范围内表现出较高的钠存储容量和出色的可行性(-15至60℃:300mAh/g/700次循环/-15℃;352mAh/g/100 次循环/60℃,0.5A/g)。在室温下,它提供了创纪录的超长循环寿命(192mAh/g),即使在15A/g下也能循环66000次以上。它在PIB中的电化学性能也极为出色(157mAh/g,在5A/g下循环15000次以上)。非原位XRD和TEM结果证实了SnSe2-SePAN的转化合金机理。此外,相关计算验证了SePAN在增强SnSe2-SePAN电极的电化学性能方面起着重要作用。因此,本研究为解决多硒化物溶解问题,提高钠钾储存的宽温工作能力开辟了新的途径。

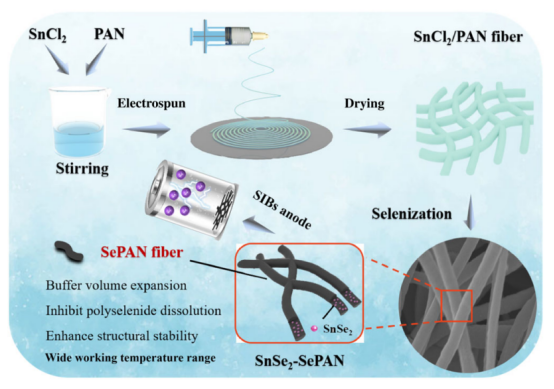

图1.SnSe2/SePAN复合材料的合成示意图。

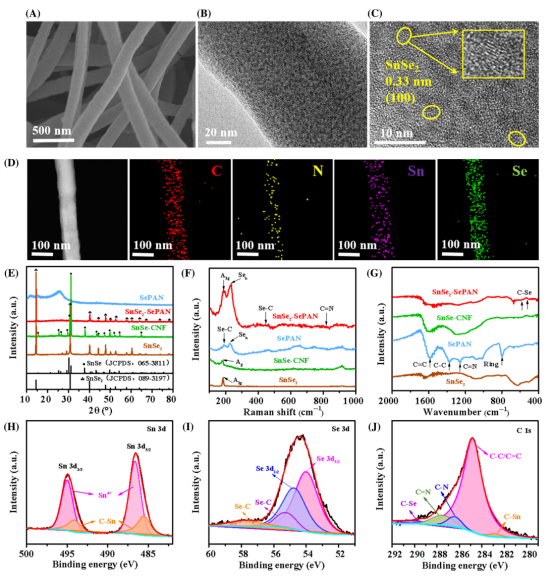

图2.(A)SnSe2-SePAN的SEM图像;(B,C)SnSe2-SePAN的TEM图像;(D)SnSe2-SePAN的元素映射图像;(E)所有样品的XRD图谱、(F)拉曼光谱和(G)FTIR光谱;SnSe2-SePAN样品的XPS光谱:(H)Sn3d、(I)Se3d和(J)C1s。

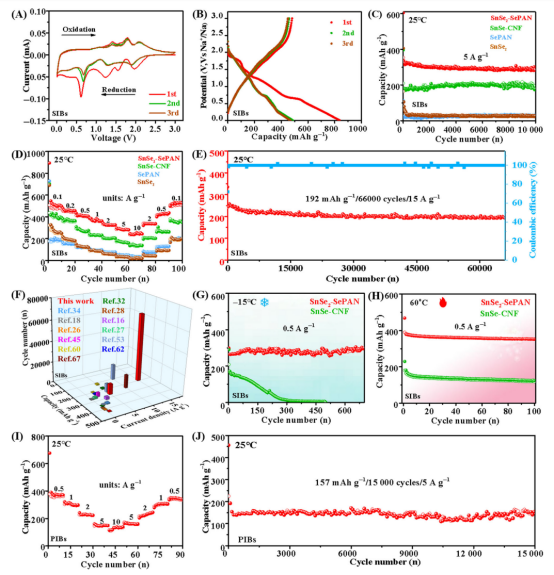

图3.SnSe2-SePAN在SIB半电池中的电化学性能,以及SnSe2-SePAN在PIB半电池中于25℃下的电化学性能。

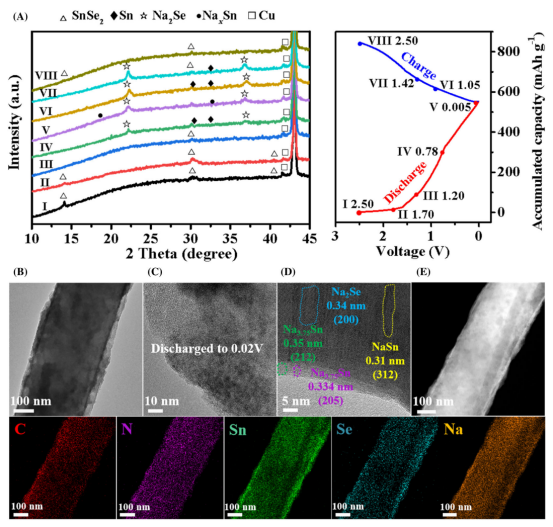

图4.(A)SnSe2-SePAN在SIB中于选定电压下的非原位XRD图谱:(I)新电极。放电至(II)1.70V、(III)1.20V、(IV)0.78V和(V)0.005V。充电至(VI)1.05V、(VII)1.42V和(VIII)2.50V;在0.5A/g下放电至0.02V后,SIB中SnSe2-SePAN电极的(B-D)TEM和(E)元素映射图像。

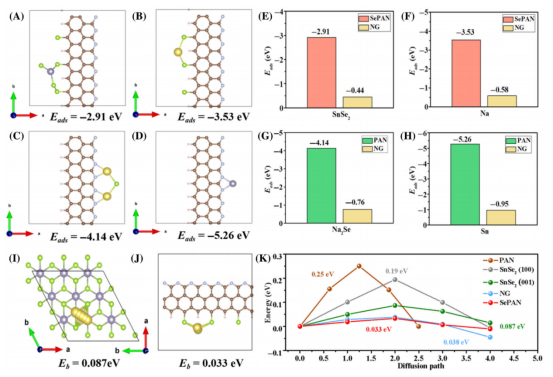

图5.(A)一个SnSe2分子和(B)Na原子吸附在SePAN纤维的Se侧。(C)一个Na2Se分子和(D)Sn原子吸附在PAN的N侧。(E-H)通过DFT计算的吸附能(Eads)和Na+扩散势垒(Eb),以及(I-K)Na+扩散路径。
该工作以“Extraordinarily stable and wide-temperature range sodium/potassium-ion batteries based on 1D SnSe2-SePAN composite nanofibers”为题发表在《InfoMat》(DOI:10.1002/inf2.12467)上。
论文链接:https://doi.org/10.1002/inf2.12467
