DOI: 10.1016/j.jpowsour.2023.232851
本研究采用静电纺丝方法制备了由聚对苯二甲酸乙二醇酯(PET)超细纤维和聚偏氟乙烯(PVDF)纳米纤维层组成的坚固双层非织造/纳米纤维织物,作为固体聚合物电解质(SPEs)的基材。该基材增强了基于聚环氧乙烷的SPEs的机械/热稳定性和物理化学性能(特别是离子电导率和电化学稳定性窗口),有助于大大提高全固态锂金属电池(ASSLMBs)的电化学性能。特别是,Li/Li对称和Li/LiNi0.5Mn0.3Co0.2O2 ASSLMB电池的电化学测量表明,由于引入衬底抑制了Li枝晶诱导的SPEs短路和电化学氧化反应,其循环特性和倍率性能大大增强。这些优势源于具有优异机械/热性能的PET超细纤维层以及具有均匀孔隙率和较好电化学氧化稳定性的PVDF纳米纤维层的协同作用。因此,这项研究为制造可靠的SPEs提供了一种很有前途的策略,表明基于坚固双层衬底的SPEs在高性能ASSLMBs中具有巨大的应用潜力。

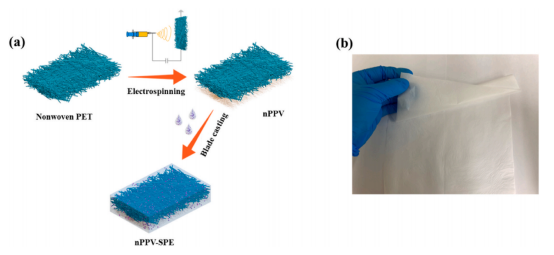

图1.(a)nPPV-SPEs合成过程示意图。(b)nPPV基底的光学照片。

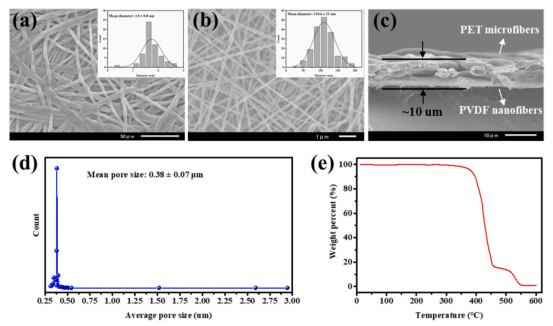

图2.(a)PET超细纤维、(b)PVDF纳米纤维侧(插图:直径分布)和(c)nPPV横截面的SEM图像。(d)nPPV的孔径分布。(e)nPPV的TGA曲线。
图3.nPPV-SPEs的SEM图像:(a)PET侧的表面、(b)PVDF侧的表面和(c)横截面。(d)PEO-SPEs和nPPV-SPEs的应力-应变曲线。(e)不同温度下PEO-SPEs和nPPV-SPEs的热性能比较。

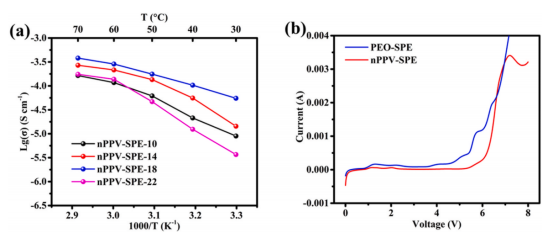

图4.(a)具有不同EO与Li比率的nPPV-SPEs的提取离子电导率的Arrhenius图。(b)PEO-SPEs和nPPV-SPEs在10mV/s的扫描速率下的LSV曲线。

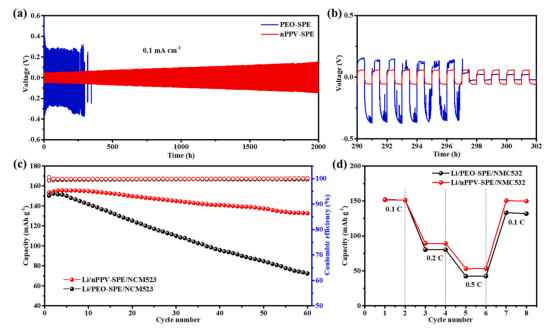

图5.(a)70℃下,用于锂电镀/剥离测量的Li/PEO-SPE/Li和Li/nPPV-SPE/Li对称电池在电流密度为0.1mA/cm2时的电压分布。(b)第290小时至第302小时的放大电压曲线。(c)70℃下,Li/PEO-SPE/NMC532和Li/nPPV-SPE/NMC532 ASSLMBs在0.1C时的循环性能。(d)Li/PEO-SPE/NMC532和Li/nPPV-SPE/NMC532 ASSLMBs在70℃下的倍率性能。

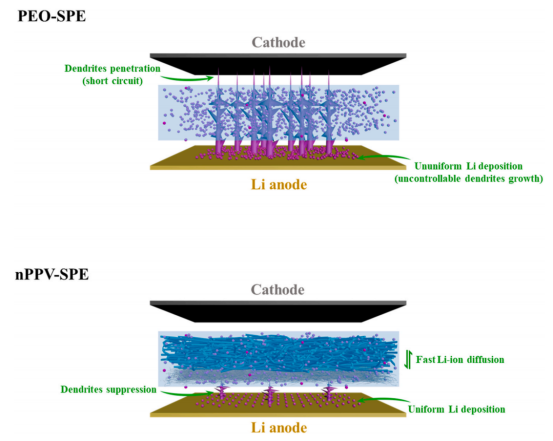

图6.nPPV衬底对基于SPE的ASSLMB系统性能增强的影响示意图。
