DOI: 10.1016/j.compscitech.2023.109975
在这项工作中,研究者使用金属离子(Ca2+、Mg2+和Al3+)原位辅助芳纶纤维劈裂来制备芳纶纳米纤维,成功地在碱性环境下将CaCO3、Mg(OH)2和Al(OH)3纳米颗粒(NPs)接枝在芳纶纳米纤维(ANFs)表面。由无机NP改性ANFs组装而成的纳米纸显示出比纯ANF膜更高的机械和隔热性能,以及热稳定性和水通量。Mg2+产生的样品的应力、断裂应变、韧性和介电击穿强度分别增加了66.2%、151.3%、332.6%和28.3%。增强的机械和隔热性能可归因于结构致密化和界面相互作用的改善,而增加的水通量是由无机NPs的亲水性引起的。在400℃下退火2h后,由于致密的微观结构,介电击穿强度进一步提高,但应力和伸长率降低。这项工作提供了在ANFs表面构建零维NPs的一般策略,在不降低其他性能的基础上可以有效地丰富其结构、性能及应用。

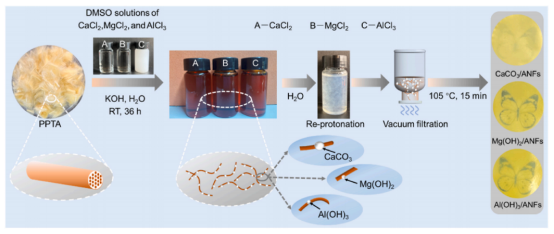

图1.金属离子辅助芳纶纤维劈裂和ANF基复合膜的制备工艺示意图。

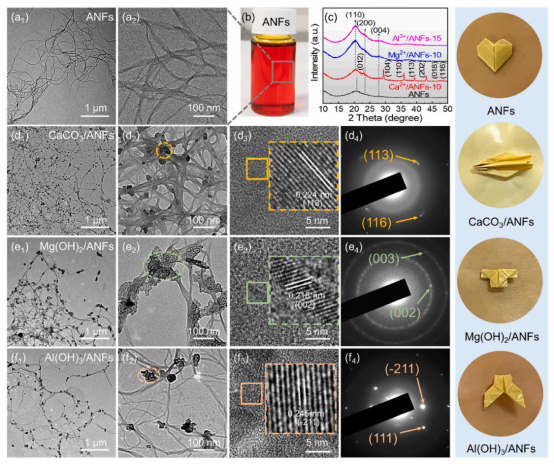

图2.(a1-a2)ANFs和(d1-d2)CaCO3、(e1-e2)Mg(OH)2和(f1-f2)Al(OH)3接枝ANFs的TEM图像。d3-f3和d4-f4分别是CaCO3、Mg(OH)2和Al(OH)3的选定晶格带和电子衍射图案。图(b)和(c)分别是ANF/DMSO分散体的光学图像和所有膜的XRD图谱。右侧给出了ANF基薄膜的光学图像,所有薄膜都显示出高折叠性和柔性。

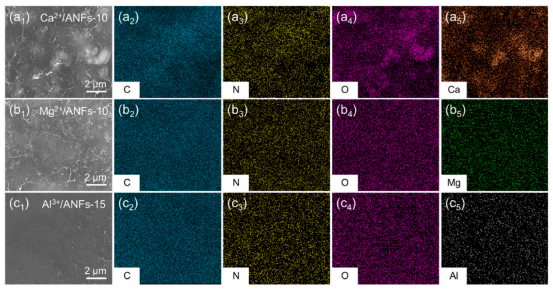

图3.(a)Ca2+/ANF、(b)Mg2+/ANF和(c)Al3+/ANF膜的表面SEM图像和元素图。

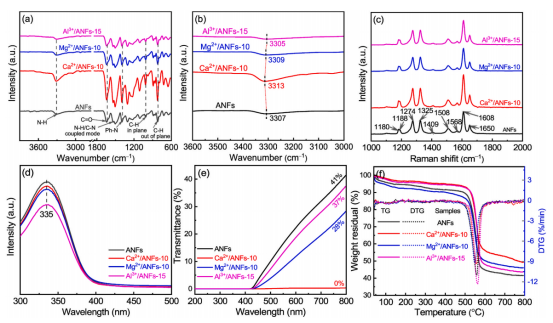

图4.(a,b)基于ANF的样品的FTIR,(c)拉曼光谱,(d)紫外-可见吸收光谱,(e)紫外-可见透射光谱,以及(f)TG和DTG曲线。

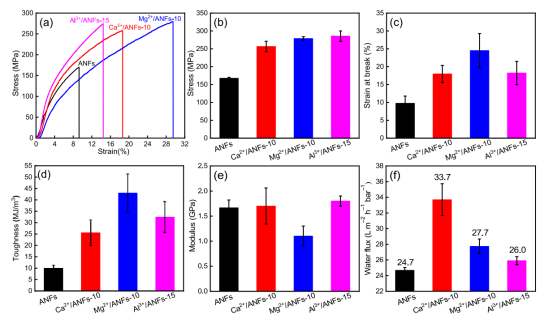

图5.(a)ANF基薄膜的应力-应变曲线、平均(b)应力、(c)断裂应变、(d)韧性、(e)模量和(f)水通量。

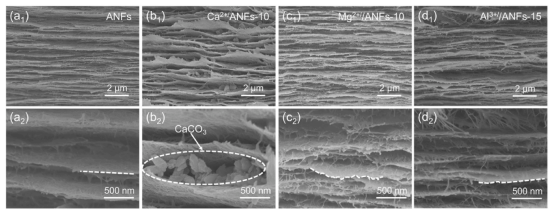

图6.(a)ANF、(b)Ca2+/ANF、(c)Mg2+/ANF和(d)Al3+/ANF膜的横截面SEM图像。

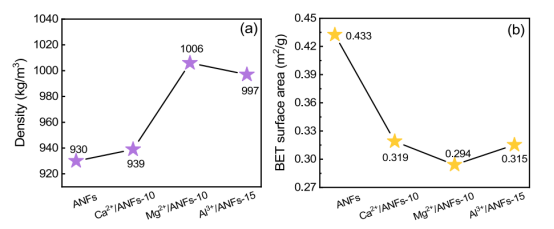

图7.(a)ANF基薄膜的密度和(b)BET表面积。

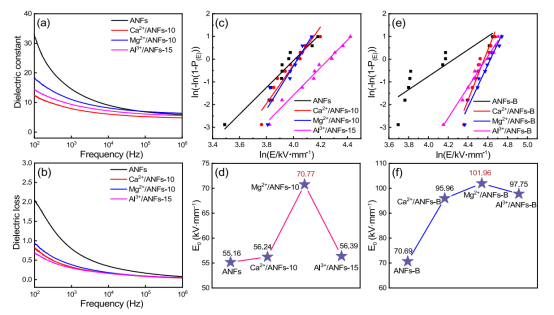

图8.(a)ANF基薄膜的介电常数,(b)介电损耗,(c,e)根据威布尔分布推断的介电击穿失效概率,以及(d,f)介电击穿强度。图(e)和(f)中的样品在空气中于400℃下退火2小时。

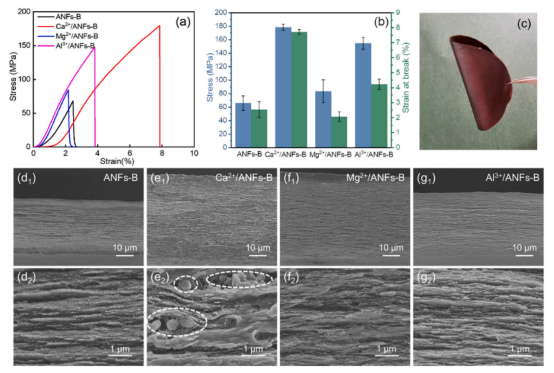

图9.(a)ANF基样品在空气中于400℃下退火2小时后的应力-应变曲线,(b)平均断裂应力和应变,以及(d-g)横截面SEM图像。图(c)给出退火膜的光学图像,其显示出高可折叠性。
