DOI: 10.1016/j.polymer.2023.125800
竞争性质子交换膜(PEM)基质采用磺化聚醚醚酮,其制造工艺简单,易于大规模工业化,且导电适应性强。然而,基于SPEEK的PEM的强质子电导率与高稳定性之间冲突不断,如果引入额外的磺酸,SPEEK的主链将传导更多的质子,但它也会导致高溶胀率并降低稳定性。为了解决这一具有挑战性的问题,研究者将磷钨酸(HPW)的高本征质子电导率和聚酰亚胺(PI)纳米纤维的优异稳定性耦合在单层PEM中。特别地,创建了夹层结构的混合膜(PI/SPEEK+HPW),以减少操作条件下的HPW损失,进一步提高稳定性。在60℃和100%RH下,优质的夹层结构PI/SPEEK+HPW-20的溶胀率和电导率分别为29%和223.4mS·cm-1 ,分别比SPEEK的对应值大8%。在60℃和100%RH下暴露13天期间,其质子电导率达到170.9mS·cm-1,这将比经相同处理的SPEEK的效果好30%。这些膜中的质子通过Grotthus和载体机制传输,并且FTIR、XPS和TEM证实,在PI纳米纤维与HPW/SPEEK之间的表面处建立了富酸层,这是其性能优异的原因。

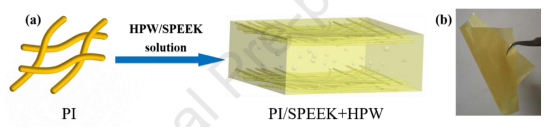

图1.(a)制备PI/SPEEK+HPW复合膜的示意图及(b)其光学照片
图2.(a)SPEEK、(b)20%HPW+SPEEK、(c)PI/SPEEK+HPW-10、(d)PI/SPEEK+HPW-20、(e)PI/SPEEK+HPW-30和(f)1.5%PI/SPEEK/1.5%PI的横截面SEM形貌

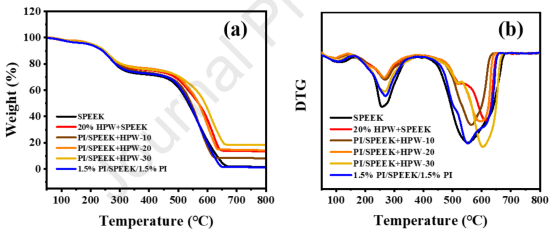

图3.PI/SPEEK+HPW膜的(a)TGA和(b)DTG曲线

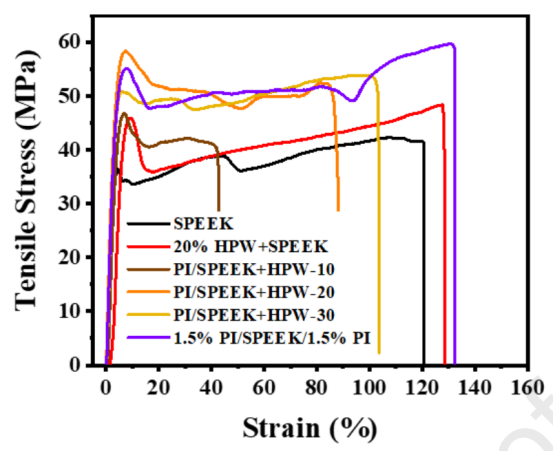

图4.PI/SPEEK+HPW复合膜的机械性能

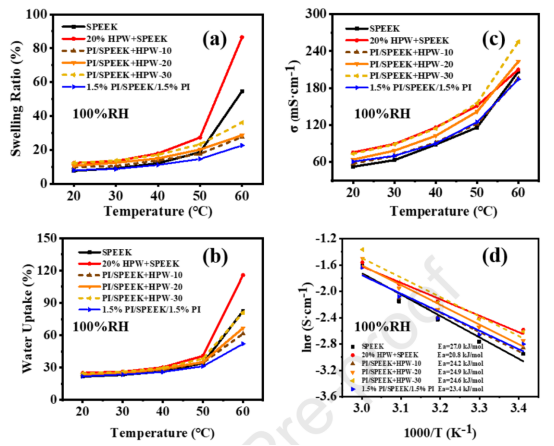

图5.PI/SPEEK+HPW复合膜在100%RH下的(a)溶胀率、(b)吸水率、(c)质子电导率和(d)Ea

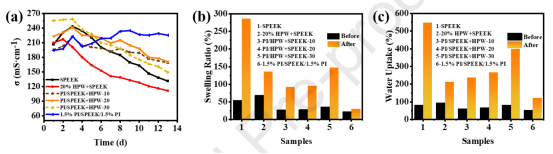

图6.PI/SPEEK+HPW复合膜在60℃和100%RH条件下的(a)质子电导率、(b)溶胀率和(c)吸水率耐久性

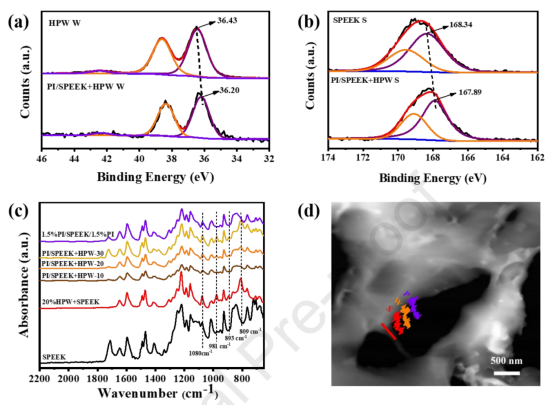

图7.PI/SPEEK+HPW膜的(a)W元素和(b)S元素高分辨率XPS、(c)FTIR以及(d)TEM

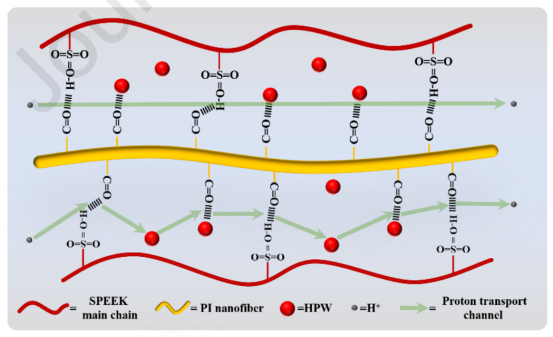

图8.PI/SPEEK+HPW膜的质子传输机制

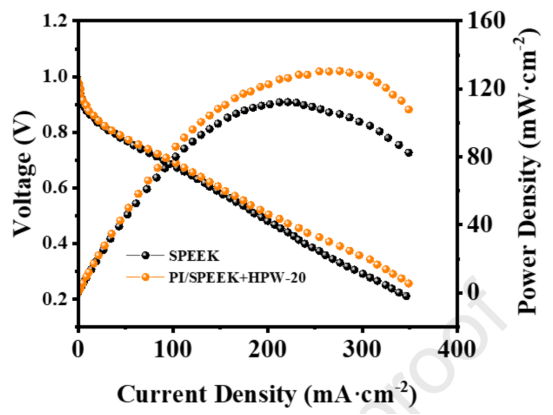

图9.SPEEK和PI/SPEEK+HPW-20膜的单电池性能
