DOI: 10.1016/j.seppur.2023.124217
这项研究提出了一种具有超双疏性能的高效FOTS-TiO2@SiO2纳米纤维膜(NFM),用于油类气溶胶净化。通过用均匀的TiO2纳米锥阵列改性电纺SiO2 NFM的表面粗糙度,随后使用1H, 1H, 2H, 2H-全氟辛基三甲氧基硅烷(FOTS)进行表面能修饰,以制备该膜。NFM对水(167.9°)和正十六烷(154.7°)均表现出优异的接触角,以及极低的油附着力(38.7μn)。气流速度为3.2m/min时,NFM表现出卓越的油气溶胶分离性能,过滤效率为99.87 %,阻力为10.0 kPa。双疏性NFM在三轮过滤后表现出良好的再生能力,具有比SiO2 NFM更高的效率。上述结果表明FOTS-TiO2@SiO2 NFM在净化含油气体方面具有广阔的应用前景。

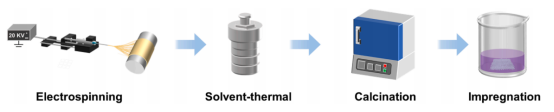

图1.超双疏性NFMs的制备示意图。

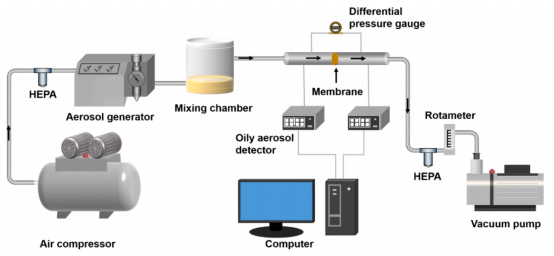

图2.油气溶胶过滤装置示意图。

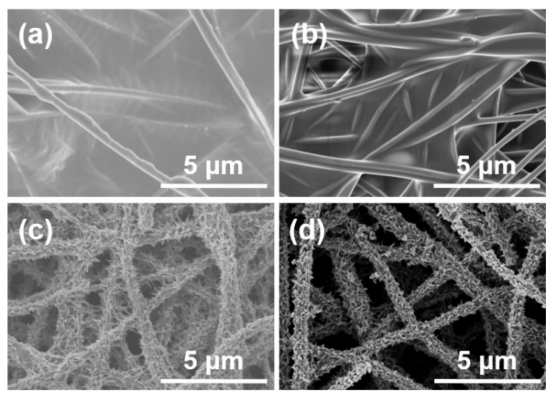

图3.各种膜的SEM图像:(a)SiO2,(b)未表面活化的TiO2@SiO2 NFM,(c)涉及表面活化的TiO2@SiO2 NFM,在(d)150℃、(e)180℃、(f)210℃不同温度下进行溶剂热处理,经(g)2h、(h)4h、(i)6h不同时长的溶剂热处理,(j)FOTS-SiO2,(k)FOTS-TiO2@SiO2,(l)经200℃煅烧的FOTS-TiO2@SiO2。(m)TiO2@SiO2的数码照片,(n)NFMS的孔径分布,(o)NFMs的气体渗透率。

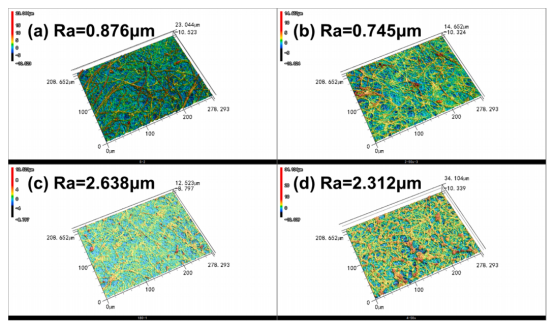

图4.各种膜的表面形貌图像:(a)SiO2,(b)FOTS-SiO2,(c)TiO2@SiO2,(d)FOTS-TiO2@SiO2。

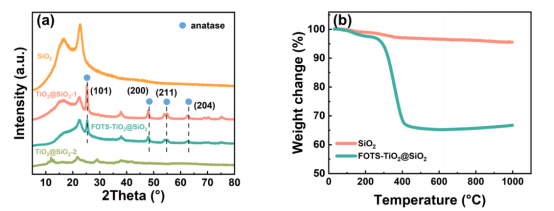

图5.(a)各种膜的XRD图谱,(b)SiO2和FOTS-TiO2@SiO2膜的TGA曲线。

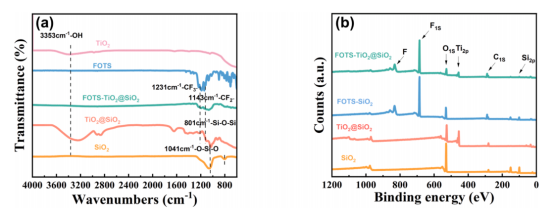

图6.(a)不同NFMs的FTIR光谱和(b)XPS光谱。

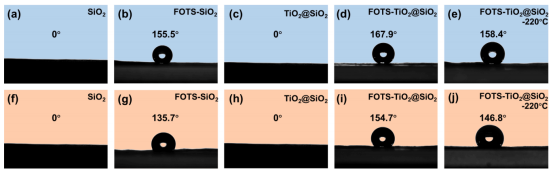

图7.各种NFMs的水(a-e)和正十六烷(f-j)接触角。

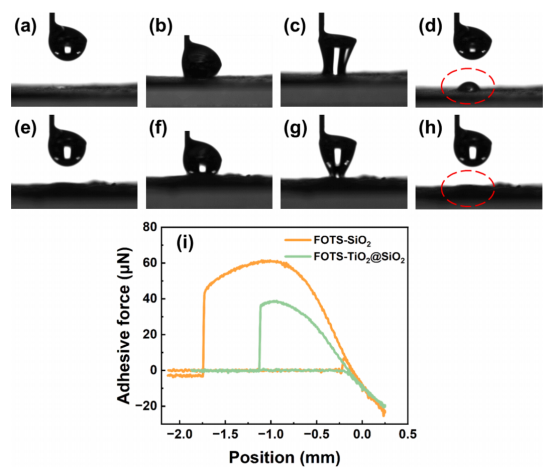

图8.CCD捕捉到(a-d)FOTS-SiO2 NFM和(e-h)FOTS-TiO2@SiO2 NFM上的动态油粘附,以及(i)两种NFMs的典型力曲线。

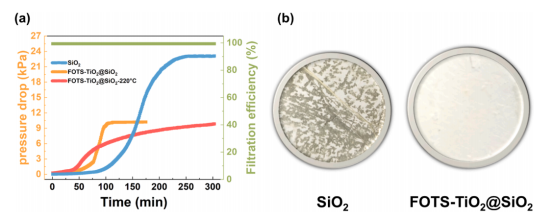

图9.NFMs的压降和过滤效率(a),以及过滤油气溶胶之后原始SiO2 NFM和FOTS-TiO2@SiO2 NFM的数字图像(b)。
图10.过滤后不同纳米纤维膜的SEM图像:(a)洗涤前和(b)洗涤后的SiO2膜;(c)洗涤前和(d)洗涤后的FOTS-TiO2@SiO2膜。

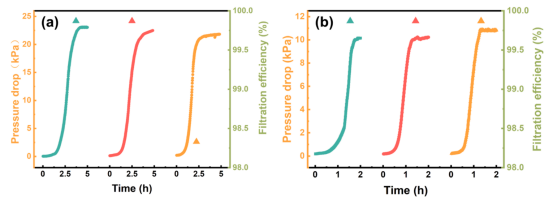

图11.经不同循环的各种膜的效率和压降:(a)SiO2 NFM,(b)FOTS-TiO2@SiO2
NFM。

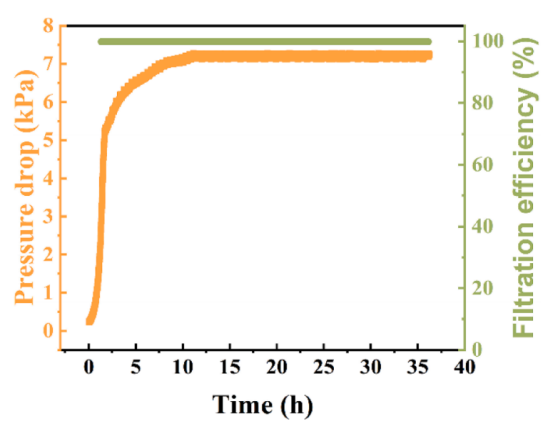

图12.FOTS-TiO2@SiO2膜长时间的压降和过滤效率。
