DOI: 10.1016/j.carbon.2023.118187
柔性电极材料在过去几十年里取得了巨大的突破。然而,如何克服脆性、提高柔性、增加比电容等问题还没有得到彻底解决。本研究通过简单的静电纺丝碳化和共沉淀方法制备了一种独立、可折叠且导电的醋酸纤维素(CA)基金属有机框架(MOF)复合材料。可持续的纤维素衍生物提供了一种柔性基质,其含有分层多孔和充足的氧化还原活性。脱乙酰CA上暴露的羟基与金属离子之间的配位增强了分子间的相互作用,从而减少了CA纳米纤维的断裂。重要的是,多层异质结结构和能够可逆柔性变形的蜂窝状MOF纳米片产生了层间通路,以提高纳米纤维的抗弯性。受控的Co/Zn离子浓度可以有效地调节Co/Zn MOF的空间分布,从而产生不同的导电通道。基于Ni/Co LDH@Co/Zn NC@CDCP-N电极材料的不对称柔性超级电容器在1A/g时具有较高的比电容(175.2F/g),在高功率密度(985.5W/kg)下显示出出色的能量密度(54.8Wh/kg)。总之,本工作为柔性、独立电极材料的简易制备铺平了道路,以用于人造电子皮肤和软可穿戴电子产品等实际柔性储能设备。
图1.(a)Co/Ni LDH@Co/Zn NC@CDCP-N电极材料的制备过程,(b)分层、中空Ni/Co LDH@Co/Zn NC@CDCP-N材料的演变示意图。(c)CP的照片。(d,e)CP在不同放大倍数下的SEM图像。(f)Co/Zn MOF@DCP和(g)Ni/Co LDH@Co/Zn NC@CDCP-N的照片。

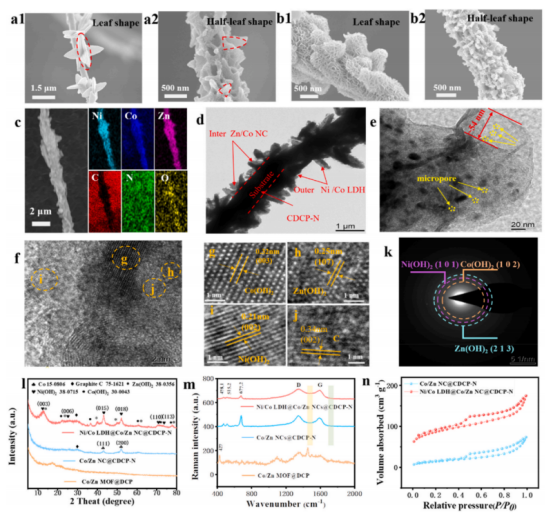

图2.(a1,a2)L-Co/Zn NC@CDCP-N和H-Co/Zn NC@CDCP-N的SEM图像。(b1,b2)
L-Ni/Co LDH@Co/Zn NC@CDCP-N和H-Ni/Co LDH@Co/Zn NC@CDCP-N在不同放大倍数下的SEM图像。(c)L-Ni/Co LDH@Co/Zn NC@CDCP-N的EDS。(d,e)H-Ni/Co LDH@Co/Zn NC@CDCP-N在不同放大倍数下的TEM图像。(f-j)H-Ni/Co LDH@Co/Zn NC@CDCP-N的HRTEM图像。(n)H-Ni/Co LDH@Co/Zn NC@CDCP-N的SAED图像。(l)CDCP-N、Co/Zn NC@CDCP-N和Ni/Co LDH@Co/Zn NC@CDCP-N的XRD图谱和(m)拉曼光谱。(n)N2吸附/解吸结果。

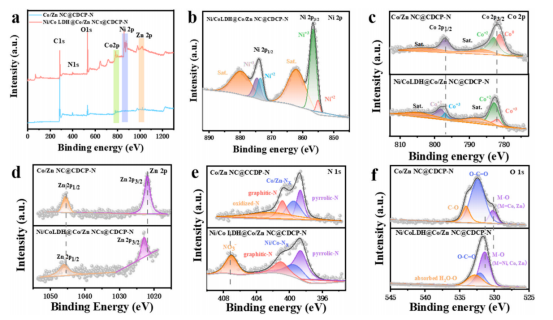

图3.(a)Co/Zn NC@CDCP-N样品的XPS光谱。(b)Ni2p、(c)Co2p、(d)Zn2p、(e)N1s和(f)O1s的高分辨率XPS光谱。
图4.(a)Ni/Co LDH@Co/Zn NC@CDCP-N折叠四次的数码照片。(b-d)折叠的Ni/Co LDH@Co/Zn NC@CDCP-N在不同放大倍数下的截面SEM图像。(曲率半径:Rmeasured=150μm=1.5×10-4m;曲率:K=1/R=6667m-1)(e)Ni/Co LDH@Co/Zn NC@CDCP-N柔性和恢复能力的机理示意图。(f)CDCP-N基材料在不同超声时间下的照片。(h)CDCP-N基材料的水接触角。

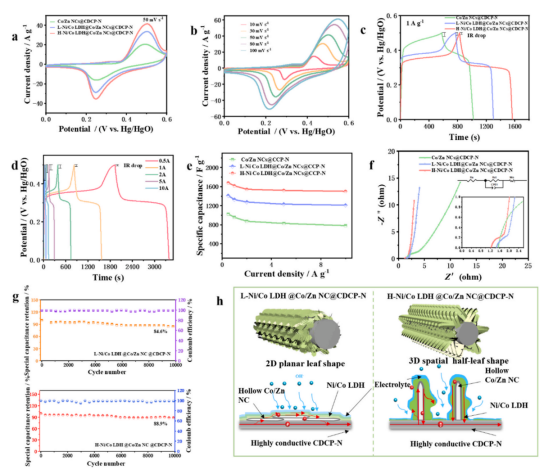

图5.(a)Co/Zn NC@CDCP-N、H-Ni/Co LDH@Co/Zn NC@CDCP-N和L-Ni/Co LDH@Co/Zn NC@CDCP-N电极在50mV/s下的CV曲线。(b)H-Ni/Co LDH@Co/Zn NC@CDCP-N电极在不同扫描速率下的CV曲线。(c)Co/Zn NC@CDCP-N、H-Ni/Co LDH@Co/Zn NC@CDCP-N和L-Ni/Co LDH@Co/Zn NC@CDCP-N电极在1A/g时的GCD曲线。(d)H-Ni/Co LDH@Co/Zn NC@CDCP-N电极在不同电流密度下的GCD曲线。(e)Co/Zn NC@CDCP-N样品在不同电流密度下的比电容。(f)Co/Zn NC@CDCP-N样品电极电化学阻抗谱的奈奎斯特图(插图:高频区域的放大)。(g)H-Ni/Co LDH@Co/Zn NC@CDCP-N和L-Ni/Co LDH@Co/Zn NC@CDCP-N电极在超过10000次循环中的循环稳定性和库仑效率。(h)H-Ni/Co LDH@Co/Zn NC@CDCP-N和L-Ni/Co LDH@Co/Zn NC@CDCP-N电极的电荷存储机制示意图。
图6.H-Ni/Co LDH@Co/Zn NC@CDCP-N//CDCP-N FASCs在6M KOH中的双电极测试系统中的电化学性能。(a)在10至300mV/s的不同扫描速率下的CV曲线。(b)不同电流密度下的GCD曲线。(c)不同电流密度下的比电容。(d)EIS曲线。(e)比较H-Ni/Co LDH@Co/Zn NC@CDCP-N//CDCP-N FASCs和L-Ni/Co LDH@Co/Zn NC@CDCP-N//CDCP-N FASCs不同电化学性能指标的雷达图。(f)Ragone图。(g)10000次循环后的循环稳定性和库伦效率。

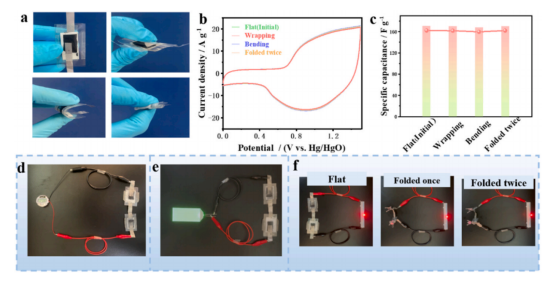

图7.(a)FASC在不同弯曲角度和折叠周期下的照片。(b)不同弯曲角度和折叠周期下的CV曲线及(c)比电容。展示不同折叠周期的H-Ni/Co LDH@Co/Zn NC@CDCP-N//CDCP-N FASCs在(d)手表、(e)绿色显示屏和(f)红色LED中应用的数码照片。
