DOI: 10.1016/j.compositesa.2023.107622
被动辐射热管理是一种提供热舒适环境的有前途的节能技术。然而,静态功能和复杂的生产过程限制了其应用。在此,本研究提出了一种简单的策略来实现辐射冷却、辐射加热和主动电热加热功能的集成。值得强调的是,辐射冷却仅基于醋酸纤维素电纺膜的自反射结构和自发射分子特性。在冷却模式下,Janus薄膜的室外平均温度比商用棉布低9.4℃。同时,辐射加热和主动加热源于MXene的光热和电热性能。在加热模式下,Janus薄膜的平均温度比棉布高40℃。翻转Janus薄膜可实现动态热管理。总之,这种可扩展且通用的策略为动态热调节技术的发展铺平了道路。
图1.(a)用于人体热管理的双模式Janus薄膜的示意图。(b)Janus薄膜在冷却模式下的辐射冷却机制。(c)Janus薄膜在加热模式下的辐射加热机制。
图2.(a)双模式Janus薄膜的制造示意图。(b)Janus薄膜在冷却模式(顶部)和加热模式(底部)下的光学照片。(c)Janus薄膜在冷却模式下的SEM图像和CA纤维直径分布。(d)冷却模式下Janus薄膜的散射效率模拟。(e)Janus膜中醋酸纤维素纤维的红外光谱。(f)加热模式下Janus薄膜的SEM图像。(g)MXene纳米片的TEM图像。(h)MXene片和Ti3AlC2粉末的XRD图谱。
图3.(a)实验室制作的户外热管理性能测试装置。(b)冷却模式下Janus薄膜和棉布的反射和发射光谱。(c)Janus薄膜和棉布的白天户外PRC性能测试。(d)Janus膜和棉布覆盖的手臂在阳光照射前后的红外图像。在不同的非辐射热系数(Ta=25℃)下,Janus薄膜在白天(e)和夜间(f)的理论冷却功率。

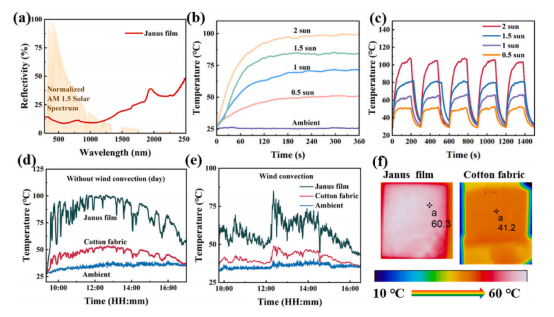

图4.(a)Janus薄膜在加热模式下的反射光谱。(b)加热模式的Janus薄膜在0.5个太阳、1个太阳、1.5个太阳和2个太阳下的温度。(c)Janus薄膜在1个太阳下进行五次循环的光热和冷却响应。(d)无风对流和(e)有对流时Janus薄膜的室外PRH性能。(f)十点钟时Janus薄膜和棉布的红外图像。
图5.Janus薄膜室内热管理测量。(a)在模拟人体皮肤上进行热调节测试的装置示意图。由加热模式的Janus薄膜、冷却模式的Janus薄膜和棉布覆盖的模拟皮肤的温度变化(b)和稳定平均温度(c)。(d-f)冷却模式的Janus薄膜、棉布和加热模式的Janus薄膜的表面红外图像。(g)Janus薄膜的电热加热示意图。(h)Janus薄膜的电热响应性能。(i)Janus薄膜在2V、4V和6V电压下的温度读数。
