DOI: 10.1016/j.cej.2023.143545
作为一种应用广泛的先进材料,碳纤维增强环氧树脂基复合材料(CF/EP)具有易燃性,但传统的阻燃方法对其成型工艺、耐热性、力学性能产生了负面影响,如何解决这一问题一直是一个挑战。本文采用了一种新的阻燃方法,将纳米纤维阻燃膜插入复合材料层压板的夹层中,以实现复合材料的耐火性、更高的强度和韧性。本工作以苯氧树脂(PKHH)为载体,通过静电纺丝制备了磷酸季戊四醇(PEPA)纳米纤维薄膜,并将其置于CF/EP层压板之间。结果表明,在燃烧过程中,插入纳米纤维膜的CF/EP层之间能够形成具有隔离和保护功能的致密炭化层。因此,含有50wt% PEPA且厚度仅为30μm的纳米纤维膜将CF/EP的LOI值从27.8%提高到34.7%,同时使THR和pSD分别降低了14%和27.2%。此外,由于纳米纤维的非原位增韧作用,改性CF/EP冲击后的弯曲强度、层间剪切强度和压缩强度分别比未改性的CF/EP提高了11.2%、11.3%和12.2%。该工作证明了层间阻燃纤维增强树脂复合材料的可行性,为制备高性能阻燃复合材料提供了一种新的方法。
图1.阻燃纳米纤维膜和层间阻燃复合材料的制备示意图。
图2.纳米纤维膜的SEM和纤维直径分布统计:(a)nPPF-0:不含PEPA的纳米纤维,(b)nPPF-10:含10wt% PEPA的纳米纤维,(c)nPPF-20:含20wt% PEPA的纳米纤维,(d)nPPF-30:含30wt% PEPA的纳米纤维,(e)nPPF-40:含40wt% PEPA的纳米纤维,(f)nPPF-50:含50wt% PEPA的纳米纤维。

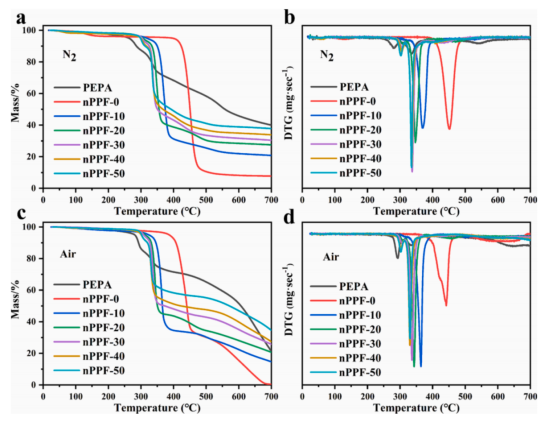

图3.nPPF的TG和DTG曲线:(a)氮气气氛下的TG曲线,(b)氮气气氛下的DTG曲线,(c)空气气氛下的TG曲线,(d)空气气氛下的DTC曲线。
图4.复合材料的锥形量热法和烟密度结果,以及燃烧后试样的SEM和EDS分析结果:(a)峰值热释放(pHRR),(b)总热释放(THR),(c)一氧化碳生成(COP),(d)质量损失,(e)烟密度(SD),(f)CF/EP和CF/EP@nPPF-50燃烧后的数字照片,(g)CF/EP燃烧后的SEM,(h)CF/EP@nPPF-50燃烧后的SEM,(i)CF/EP@nPPF-50燃烧后的EDS和元素映射结果。
图5.层间阻燃原理图。
图6.复合材料的拉伸强度、弯曲强度和ILSS强度。
图7.(a)复合材料层间剪切失效,(b)复合材料的载荷-时间曲线,(c)复合材料的载荷-位移曲线,(d)复合材料的CAI强度曲线,(e)复合材料的E'曲线,(f)复合材料的tanδ曲线,(g)CAI试验后CF/EP受损区域的层间形态和裂纹演化示意图,(h)CAI试验后CF/EP@nPPF-50受损区域的层间形貌和裂纹演化示意图。
