DOI: 10.1016/j.colsurfa.2023.131056

在此，本研究利用静电纺丝、碳化、氮掺杂和化学聚合制备了高性能核壳超级电容器电极。该电极的核层是N掺杂多孔碳纳米纤维骨架，壳层是负载在其上的导电聚合物。表征了成孔剂含量、N掺杂量和聚合温度对各阶段产物形貌、结构和电化学性能的影响，并获得了最佳参数。作为自支撑电极，核壳复合材料的SC在1A/g时达到342.13F/g，1000次循环后SC衰减仅为4.6%，表明其具有良好的电荷存储性能和循环稳定性。然后，使用最佳电极制造的对称超级电容器在功率密度为50W/kg时显示出3.10Wh/kg的能量密度。总之，本文提出了一种开发超级电容器多功能电极材料的有效方法。

图1.核壳结构超级电容器电极材料的制备流程（Ppy@NPCNFs）。

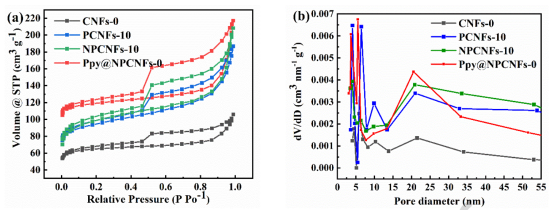

图2.（a）CNFs的氮气吸附-解吸等温线和（b）PSD（孔径分布）。

图3.（a）具有不同氮掺杂量的样品的XPS光谱以及（b）不同类型氮元素的含量变化曲线。

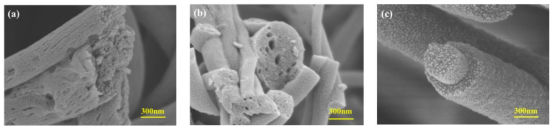

图4.（a）PCNFs-10、（b）NPCNFs-10和（c）Ppy@NPCNFs-0的横截面SEM图像。

图5.（a）样品的氮气吸附-解吸等温线和（b）由BJH法获得的PSD。

图6.（a）样品在10mV/s时的CV曲线，（b）在1A/g时的GCD曲线，（c）EIS奈奎斯特图，以及（d）电流密度与SC之间的关系。

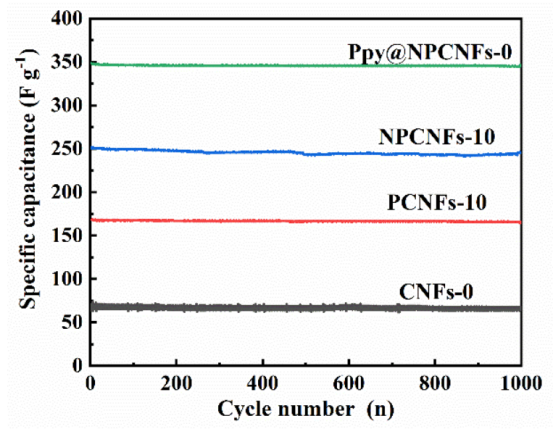

图7.1000次循环后样品在1A/g下的循环性能。

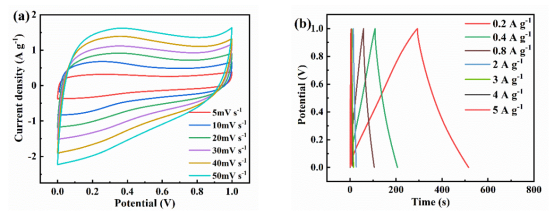

图8.（a）不同扫描速率下SSC的CV曲线，（b）不同电流密度下SSC的GCD曲线，以及（c）SSC能量密度与功率密度的Ragone图。
