DOI: 10.1016/j.colsurfa.2023.130962
由于其微小的液滴尺寸和稳定性,乳液的分离是一个不容忽视的挑战。本文采用静电纺丝法制备了聚偏氟乙烯(PVDF)纳米纤维膜。随后用ZnO纳米颗粒、单宁酸(TA)和正十二烷基硫醇(DT)对纳米纤维膜进行表面改性,以降低纳米纤维膜的表面能,同时增加其表面粗糙度。目前已制备出用于油水乳液分离的超疏水抗菌纳米纤维膜。制备的纳米纤维膜的水接触角为156.5°。由于电纺纳米纤维膜的高孔隙度,产物的孔隙率高达73.3%。此外PVDF@ZnO@TA@DT纳米纤维膜的拉伸强度高达69.25MPa。由于这些特性,在油水分离过程中,油滴可以通过膜,而水相则被膜阻挡,这使该膜具有良好的选择性渗透性。结果显示,PVDF@ZnO@TA@DT纳米纤维膜的分离效率达到99%以上,流量为1008.88L/m2/h。同时,抗菌测试表明纳米纤维膜的抑菌率超过98%。结合这些特性,PVDF@ZnO@TA@DT电纺纳米纤维膜在高效分离乳液和深度净化废水方面具有巨大潜力。

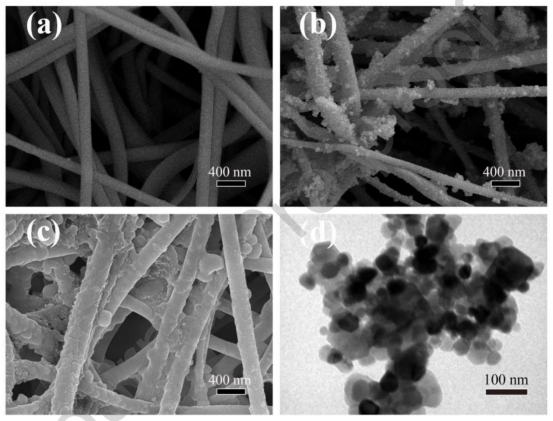

图1.PVDF(a)、PVDF@ZnO(b)和PVDF@ZnO@TA@DT纳米纤维(c)的SEM图像,ZnO纳米颗粒的TEM图像(d)。

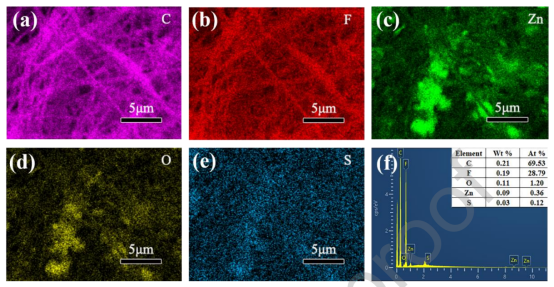

图2.PVDF@ZnO@TA@DT纳米纤维膜中C(a)、F(b)、Zn(C)、O(d)和S(e)的元素映射图像,以及EDS元素含量(F)。

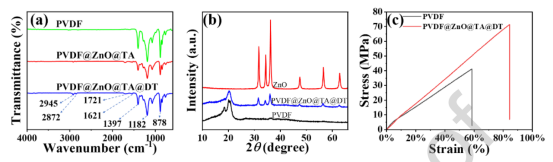

图3.PVDF、PVDF@ZnO@TA和PVDF@ZnO@TA@DT的FTIR光谱(a);ZnO纳米颗粒、PVDF和PVDF@ZnO@TA@DT的XRD图谱(b);PVDF和PVDF@ZnO@TA@DT纳米纤维膜的应力-应变曲线(c)。

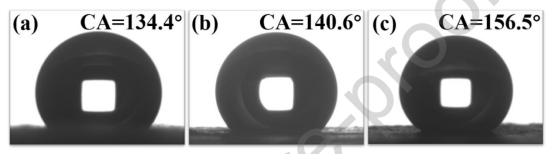

图4.PVDF(a)、PVDF@ZnO(b)和PVDF@ZnO@TA@DT(c)纳米纤维膜的水接触角。

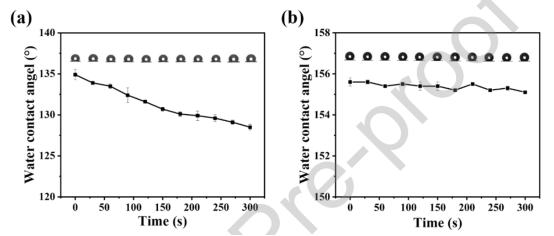

图5.PVDF(a)和PVDF@ZnO@TA@DT(b)纳米纤维膜的水接触角随时间的变化。
图6.CHCl3在PVDF(a-c)和PVDF@ZnO@TA@DT(d-f)纳米纤维膜上的润湿行为照片。

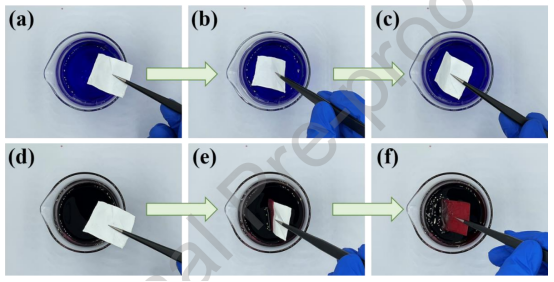

图7.将PVDF@ZnO@TA@DT纳米纤维膜浸入水中(用甲基蓝标记,a-c)和CHCl3中(用甲基红染色,d-f)并取出的照片。

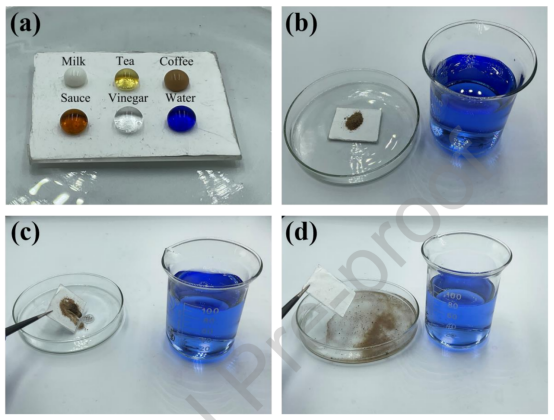

图8.各种常见液体滴落在PVDF@ZnO@TA@DT纳米纤维膜上的照片(a),膜对泥浆污染的自清洁性能(b-d)。
图9.分离前的乳液(a)和分离后的过滤油相(c)的显微照片,乳液和过滤油相的照片(b)。

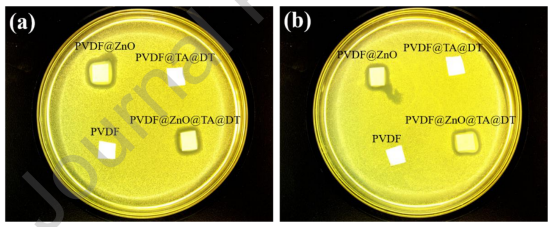

图10.不同纳米纤维膜对大肠杆菌(a)和金黄色葡萄球菌(b)的抑菌圈照片。
