二氧化氮是一种有毒气体,会危害环境并威胁人类健康。因此,开发高灵敏度NO2气体传感器是十分必要的。在此,本研究通过静电纺丝制备了Rh掺杂ZnO纳米纤维。XRD图谱的Rietveld细化结果证明了Rh成功掺杂到ZnO晶格中。XPS光谱显示存在大量的表面氧空位缺陷,这有利于提高灵敏度。通过SEM和HRTEM分别研究了纳米纤维的形态和晶格。制备了基于1%Rh掺杂ZnO纳米纤维的高灵敏度NO2气体传感器,实验检测限为50ppb(或18.6ppb,理论信噪比>3)。在150℃的最佳工作温度下,对50ppb和10ppm NO2的响应值(Rg/Ra)分别为1.04和36.17,对应的响应时间为45秒和32秒。该传感器还表现出良好的选择性、可重复性和相对湿度与响应值之间的线性关系。Rh的掺杂引入了大量的表面氧空位缺陷。这些缺陷是对NO2更有利的吸附位点。该传感器超灵敏度的原因如下:(1)NO2和具有表面氧空位缺陷的ZnO之间的结合能比化学计量表面吸附的结合能强1.5倍;(2)具有表面氧空位的ZnO可以与NO2发生反应,生成NO,从而诱导电荷转移;(3)Rh对NO2和H2O的催化活性。

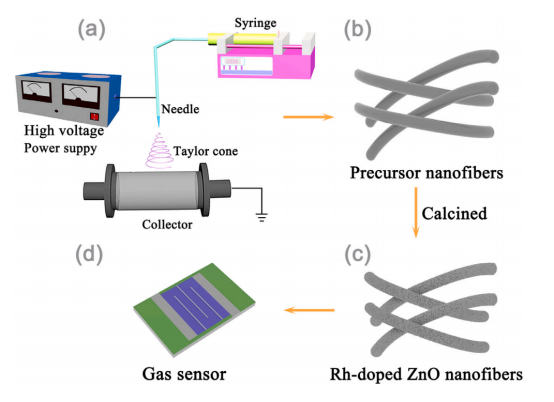

图1.Rh掺杂ZnO纳米纤维的合成示意图。

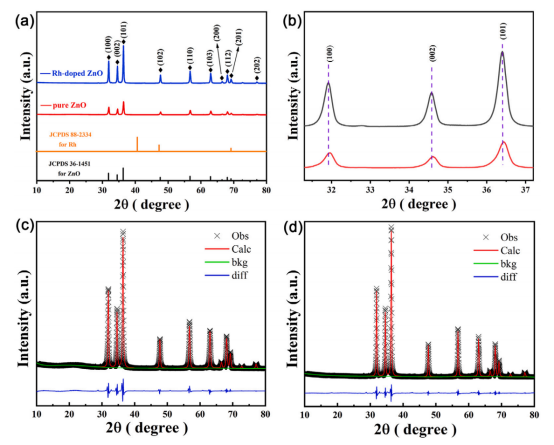

图2.(a)纯ZnO和Rh掺杂ZnO纳米纤维(1%)的X射线衍射图。(b)(a)的(100)、(002)和(101)面的衍射峰的放大图。(c,d)分别是纯ZnO和Rh掺杂ZnO(1%)的Rietveld细化结果。

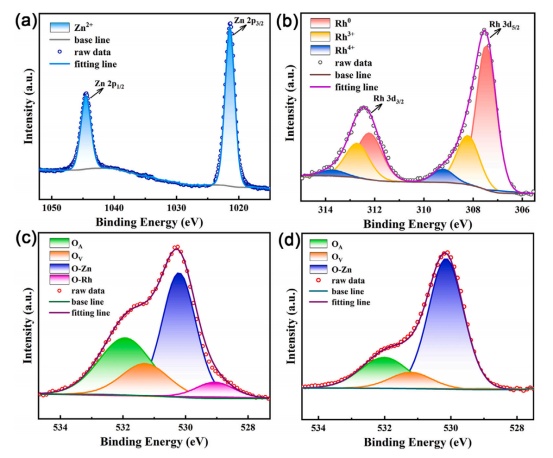

图3.(a-c)Rh掺杂ZnO纳米纤维(1%)的Zn2p、Rh3d和O1s的XPS光谱。(d)没有任何掺杂的ZnO纳米纤维的O1s的XPS光谱。
图4.(a,b)煅烧前的前体ZnO纳米纤维的低倍和高倍SEM图像。(c,d)通过煅烧获得的Rh掺杂ZnO纳米纤维(1%)的SEM图像。(e,f)Rh掺杂ZnO(1%)的HRTEM图像。(f)从(e)中的红色矩形区域捕获。(g)Rh掺杂ZnO纳米纤维(1%)的EDS元素映射图像。

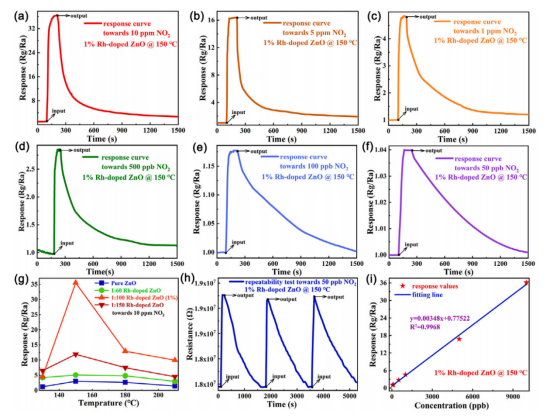

图5.(a-f)传感器1对10ppm~50ppb NO2的瞬态响应,(g)基于不同掺杂比的Rh掺杂ZnO的所有传感器对10ppm NO2的温度相关响应值。(h)150℃下传感器1对50ppb NO2的重复性试验。(i)在150℃、RH=25%的条件下,传感器的浓度相关响应值。

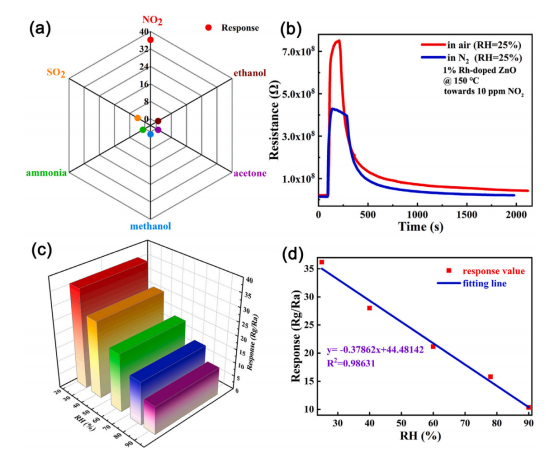

图6.(a)150℃下传感器1对10ppm NO2、SO2、氨气、甲醇、丙酮和乙醇的选择性雷达图。(b)传感器1对空气和N2中稀释的10ppm NO2的电阻变化。(c)和(d)150℃下传感器1对10ppm NO2的RH相关响应值。

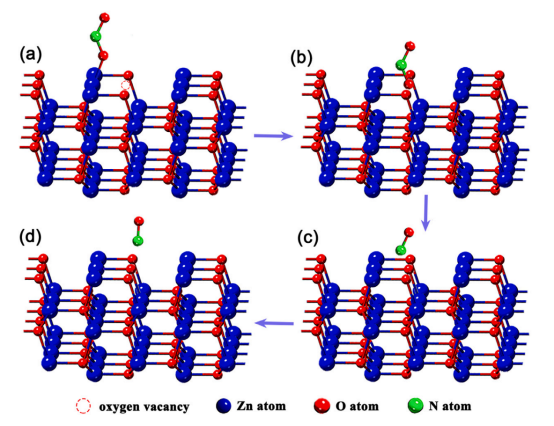

图7.(a)NO2分子吸附在ZnO的缺陷(1010)表面上。(b)吸附的一个O原子位于空位上。(c)空位上的O原子与两个表面Zn原子结合。然后,NO2分子解离成O和吸附的NO。(d)NO分子从表面脱附,留下干净的化学计量ZnO(1010)表面。

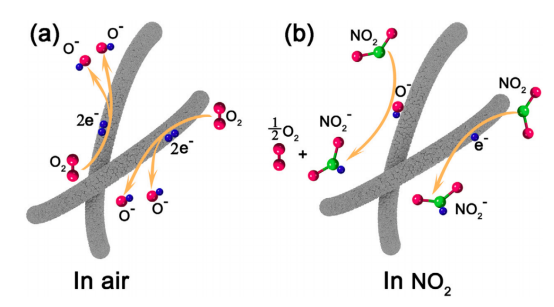

图8.气敏机理示意图。(a)在空气中的Rh掺杂ZnO,(b)在NO2气氛中的Rh掺杂ZnO。
