DOI: 10.1016/j.memsci.2022.121291

通过一步同轴静电纺丝法成功制备了以UiO-66-NH2作为金属有机骨架（MOF）的微球层/纳米纤维膜。同轴纺丝致密微球/丝状结构和具有优异水合能力的UiO-66-NH2亲水组分使制备的膜对染料具有较高的静态和动态吸附能力，以及水包油乳液分离性能（吸附能力>247mg/g；分离效率>99%）。此外，该膜可以动态高效净化复杂废水（分离效率>99%）。在乙醇和甲醇中解吸后，该膜可逆恢复率高达98%，表明其具有良好的可回收性。总之，所制备的膜在修复含染料油的复杂污染水体方面具有广阔的应用前景。

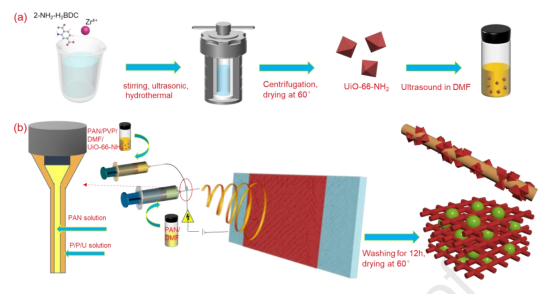

图1.UiO-66-NH2（a）和PAN-U（b）的制备过程。

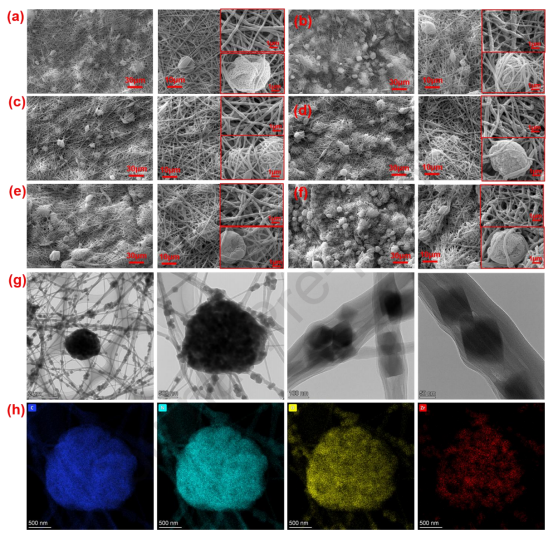

图2.PAN（a）、PAN-U1（b）、PAN-U2（c）、PAN-U3（d）、PAN-U4（e）和PAN-U5（f）的SEM图像；PAN-U5的TEM图像（g）；PAN-U5的映射图像（h）。

图3.（a）所得膜的XRD图谱和（b）FTIR光谱；（c）PAN和PAN-U5的XPS光谱；PAN-U5的高分辨率（d）C1s、（e）O1s和（f）Zr3d XPS光谱。

图4.（a）PAN和PAN-U5的氮气吸附-解吸等温线，（b）孔径分布，（c）拉伸应力-应变曲线，以及（d）Zeta电位。

图5.具有不同浓度UiO-66-NH2的膜在不同时间对MB（a）和CR（b）的去除率；（c）将制备的膜在不同水环境中浸泡三天，吸附20ppm MB。

图6.不同浓度下膜对CR（a）和MB（b）的去除率和单位吸附量；（c）单轴纺制膜和共轴纺制膜的MB和CR吸附容量比较；（d）8个循环的分离效率。

图7.（a）CR和MB的伪一阶和伪二阶拟合（b）；CR（c）和MB（d）的吸附等温线。

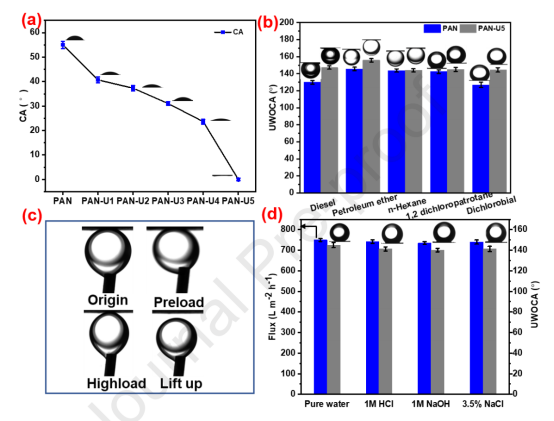

图8.（a）膜的WCA；（b）PAN和PAN-U5的UOCA；（c）PAN-U5的水下拒油性；（d）PAN-U5在不同环境中的通量和UWOCA。

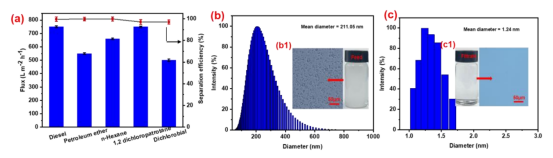

图9.（a）不同膜用于表面活性剂稳定乳液的分离效率和通量；（b-c）分离前后乳液（石油醚）的DLS；（b1-c1）石油醚乳液和相应过滤液的光学显微图像和数字照片。

图10.PAN和PAN-U5对MB（a）和CR（b）的动态去除效率；模拟废水中膜对MB（c）和CR（d）的动态去除效率。

图11.废水净化的合理机制。
