DOI: 10.1016/j.cej.2022.140902
设计多孔结构是显著提高碳材料储钾性能的一种有前途的方法。在这项工作中,研究者通过静电纺丝设计了自支撑多孔碳纤维(PCF),用于高性能钾离子存储。向电纺丝前体中引入Zn,在热处理过程中蒸发掉Zn,得到PCF。经弯曲和折叠后,自支撑PCF仍具有优异的柔性。作为钾离子电池(KIB)的自支撑负极,PCF具有增强的钾离子存储性能,在50mA/g下循环80次后的可逆比容量为256mAh/g。即使在1A/g的电流密度下,所得PCF在KIBs中经3300次循环后的可逆比容量仍保持在149mAh/g。根据密度泛函理论计算和有限元分析,对于多孔结构PCF而言,在完全钾化状态下K离子也可以插入碳层中。此外,由于K离子的强吸附特性,多孔碳纤维的孔缺陷中也可以容纳K簇。总体而言,K插层和K簇的共同作用有助于提高多孔碳纤维的K离子存储性能。

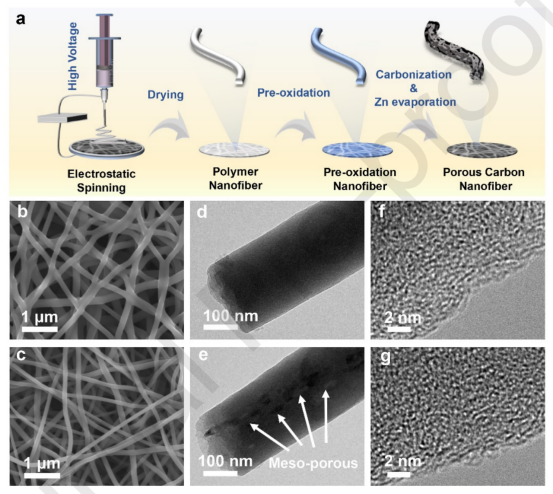

图1.(a)PCF合成示意图;(b)CF和(c)PCF的SEM图像;(d)CF和(e)PCF的TEM图像;(f)CF和(g)PCF的高分辨率TEM图像。

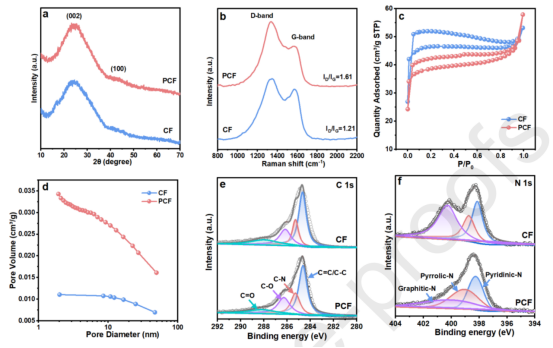

图2.(a)CF和PCF的XRD,(b)拉曼,(c)氮气吸附-解吸等温线,(d)相应的孔径分布;(e,f)CF和PCF的高分辨率C1s和N1s XPS光谱。

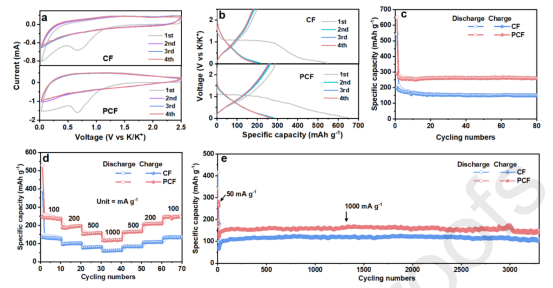

图3.(a)CF和PCF电极的CV曲线,(b)GCD曲线,(c)循环性能,(d)倍率性能,以及(e)长期循环性能。

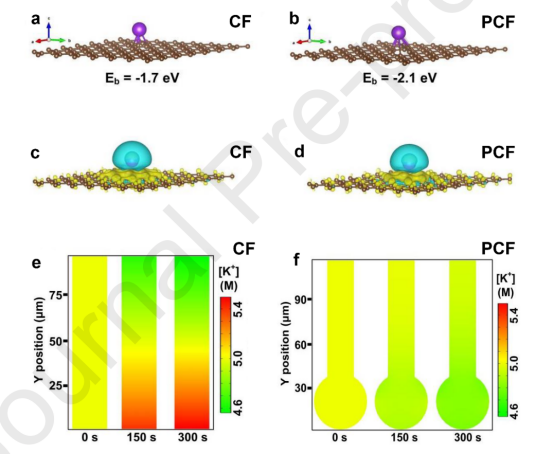

图4.(a)纯碳和(b)多孔碳的K离子吸附模型;(c)纯碳和(d)多孔碳吸附K离子后的电荷密度差;根据FEA,(e)纯碳和(f)多孔碳在不同时间的K离子浓度分布。

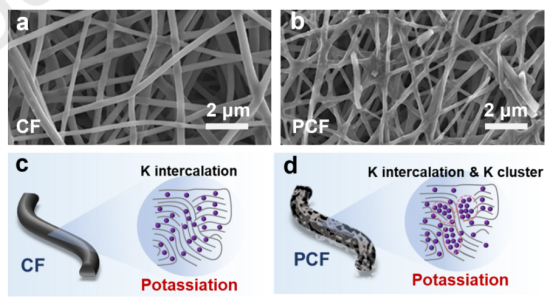

图5.(a)CF和(b)PCF在50次循环后存储K离子的SEM图像;(c)CF和(d)PCF的K离子存储机制示意图。

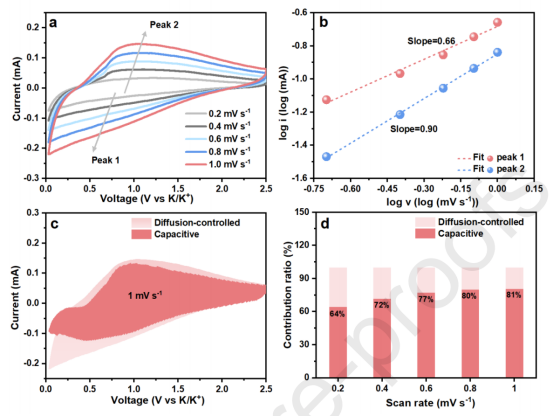

图6.(a)不同扫描速率下PCF的CV曲线,(b)PCF的log(i)-log(v)关系曲线,(c)PCF在1mV/s下的电容贡献面积,以及(d)不同扫描速率下PCF的电容贡献率。
