DOI: 10.1016/j.powtec.2022.118164
本研究首次通过不同金属丝的联合电爆炸制备出由Ni与Cu(6-27 at.%)和Al(6-24 at.%)组成的纳米粒子。NiCu和NiAl的比表面积范围分别为7.7至12.8m2/g和3.6至7.1m2/g。纳米颗粒的晶体结构对应于固溶体。研究了样品在促使C2-C4烃类催化裂解以生成碳纳米纤维(CNFs)方面的性能。结果表明,添加浓度高达20 at.%的Al和Cu会使镍基催化剂的产率大幅度提高。NiAl系列CNF(YC)的比产率提高了近4倍(从8.7增加至32g/gNi,样品Ni91Al9),添加Cu使碳产量值提高了14倍(YC=123g/gNi,样品Ni85Cu15)。

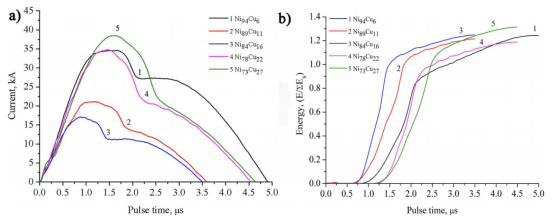

图1.镍和铜丝联合电爆炸的时间相关性I(t)(a)和E/∑Es(b)特征。

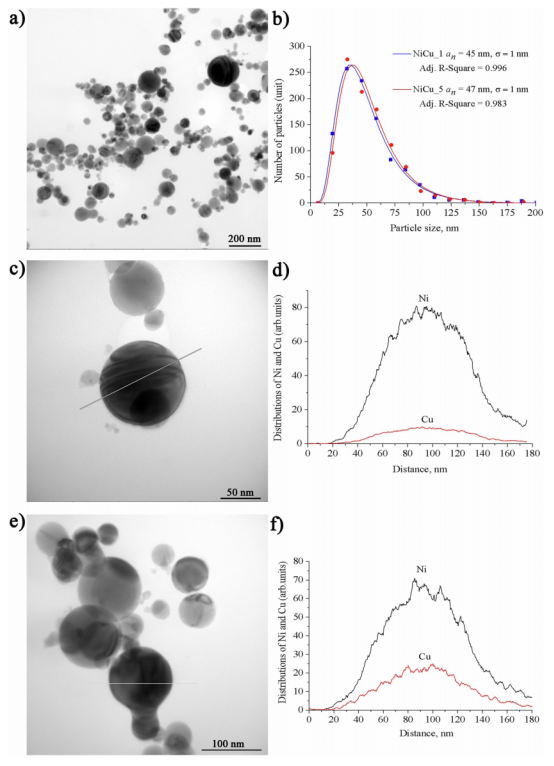

图2.NiCu纳米颗粒的显微照片(a,c,e)、粒度分布(b)和合金颗粒内的金属分布(d,f)。样品#1(c,d);样品#5(e,f)。

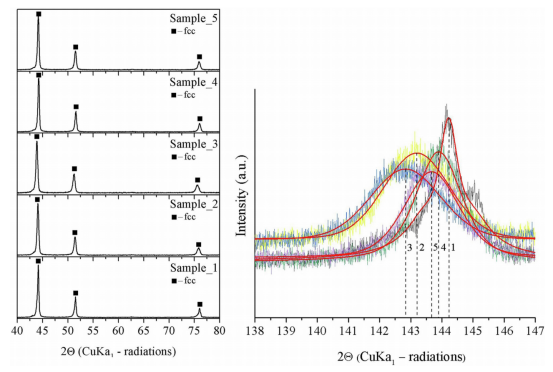

图3.基于NiCu纳米颗粒的粉末的X射线衍射分析数据。

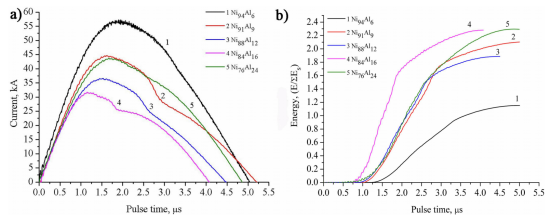

图4.镍和铝丝联合电爆炸的时间相关性I(t)(a)和E/∑Es(b)特征。
图5.NiAl纳米颗粒的显微照片(a,c,e)、粒度分布(b)和合金颗粒内的金属分布(d,f)。样品#1(c,d);样品#5(e,f)。

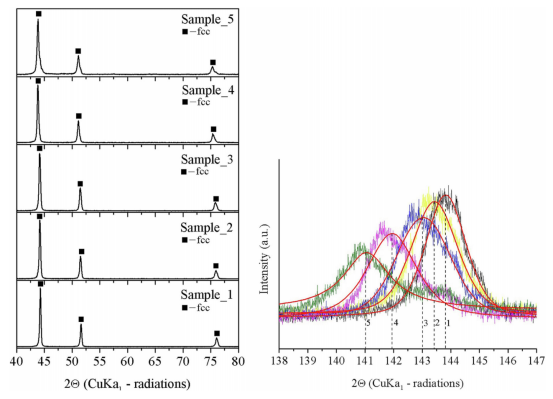

图6.基于NiAl纳米颗粒的粉末的X射线衍射分析数据。

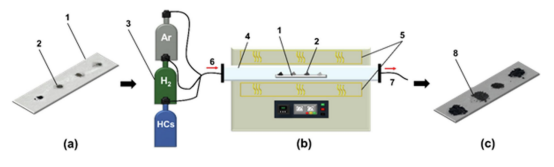

图7.催化测试装置示意图。(a)石英板上的NiM合金试样;(b)水平流石英反应器;(c)通过C2-C4分解产生的CNF样品。1—石英板;2—合金试样;3—气体容器;4—管式石英反应器;5—加热元件;6—反应混合物入口(C2-C4/H2/Ar);7—气体产物出口;8—生成的CNM样品。

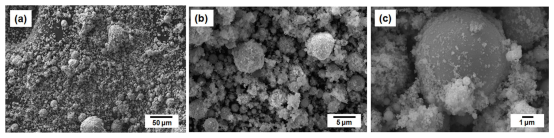

图8.原始Ni88Al12合金的形态和二级结构,SEM数据。

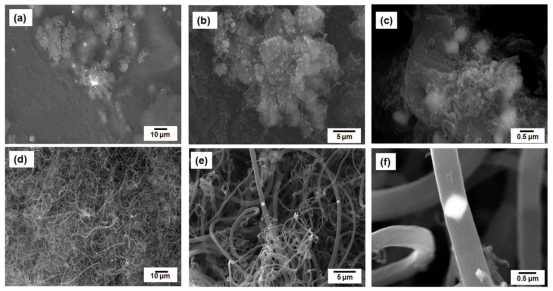

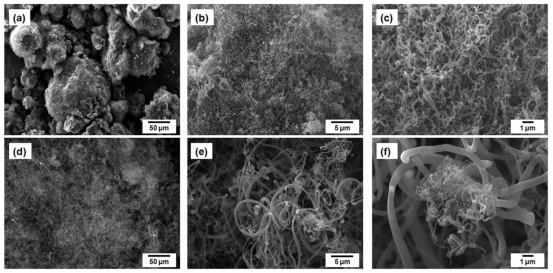

图9.650℃下,Ni88Al12(a-c)和Ni95Cu5(d-f)合金通过分解C2-C4/H2混合物在30分钟内获得的碳产物的SEM图像。
图10.650℃下,Ni76Al24(a-c)和Ni78Cu22(d-f)合金通过分解C2-C4/H2混合物在30分钟内获得的碳产物的SEM图像(背散射电子模式)。

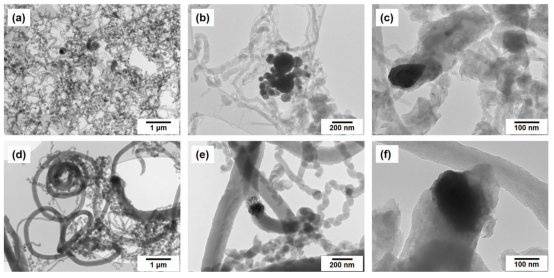

图11.在合金上获得的CNF材料的TEM数据:(a-c)Ni88Al12,(d-f)Ni95Cu5。
