DOI: 10.1002/adma.202209628
由于Al3+电子结构独特,库仑相互作用强烈,成键情况复杂(同时为共价键/离子键),与Al3+键合轨道不匹配的传统电极通常表现出缓慢的动力学过程,从而导致充电铝电池(RABs)性能较差。在此,为了打破Al3+和电极之间相互作用失配的限制,本研究开发出一种未曾涉猎的Se2.9S5.1基正极,该电级与Al3+有足够的价电子能量重叠,并且其结构易于制备。由这种新型策略构建的自支撑多通道碳纳米纤维封装Se2.9S5.1在50mA/g时的容量高达606mAh/g,表现出快速动力学(2.0A/g时为211mAh/g)、较强的稳定性(经3000次循环后在0.5A/g时为187mAh/g)和增强的柔性。同时,原位/非原位表征也揭示了RABs中SexSy的未探索机制。

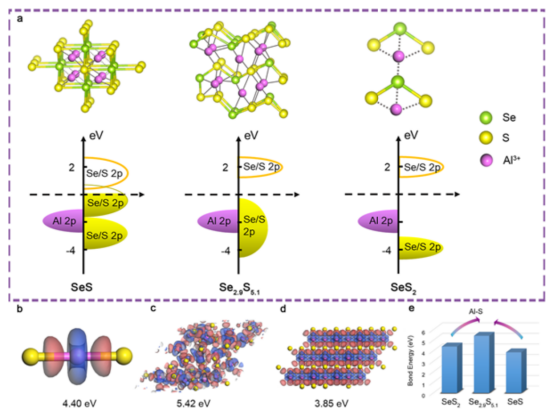

图1.SexSy和Al3+之间相互作用的理论模拟。a)新型SexSy正极的示意图,其中含有匹配/失配相互作用能键和适合/不合适Al3+存储的调节结构。b)AlS2、c)Al20S34和d)Al27S27中Al-S键的电子密度差和结合能。e)Al-S键随SexSy中Se/S比率的变化规律。
图2.制备样品的合成与表征。a)Se2.9S5.1@MCNF的制备过程示意图。b)Se2.9S5.1@MCNF的FE-SEM图像,c)Se2.9S5.1@MCNF的放大SEM图像。d)Se2.9S5.1@MCNF的HR-TEM图像。e)Se2.9S5.1@MCNF的HAADF-TEM图像,插图为SAED图谱。f)Se2.9S5.1@MCNF的TEM图像以及对应的元素映射图像。g)自支撑Se2.9S5.1@MCNF电极的照片。Se2.9S5.1@MCNF和对照样品(Se2.9S5.1和原始MCNF)的h)XRD图谱和i)拉曼光谱。j)Se2.9S5.1、MCNF和Se2.9S5.1@MCNF的TGA曲线。

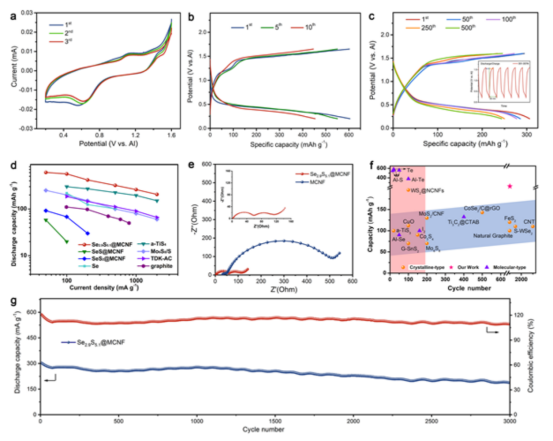

图3.Se2.9S5.1@MCNF的电化学性能。a)Se2.9S5.1@MCNF在0.2mV/s扫描速率下的循环伏安(CV)曲线。b)Se2.9S5.1@MCNF在50mA/g电流密度下的初始充电-放电曲线。c)第1、第50、第100、第250和第500次充放电曲线,插图为Se2.9S5.1@MCNF电极在500mA/g电流密度下的电压-时间曲线(351-357次循环)。d)SeS@MCNF、SeS2@MCNF、Se2.9S5.1@MCNF以及用于RABs的其他正极的额定容量。e)Se2.9S5.1@MCNF和MCNF电极的电化学阻抗谱(EIS)。f)Se2.9S5.1@MCNF和用于RABs的代表性正极材料的循环性能比较。g)Se2.9S5.1@MCNF在500mA/g下的循环性能。

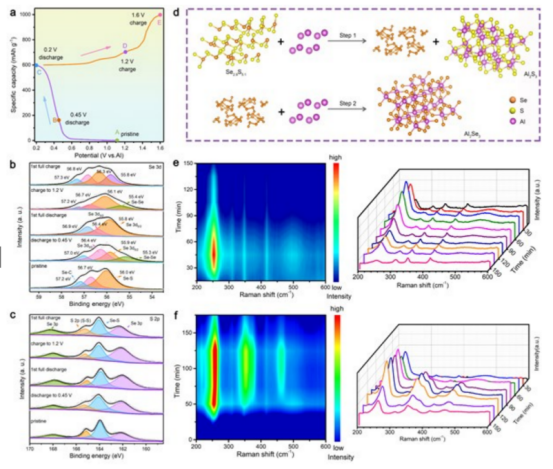

图4.通过原位/非原位光谱表征反应机理。a)Se2.9S5.1电极在代表性状态下的原位表征,即原始状态、放电至0.45V、完全放电、充电至1.2V和完全充电状态。在代表性状态下Se2.9S5.1电极中b)Se3d和c)S2p的原位XPS光谱。d)RABs中Se2.9S5.1的可能反应过程图解。e)放电过程和f)充电过程中Se2.9S5.1电极的原位拉曼光谱。

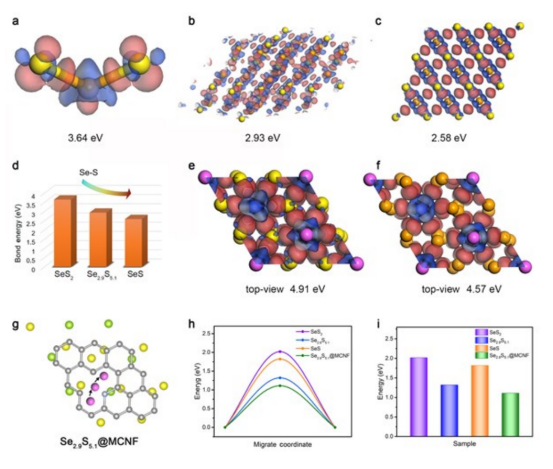

图5.RABs中SexSy反应调节的模拟。a)SeS2、b)Se2.9S5.1和c)SeS中Se-S键的电子密度差和结合能。d)Se-S键随SexSy中Se/S比率的变化规律。e)Al2S3和f)Al2Se3的电子密度差俯视图。蓝色的电子云表示电子损失,红色的电子云表明电子聚集。g)Al原子在优化的Se2.9S5.1@MCNF的晶体平面上的扩散路径示意图。h,i)SeS2、SeS、Se2.9S5.1和Se2.9S5.1@MCNF上Al原子的能垒。
