DOI: 10.1016/j.compscitech.2022.109823
为了提高热界面材料(TIM)的导热性,本研究构建了一种双取向支架,即在微观结构中既有取向碳纳米纤维(CNF),又有定向微孔通道,作为TIM的热传导路径。首先通过磁力校准和常规冷冻铸造相结合的方法制备了双取向支架,然后在真空辅助下将双取向支架浸入硅橡胶中,获得双取向支架和硅橡胶(D-AS/SR)的复合材料。通过这种方法,不仅可以充分利用CNFs的高轴向热导率,而且可以制造出长距离连续且平行的结构作为TIM的热传导路径。结果表明,在CNFs含量为7.73vol%时,D-AS/SR复合材料的导热系数达到4.66W/(m·K),这比通过常规冷冻铸造构建的复合材料高1.5倍,比纯硅橡胶高25倍。此外,D-AS/SR复合材料的抗压强度大大提高,而复合材料的电绝缘性显著降低,这限制了D-AS/SR复合材料在需要良好电绝缘条件下的使用。

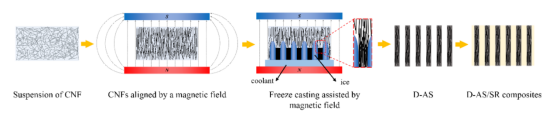

图1.D-AS/SR复合材料的方案说明。

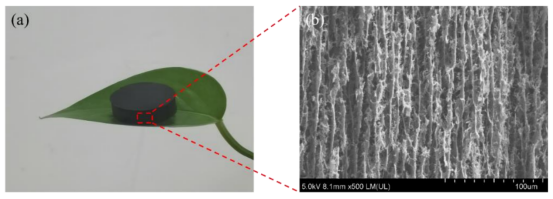

图2.(a)D-AS的数字图像和(b)SEM图像。

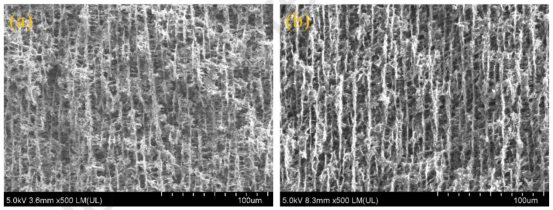

图3.(a)AS和(b)D-AS的SEM图像。

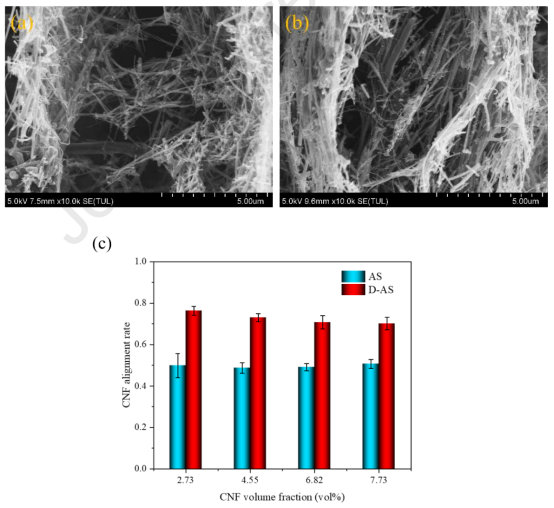

图4.(a,b)AS和D-AS支架中CNFs排列的SEM图像。(c)AS和D-AS的平均CNF对准率。
图5.(a)D-AS/SR复合材料的数字图像和(b,c)SEM图像。

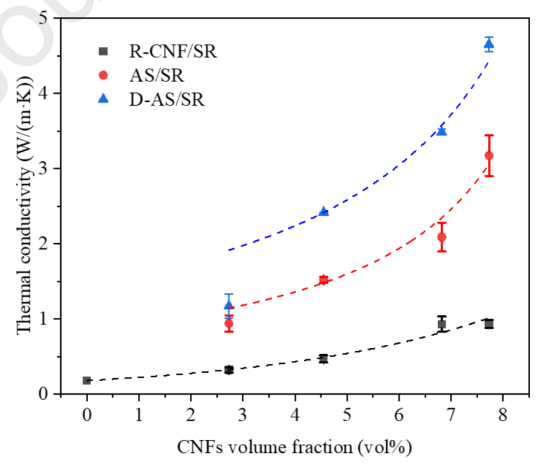

图6.不同CNFs体积分数的复合材料的导热系数。

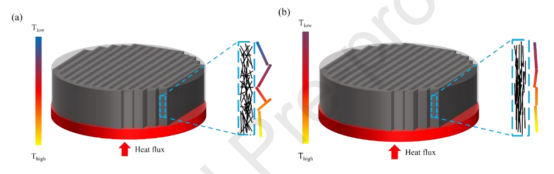

图7.(a)AS/SR复合材料和(b)D-AS/SR复合材料厚度方向的传热示意图。
图8.不同CNFs体积分数的复合材料的导热系数增强(η)。
图9.(a)复合材料的光学照片和红外热图像;以及(b)平均表面温度。

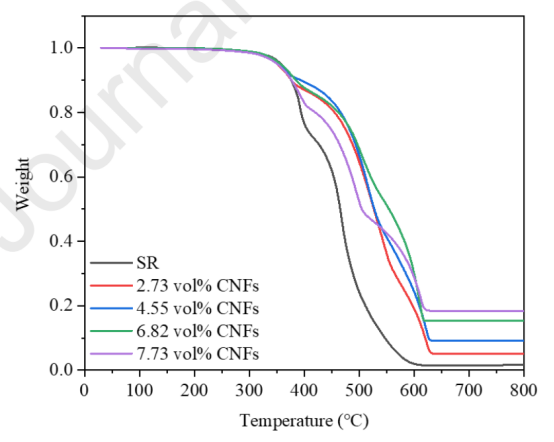

图10.复合材料的TGA曲线。

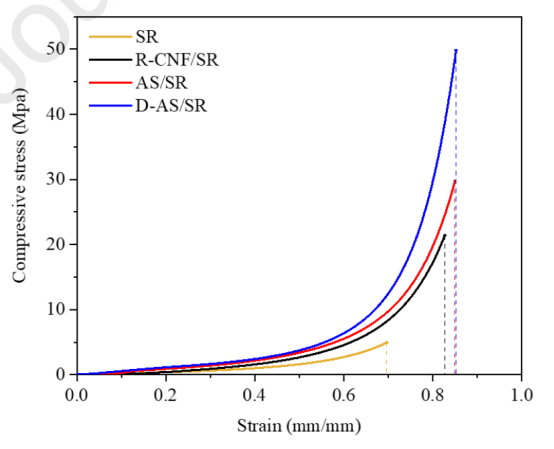

图11.复合材料的抗压强度。

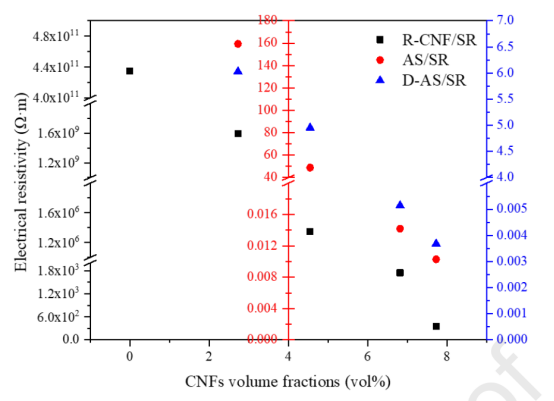

图12.复合材料的电阻率。
