DOI: 10.1021/acs.langmuir.2c01881

目前，从污染水中去除有机染料和病原菌仍然是一项重大的挑战。在本研究中，作者通过静电纺丝和共沉淀法合成了S型异质结Ag2MoO4/ZnFe2O4（AMO/ZFO）复合纳米纤维，并将其制成光阳极。研究发现，所构建的S型异质结AMO/ZFO复合材料有效地抑制了光生载流子的复合，并且使其具有更多暴露的活性位点和更大的比表面积。得益于几项性能的改善，AMO/ZFO复合材料表现出优异的光电催化性能。结果表明，在可见光照射下，AMO/ZFO-3对亚甲基蓝的光电催化降解率在50min内达到76.2%，对沙门氏菌的杀灭率在80min内达到83.6%。更重要的是，经过四个测试循环后，由于其高稳定性，AMO/ZFO-3仍然具有较好的杀灭病原菌和降解有机染料的能力。总体而言，这项工作为有机染料和病原菌的氧化提供了一种可行的方法。

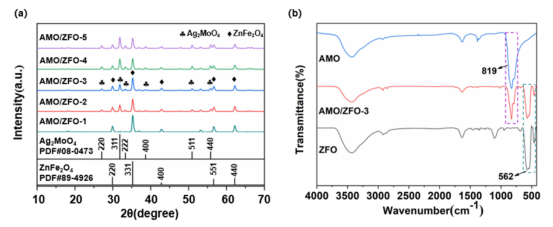

图1.（a）不同比例的AMO/ZFO的XRD图谱；（b）ZFO、AMO和AMO/ZFO-3的FTIR光谱。

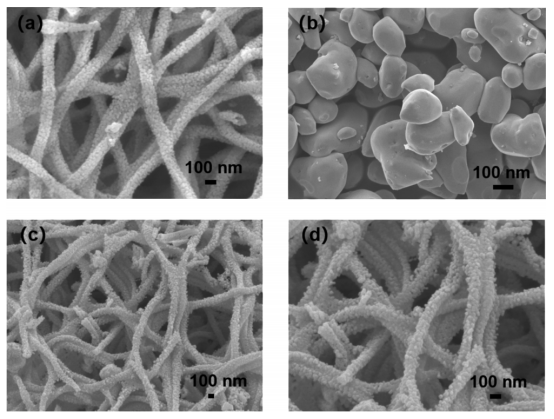

图2.不同放大倍数下ZFO（a）、AMO（b）和AMO/ZFO-3（c,d）的SEM图像。

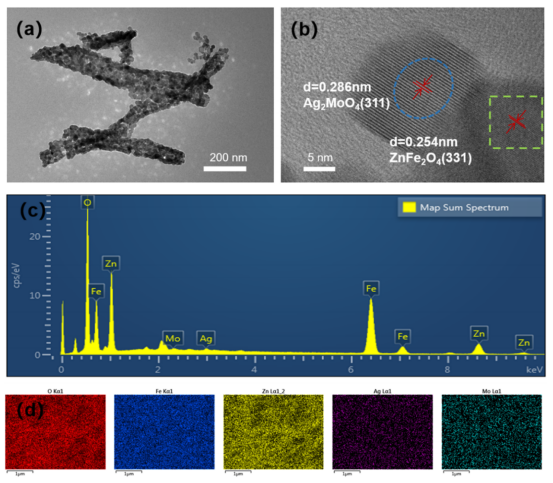

图3.AMO/ZFO-3的TEM图像（a）、HRTEM图像（b）和EDS光谱（c,d）。

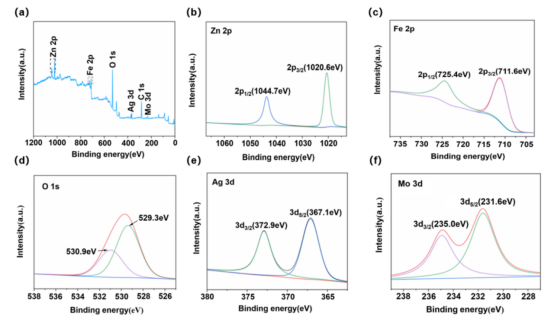

图4.AMO/ZFO-3的XPS光谱：（a）全扫描，（b）Zn2p，（c）Fe2p，（d）O1s，（e）Ag3d和（f）Mo3d。

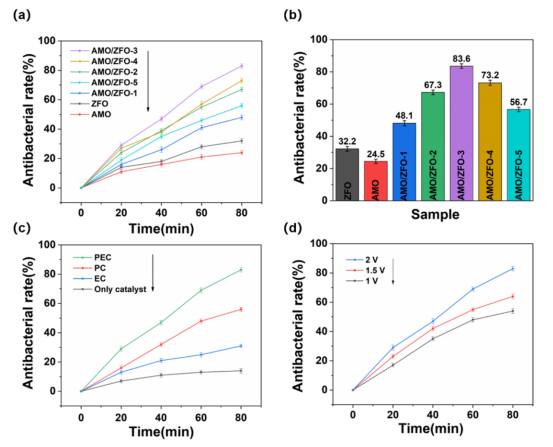

图5.（a,b）可见光下样品的抗菌率；（c）AMO/ZFO-3在PC（光催化）、EC（电催化）和PEC（光电催化）下的抗菌率；（d）不同偏置电压下AMO/ZFO-3的抗菌率。

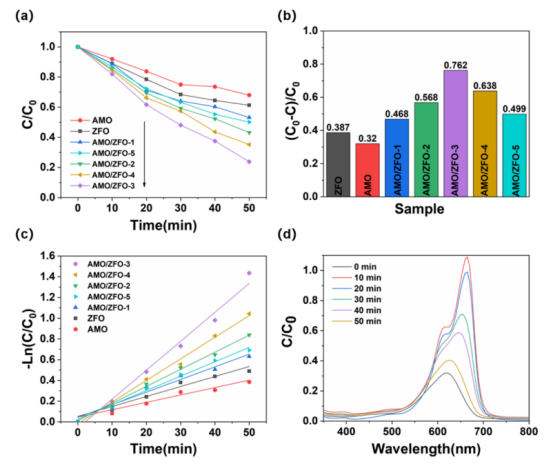

图6.在光照条件下，ZFO、AMO和一系列AMO/ZFO复合材料的MB降解率（a,b）和相应的动力学分析（c）；（d）AMO/ZFO-3样品在不同时间点的紫外吸收光谱。

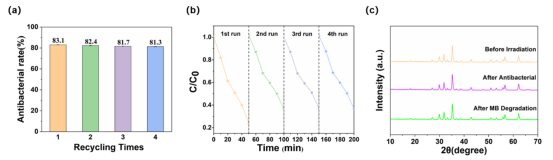

图7.（a）AMO/ZFO-3在可见光下对沙门氏菌的四循环抑菌实验，（b）AMO/ZFO-3在可见光下降解MB的四次循环，以及（c）四循环抑菌和MB降解实验前后AMO/ZFO-3的XRD图谱。

图8.（a）可见光下不同捕获剂对MB的降解时间曲线和（b）降解速率曲线。

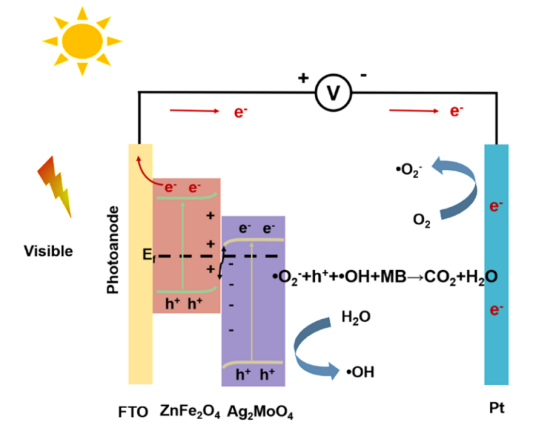

图9.光电催化机理图。
