DOI: 10.1016/j.ijhydene.2022.09.300
提高细菌负载量和细胞外电子转移(EET)效率是提高微生物燃料电池(MFCs)整体性能的有前途的策略。在此,本研究采用静电纺丝和共过滤方法制备了一种定向碳纳米纤维-细菌(ACNF-细菌)混合物,将其用作一种高效阳极。与原始碳布(CC)阳极相比,ACNF基质显示出丰富的多孔结构、大的比表面积和明显改善的电催化性能。具体而言,使用ACNF-细菌阳极的MFC可实现704mW/m2的最大功率密度,比使用CNF和CC阳极的电池分别高出1.7和2.1倍。令人印象深刻的是,ACNF-细菌阳极的库仑效率和化学需氧量(COD)去除率分别达到47.4%和87.9%,远远超过CC阳极(29.3%和47.6%)。考虑到低成本、简便制备和高功率输出等综合因素,这种新型ACNF-细菌阳极为大规模构建高性能、低成本的MFCs提供了巨大的潜力。

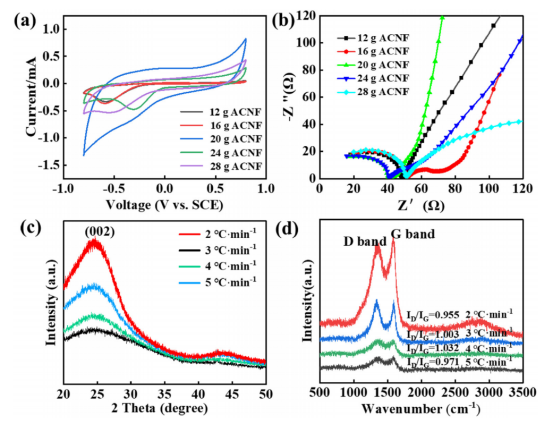

图1.不同质量的ACNF的电化学性能:(a)CV曲线,(b)EIS曲线。20g ACNF在不同碳化加热速率下的(c)XRD图和(d)拉曼光谱。

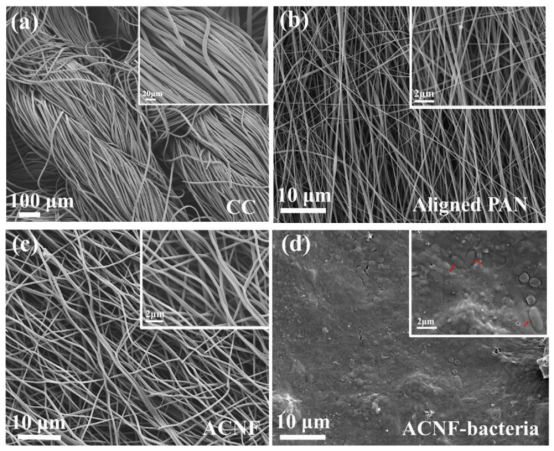

图2.(a)CC的SEM图像,(b)定向PAN的SEM图像,(c)ACNF的SEM图像,(d)ACNF-细菌的SEM图像,红色箭头为微生物细胞。

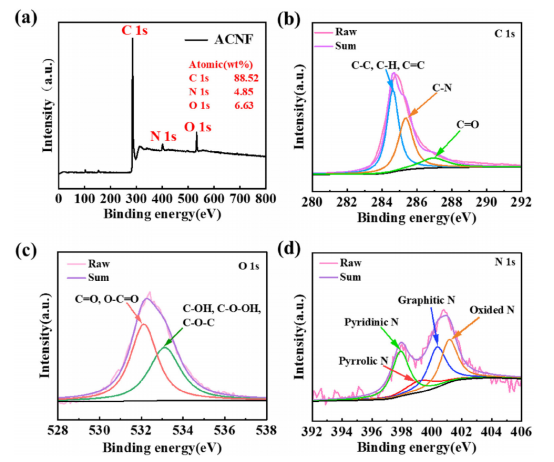

图3.(a)20g ACNF在2℃/min下的XPS光谱,以及(b)C1s、(C)O1s和(d)N1s光谱。

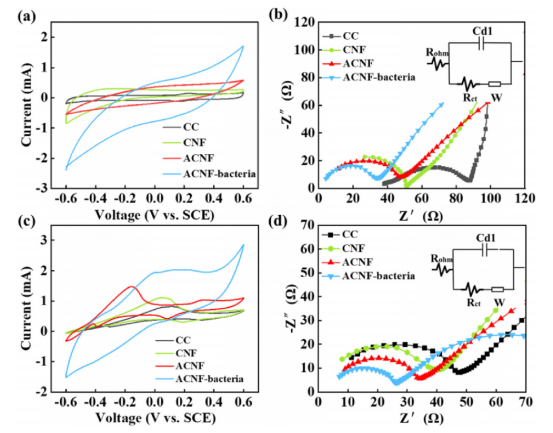

图4.接种前(a)和接种后(c)阳极在N2饱和阳极电解液中的CVs,扫描速率为10mV/s。接种前(b)和接种后(d)阳极在1000KHz-10Hz频率下的奈奎斯特图。(W:瓦尔堡阻抗;Cd1:电容)。

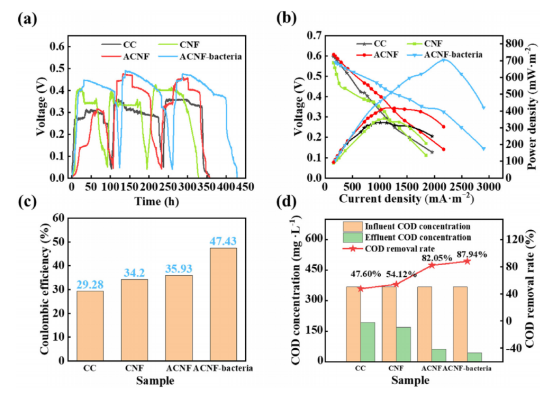

图5.(a)电压-时间曲线,(b)功率密度和极化曲线,(c)库仑效率,(d)MFCs流入和流出中COD的影响。
图6.附着在CC阳极(a1和a2)、CNF(b1和b2)、ACNF阳极(c1和c2)和ACNF-细菌阳极(d1和d2)上的生物膜的低倍和高倍SEM图像。红色箭头表示微生物细胞。插图为相应的CLSM图像。

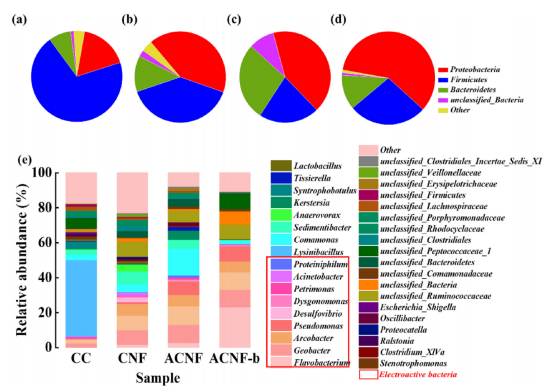

图7.不同阳极的微生物群落16S rRNA基因序列的分类:(a)CC阳极样品,(b)CNF阳极样品,(c)ACNF阳极样品和(d)ACNF-细菌阳极样品,以及(e)基因水平下,所制备阳极上生物膜的不同细菌群落。

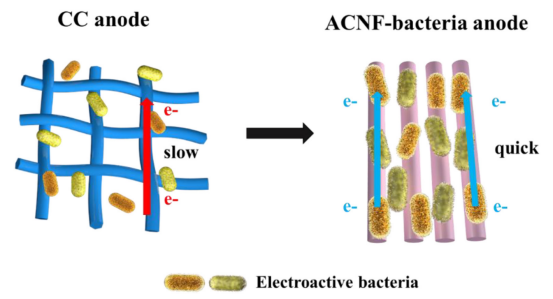

图8.CC和ACNF-细菌阳极可能的细胞外电子转移机理。
