DOI: 10.3390/polym14204288

本研究将可口可乐®瓶作为PET聚合物（rPET）源，以生产电纺聚合物纳米纤维。该纳米纤维是由掺入不同浓度还原氧化石墨烯（rGO）的聚合物溶液静电纺丝而成，以用于体感电刺激。通过SEM、TEM、拉曼、DSC、TGA和DMA对rPET/rGO纳米纤维毡进行了表征，结果表明，在静电纺丝rPET纤维中掺入rGO产生了rPET/rGO复合材料。然后，评估了rPET/rGO复合材料用于构建干电极的可能应用。此外，在对众多志愿者的初步测试中，rPET/rGO干电极显示出令人满意的结果。总体而言，rPET/rGO复合材料在制作干电极方面表现出良好的性能和适用性，并且这些电极可作为构建电化学传感器的干电极或可穿戴电极。

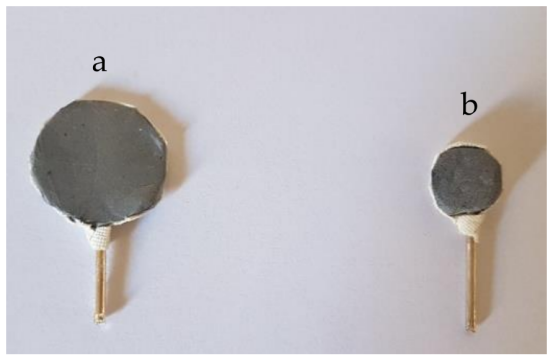

图1.（a）直径18mm和（b）直径10mm的rPET/rGO-1.25电极。

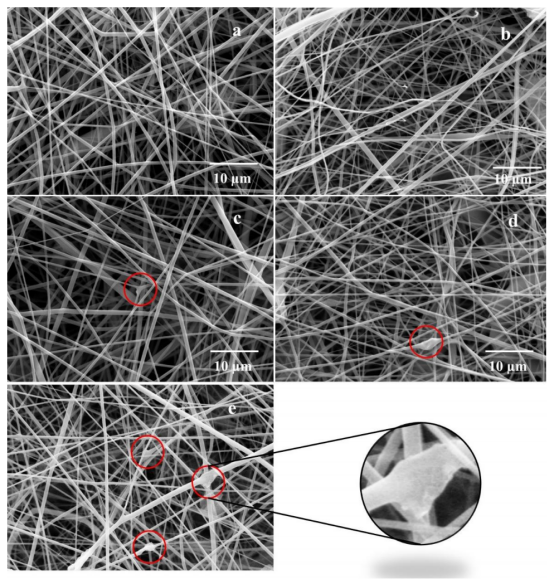

图2.（a）rPET、（b）rPET/rGO-0.5、（c）rPET/rGO-0.75、（d）rPET/rGO-1.0和（e）rPET/rGO-1.25的SEM图像。

图3.rPET和rPET/rGO纳米纤维的平均纤维直径。

图4.（a）rPET、（b）rPET/rGO-0.5、（c）rPET/rGO-0.75、（d）rPET/rGO-1.0和（e,f）rPET/rGO-1.25的透射电子显微镜图像。

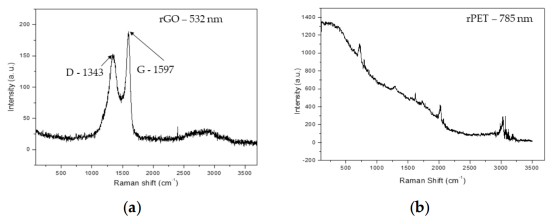

图5.（a）rGO和（b）rPET样品的拉曼光谱。

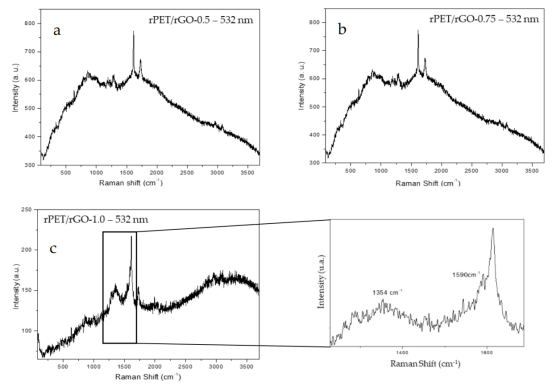

图6.（a）rPET/rGO-0.5、（b）rPET/rGO-0.75和（c）rPET/rGO-1.0复合材料的拉曼光谱；重点显示了石墨烯特有的D和G带。

图7.不同强度下，rPET/rGO-1.25样品在（a）1598cm-1和（b）1589cm-1处位移的拉曼光谱。

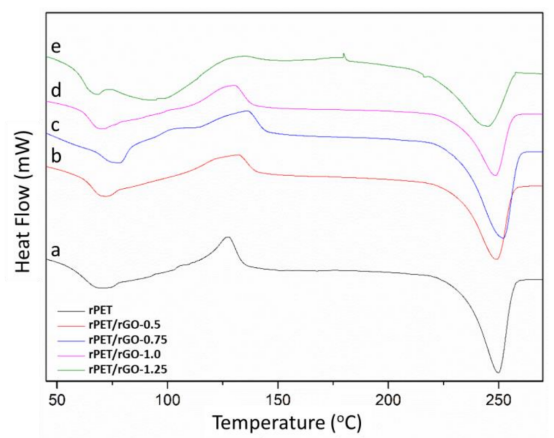

图8.（a）rPET、（b）rPET/rGO-0.5、（c）rPET/rGO-0.75、（d）rPET/rGO-1.0和（e）rPET/rGO-1.25的DSC曲线。

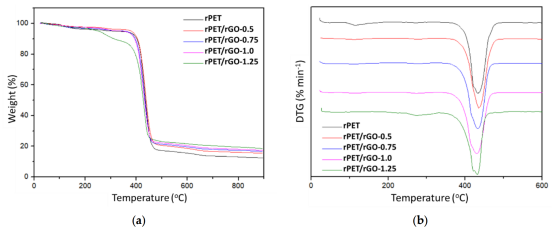

图9.（a）rPET和rPET/rGO聚合物纳米纤维在N2中于20℃升温速率下的TGA和DTA曲线。

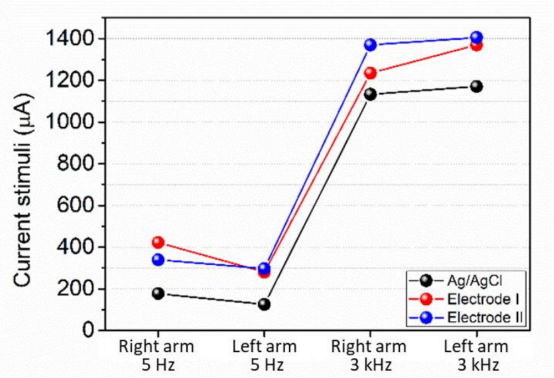

图10.在5Hz和3000Hz的频率下，Ag/AgCl和rPET/rGO-1.0电极的电流刺激值与受刺激肢体之间的函数关系。
