DOI: 10.1016/j.jmrt.2022.09.129

聚合物材料的回收利用是一种能够减少原材料使用、避免不必要处理的可持续性选择。一个很好的示例是通过溶液吹纺（SBS）对其进行加工，这可能会制备出纳米纤维涂层。这种加工技术具有生产成本低、系统相对简单、产量高等优点。在本研究中，首次使用四氢呋喃溶剂溶解三种不同浓度（5、10和15g/L）的再生聚碳酸酯（RPC），以通过SBS技术生产纳米纤维。采用扫描电子显微镜（SEM）研究了纳米纤维形态。SEM显微照片显示，在5g/L的RPC浓度下，不可能产生纳米纤维。虽然在10g/L RPC下形成了纳米纤维，但不可避免地会出现一些液滴。研究发现，15g/L的RPC是生成无液滴纳米纤维的理想浓度。

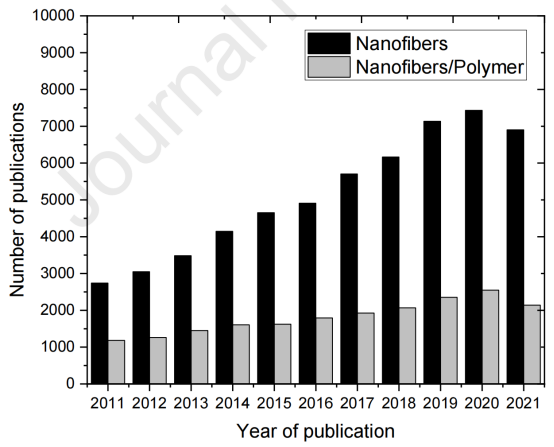

图1.2011至2021每年关于纳米纤维和纳米纤维/聚合物的出版物数量示意图。

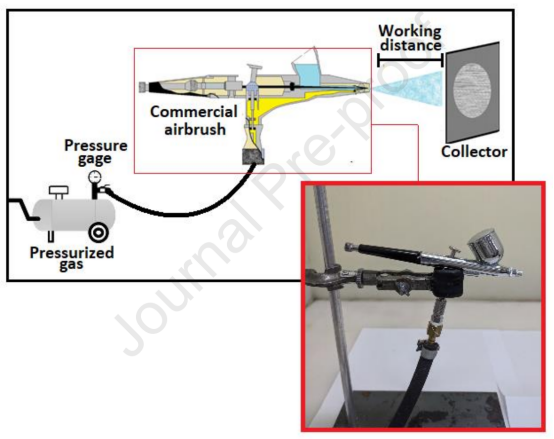

图2.溶液吹纺示意图。

图3.（a）100x、（b）500x、（c）2000x和（d）8000x不同放大倍率下由SBS加工的5g/L RPC的显微照片。

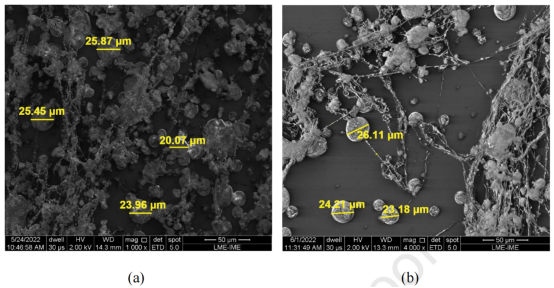

图4.（a）1000x和（b）4000x放大倍率下由SBS加工的10g/L RPC的显微照片。

图5.1000x放大倍率下由SBS加工的15g/L RPC的显微照片。

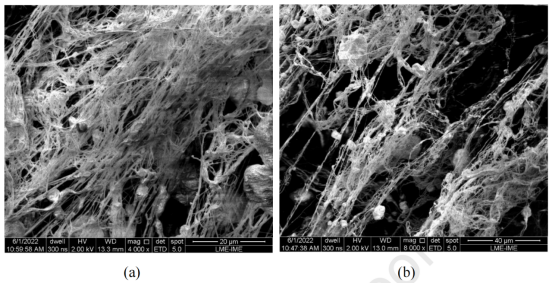

图6.（a）4000x和（b）8000x放大倍率下由SBS加工的15g/L RPC的显微照片。

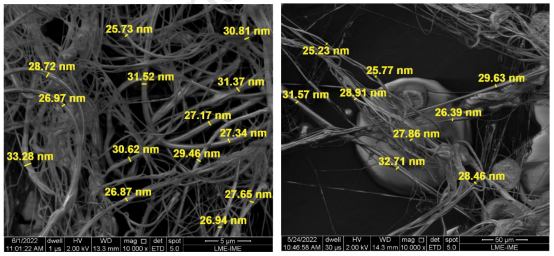

图7.10000x放大倍率下由SBS加工的15g/L RPC的显微照片。

图8.由SBS加工15g/L RPC得到的235根纤维的直径直方图。
