DOI: 10.3390/polym14194239
响应型材料,即智能材料,能够根据某些外部信号改变其物理或化学特性。结合了pH敏感性和独特纳米纤维特性的加酸显色纳米纤维材料的开发能够实现一些新的有趣应用,尤其是当染料浸出等常见问题得到成功解决时。在此,作者采用一锅法,由含各种加酸显色染料(溴百里酚蓝、溴甲酚绿和百里酚蓝)和醋酸纤维素组合的纺丝溶液来制备多糖基加酸显色纳米纤维材料。通过使用络合剂聚二甲基二烯丙基氯化铵(PDADMAC)来解决抑制浸出的问题。使用高产量无针静电纺丝系统研究了混合纺丝溶液的制备、表征以及形成连续纳米纤维的能力。从流变特性、化学结构、形态和功能性等方面对所制备的混合溶液和纳米纤维进行表征。当暴露于不同pH值时,所制备的纳米纤维加酸显色结构存在明显的颜色变化,添加络合剂后,染料浸出减少。溴甲酚绿的浸出率降低了61%,而溴百里酚蓝和百里酚蓝的浸出率分别降低了95%和99%。

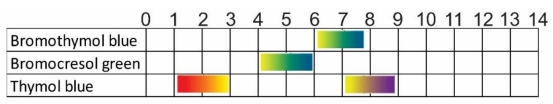

图1.加酸显色染料的pH范围。

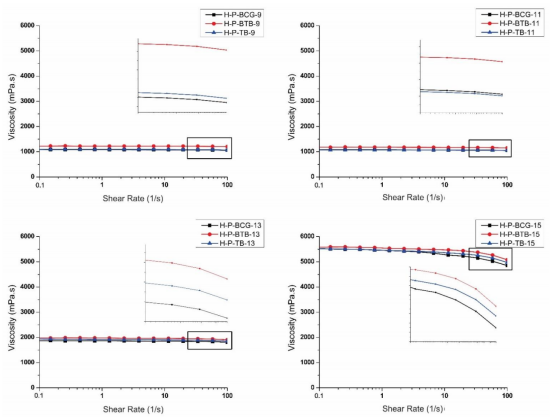

图2.含不同浓度CA的混合溶液的粘度曲线。

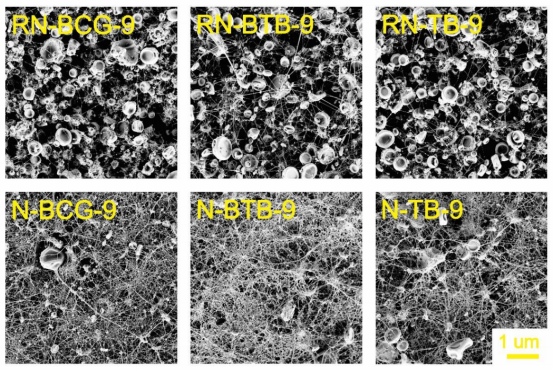

图3.由含9wt%CA的混合溶液制备的电纺纤维的SEM图像,与其各自的参照纳米纤维进行比较(对于所有样品,图像的放大倍率为5K)。

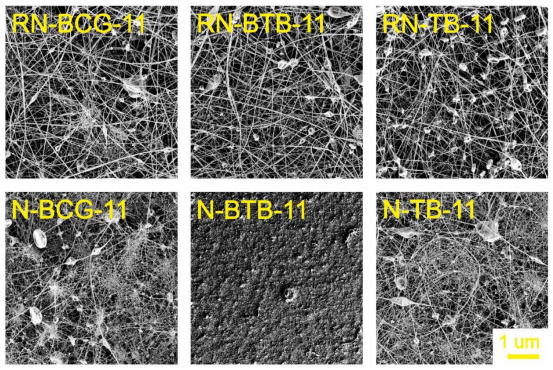

图4.由含11wt%CA的混合溶液制备的电纺纤维的SEM图像,与其各自的参照纳米纤维进行比较(对于所有样品,图像的放大倍率为5K)。

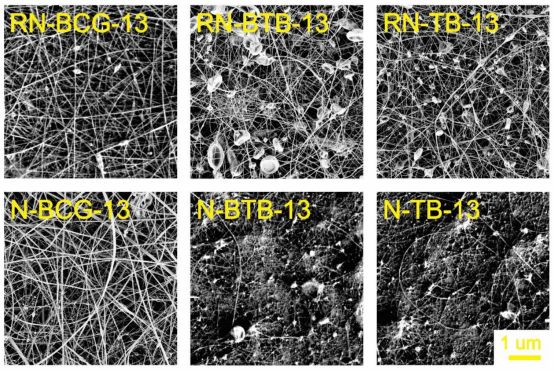

图5.由含13wt%CA的混合溶液制备的电纺纤维的SEM图像,与其各自的参照纳米纤维进行比较(对于所有样品,图像的放大倍率为5K)。

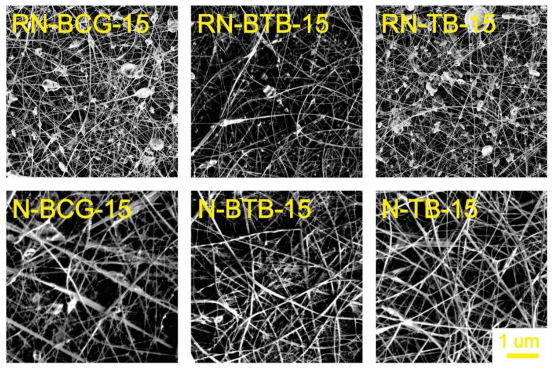

图6.由含15wt%CA的混合溶液制备的电纺纤维的SEM图像,与其各自的参照纳米纤维进行比较(对于所有样品,图像的放大倍率为5K)。

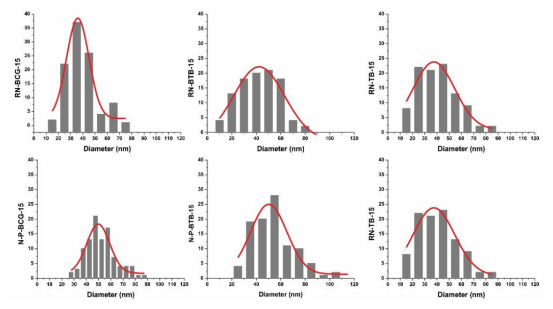

图7.参照以及由含15wt%CA的混合溶液制备的杂化纳米纤维的尺寸分布。
图8.杂化纳米纤维暴露于不同pH缓冲液前后的颜色变化,以及这些纳米纤维暴露于不同pH缓冲液的CIEL*a*b:(a)N-P-BCG-15、(b)N-P-BTB-15和(c)N-P-TB-15。

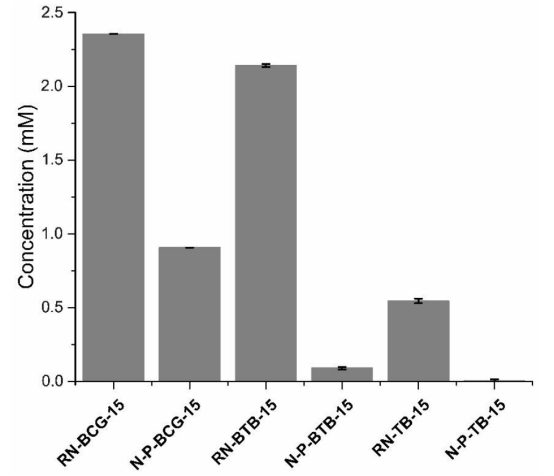

图9.杂化纳米纤维及其对应参照的浸出机理。
