DOI: 10.1016/j.ijhydene.2022.08.265
本研究采用高温固相工艺制备了Co2B储氢材料。通过静电纺丝和水热合成制备了不同尺寸、结构和形貌的TiO2纳米纤维(TiO2-NF)和TiO2多孔纳米管(TiO2-NT)。为了提高导电性,采用碱性水热法合成了还原氧化石墨烯/TiO2纳米管复合材料(RGO/TiO2-NT)。三维多孔TiO2纳米管附着在二维RGO上并形成均匀的分散体。为了提高Co2B的电化学性能,采用球磨法制备了Co2B掺杂TiO2-NF、TiO2-NT和RGO/TiO2-NT复合材料。最终,所有复合电极均表现出比普通Co2B更高的放电容量。其中,用RGO/TiO2-NT改性的Co2B显示出最高的放电容量(691.4mAh/g)。具有大比表面积和独特管状多孔结构的TiO2-NT可以提供足够的电化学活性位点来锚定氢并提高Co2B的电催化活性,同时,RGO/TiO2-NT中具有优异导电性的RGO组分可以进一步提供快速通道用于充电/放电过程中的电荷转移。此外,TiO2-NF、TiO2-NT和RGO/TiO2-NT掺杂后,Co2B的耐腐蚀性、HRD和动力学性能也得到了增强。

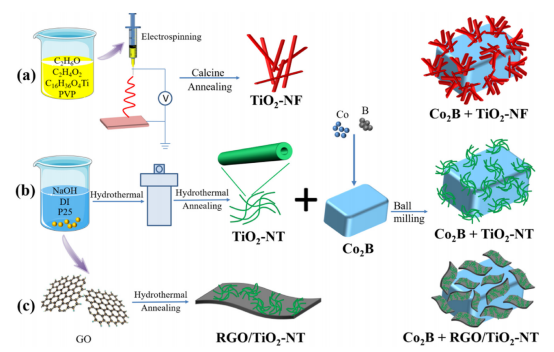

图1.Co2B+TiO2-NF、Co2B+TiO2-NT和Co2B+RGO/TiO2-NT的制备示意图。
图2.TiO2-NF、TiO2-NT和RGO/TiO2-NT样品的XRD、SEM、TEM图和N2吸附-解吸等温线。

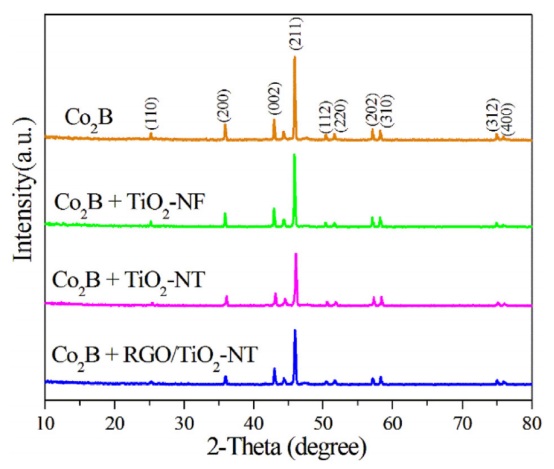

图3.Co2B、Co2B+TiO2-NF、Co2B+TiO2-NT和Co2B+RGO/TiO2-NT样品的XRD图谱。
图4.(a)Co2B、(b)Co2B+TiO2-NF、(c)Co2B+TiO2-NT和(d)Co2B+RGO/TiO2-NT的SEM图像。

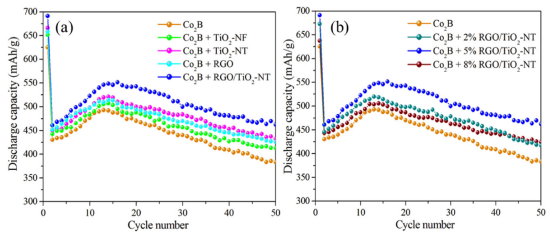

图5.Co2B和复合电极的放电容量。(a)Co2B、Co2B+TiO2-NF、Co2B+TiO2-NT、Co2B+RGO和Co2B+RGO/TiO2-NT,(b)Co2B、Co2B+2%RGO/TiO2-NT、Co2B+5%RGO/TiO2-NT和Co2B+8%RGO/TiO2-NT。

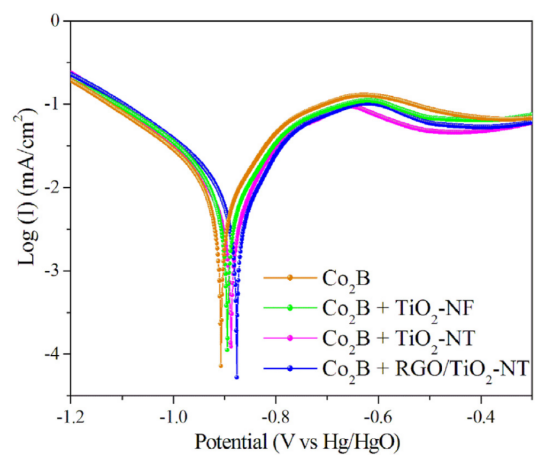

图6.Co2B和复合电极的动电位极化曲线。

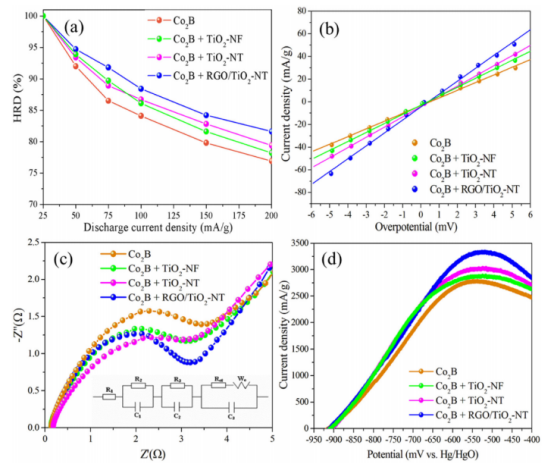

图7.(a)电极的高倍率放电特性(HRD)、(b)线性极化曲线、(c)EIS曲线和(d)阳极极化曲线。
图8.(a)复合材料的阳极电流-时间响应,(b,c)Co2B和Co2B+RGO/TiO2-NT在不同温度下的阳极电流-时间响应,(d)电极的LnD与1/T的关系。
图9.Co2B+RGO/TiO2-NT电极的氢转移机理示意图。
