DOI: 10.1007/s42765-022-00196-x

目前，圆偏振发光（CPL）活性纳米材料引起了人们的极大关注。然而，大规模制备多色和白色CPL活性纳米材料仍然是一个很大的挑战。在此，本文提出了一种实现上述目标的简单且可扩展的方法。以手性螺旋取代聚乙炔、非手性荧光染料和聚丙烯腈为原料，通过单轴静电纺丝制备了多色CPL活性纳米纤维，所得纳米纤维的最高发光不对称因子（glum）可达10-2。此外，通过同轴静电纺丝获得了白色CPL活性纳米纤维，其中所得的核壳结构具有优异的可调节性，可用于物理隔离不同的荧光染料以降低能量转移效率。因此，稳定的白色CPL发射可以实现高达10-3的glum值。值得注意的是，制备的白色发射CPL纳米纤维薄膜涂覆在UV芯片上时显示出明亮的白色圆偏振光，表明其在构建低成本柔性发光器件，例如圆偏振发光二极管方面具有广阔的应用前景。

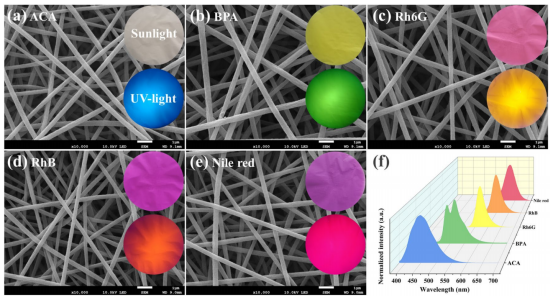

图1.含有不同非手性荧光染料a）ACA、b）BPA、c）Rh6G、d）RhB和e）尼罗红的电纺纳米纤维的SEM照片。插图展示了相应纤维薄膜样品在阳光（顶部）和UV-365光（底部）下的照片。f）静电纺丝荧光纳米纤维的归一化光致发光（PL）光谱。所有情况下激发波长均为365nm

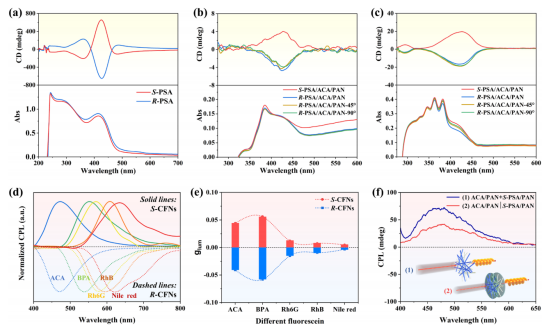

图2.a）R（S）-PSA在CHCl3中的CD和UV-Vis吸收光谱。b,c）使用漫反射圆二色方法（b）和渗透圆二色方法（c）记录的PSA/ACA/PAN纳米纤维的CD和UV-Vis吸收光谱。CD光谱在室温下记录。d）含有不同非手性荧光染料的静电纺丝纳米纤维的镜像CPL光谱（对数据进行归一化处理，对图进行平滑处理）。实线反映了S-PSA/染料/PAN纳米纤维的CPL光谱；虚线对应于R-PSA/染料/PAN纳米纤维的CPL光谱。e）含有不同非手性荧光染料的纳米纤维的最大glum值。f）由ACA/PAN和S-PSA/PAN组成的两个叠加样品的CPL光谱。示意图显示了CPL测试过程中手性薄膜和非手性荧光薄膜之间的相对位置。在测试过程中，光首先穿过荧光膜，然后穿过手性膜

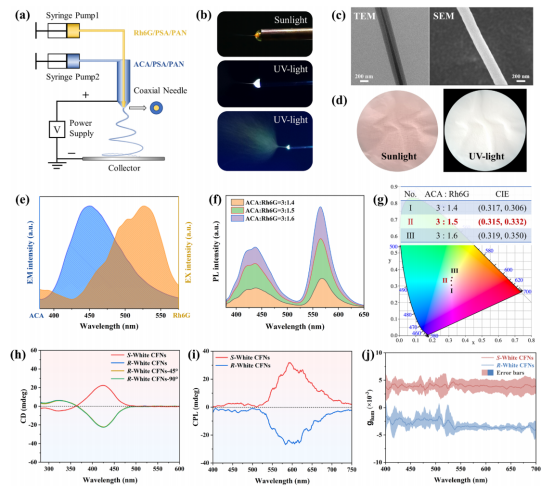

图3.a）同轴静电纺丝制备核壳纳米纤维的示意图。b）在阳光和紫外线下稳定同心泰勒锥的数码照片。c）白色发射核壳纳米纤维的TEM和SEM图像。d）在阳光和UV-365激发下具有白色发射的纳米纤维薄膜的数码照片。e）PSA/ACA/PAN的发射光谱与PSA/Rh6G/PAN的激发光谱的比较。具有不同ACA和Rh6G比例的同轴白色发射纳米纤维的f）PL光谱和g）CIE坐标图。h）白色CFNs的CD光谱。白色CFNs的i）CPL和j）glum光谱（阴影部分是误差线）

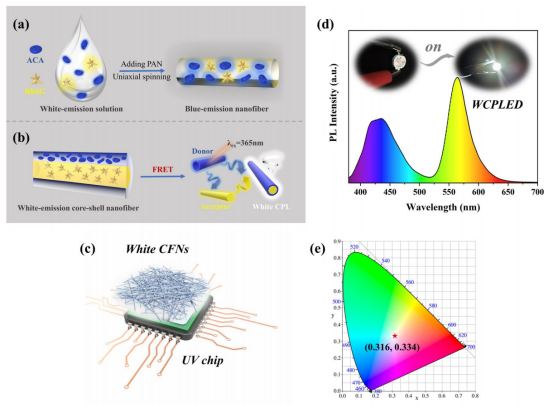

图4.a）显示ACA和Rh6G在溶液和混合纳米纤维中不同存在状态的示意图。b）核壳纳米纤维中白光形成的示意图。c）WCPLED器件示意图。d）白光发射器件的PL光谱和数字照片。e）WCPLED的CIE坐标图
