DOI: 10.1016/j.ceramint.2022.08.309
在本文中,作者提出了一种使用等离子体预处理制备性能增强的二氧化钛(TiO2)纳米纤维的新方法。该纳米纤维由电纺聚乙烯吡咯烷酮(PVP)基纳米纤维制成,其中异丙醇钛(IV)为前驱体。使用扩散共面表面阻挡放电(DCSBD)对PVP/TTIP纤维进行等离子体处理,然后在500℃、600℃和700℃下热煅烧。使用SEM、BET和XRD表征纳米结构的形态,借助XPS和ATR-FTIR分析化学成分,通过降解亚甲基蓝评估光催化活性,并使用Tauc图由漫反射光谱(DRS)确定带隙。初始等离子体处理使得聚合物基体分解,这导致在随后的热处理/煅烧过程中在较低温度下更快的氧化和结晶相变。结果表明,尽管等离子体预处理纤维具有较高的金红石比例和较低的比表面积,但其光催化性能得以增强。UV-vis DRS测量显示在700℃下具有较低的带隙能量,但在相同温度下未观察到等离子体处理(PT)和未处理(NT)样品之间的差异。

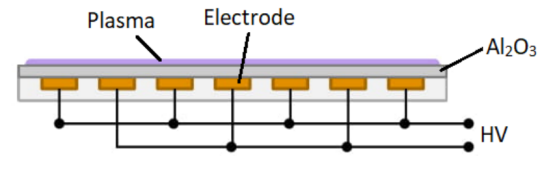

图1.DCSBD系统的横截面

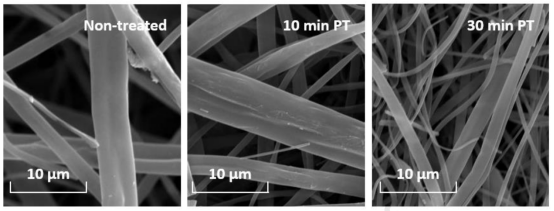

图2.未经等离子体处理、等离子体处理10分钟和等离子体处理30分钟的PVP+TTIP纳米纤维的SEM图像

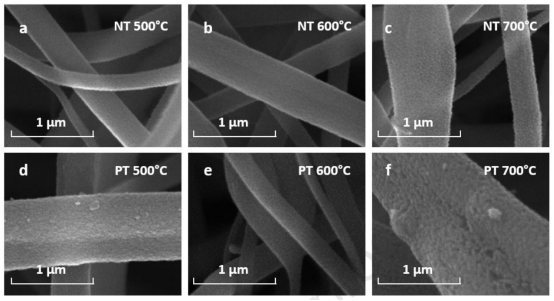

图3.NT和PT纳米纤维在不同温度下煅烧后表面的SEM图像比较

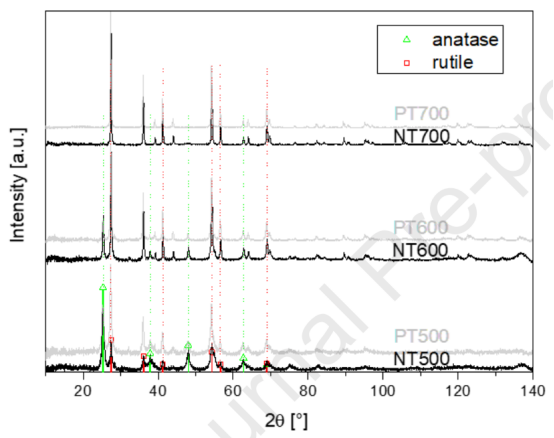

图4.未经处理(NT)和等离子体处理(PT)TiO2纳米纤维在500℃、600℃和700℃下煅烧后的X射线衍射图

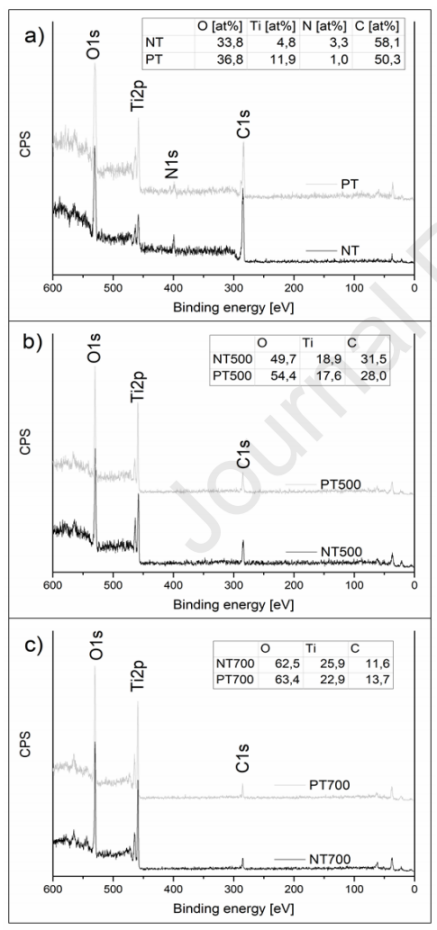

图5.未经处理(NT)和等离子体处理(PT)TTIP/PVP纳米纤维煅烧之前以及在(a)500℃和(b)700℃(c)下煅烧之后的XPS全扫描光谱

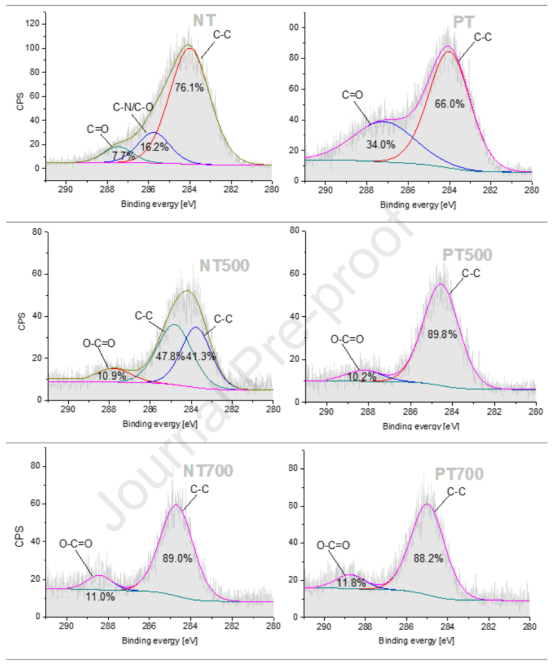

图6.未经处理(NT)和等离子体处理(PT)TTIP/PVP纳米纤维煅烧之前以及在500℃和700℃下煅烧之后C1s区域的高分辨率XPS光谱

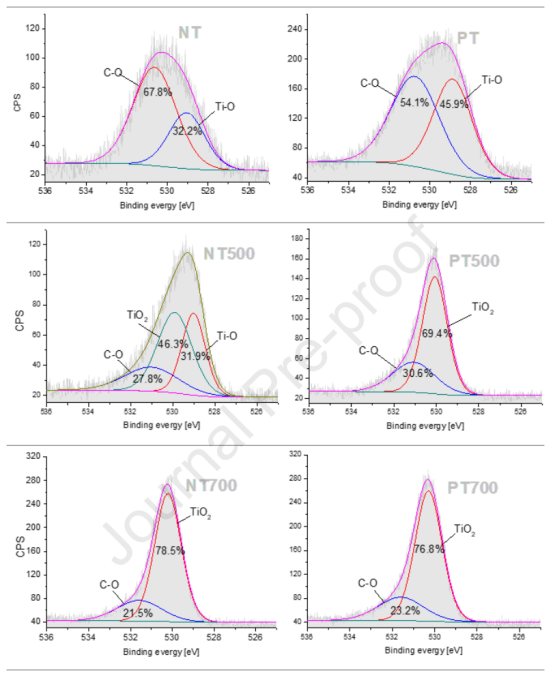

图7.未经处理(NT)和等离子体处理(PT)TTIP/PVP纳米纤维煅烧之前以及在500℃和700℃下煅烧之后O1s区域的高分辨率XPS光谱

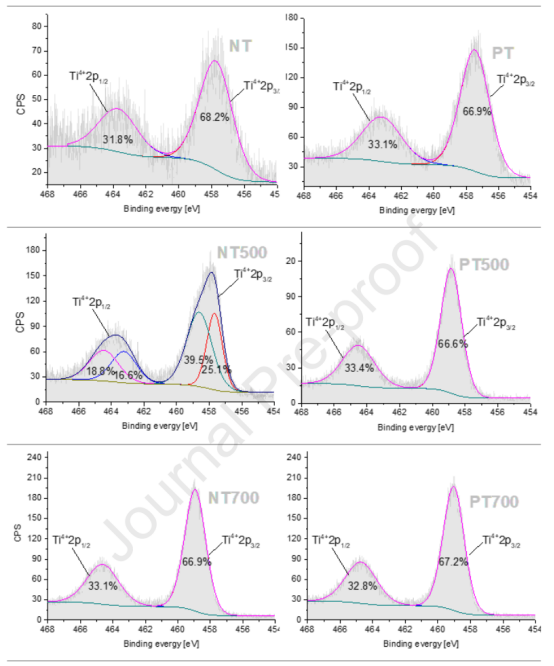

图8.未经处理(NT)和等离子体处理(PT)TTIP/PVP纳米纤维煅烧之前以及在500℃和700℃下煅烧之后Ti2p区域的高分辨率XPS光谱

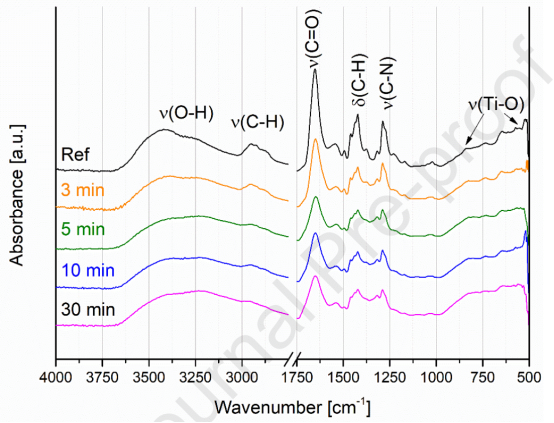

图9.TTIP/PVP纤维经DCSBD等离子体处理3、5、10和30分钟后的ATR-FTIR光谱

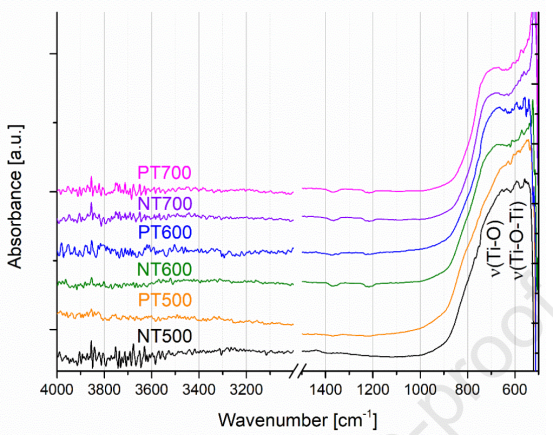

图10.未经处理和等离子体处理TiO2纤维在500℃、600℃和700℃下煅烧的ATR-FTIR光谱

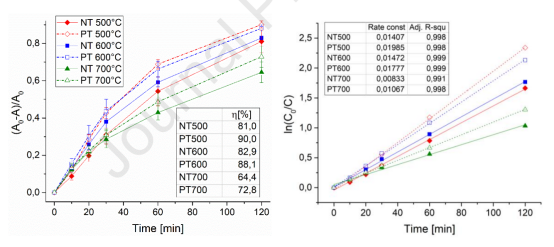

图11.在不同温度下,使用(PT)和未使用(NT)等离子体处理制备的TiO2纤维的光催化效率,证明了a)亚甲基蓝的及时降解和b)符合Langmuir-Hinshelwood模型的脱色

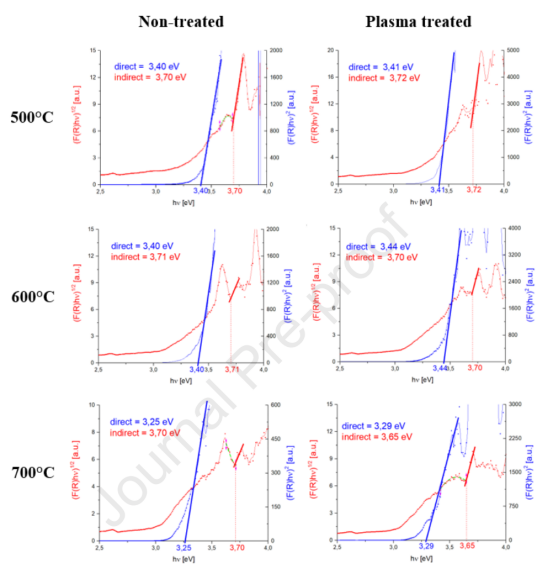

图12.在不同温度下,使用(PT)和未使用(NT)等离子体处理制备的TiO2纤维的Tauc图。每个图均取自在相同条件下制备的3个不同样品的平均值
