DOI: 10.1021/acsanm.2c02436

本研究首先通过静电纺丝法制备了纯In2O3纳米纤维（NFs），然后通过Pd改性获得Pd-In2O3 NFs，并进一步用于室温氢气（H2）传感。系统地研究了所得样品的化学成分、形貌和结构。在室温以及不同H2浓度下测试了传感器的传感性能。Pd负载为1.5wt%的Pd@In2O3 NF传感器在室温下对10,000ppm H2具有出色的选择性、高响应（Ra/Rg=293.6）、较短的响应时间（12s）和恢复时间（23s），这不仅是由于Pd的催化性能和化学敏化性，而且还归因于多孔结构的高比表面积。优异的传感性能表明，Pd@In2O3纳米复合材料在室温下检测低浓度H2方面具有广阔的应用前景。

图1.纯In2O3 NFs和Pd@In2O3 NFs的制备示意图。

图2.In-Pdx样品的XRD光谱。

图3.（a）In2O3 NF前驱体、（b,c）In-0和（d）In-Pd1.5的SEM图像；（e）In-Pd1.5的相应元素映射和（f）EDS光谱；（g）In-Pd1.5的TEM图像；（h）In-Pd1.5的高分辨率TEM图像；（i）来自（h）中标记的矩形区域的高分辨率TEM（HRTEM）图像。

图4.In-0的N2吸附-解吸曲线以及孔径分布。

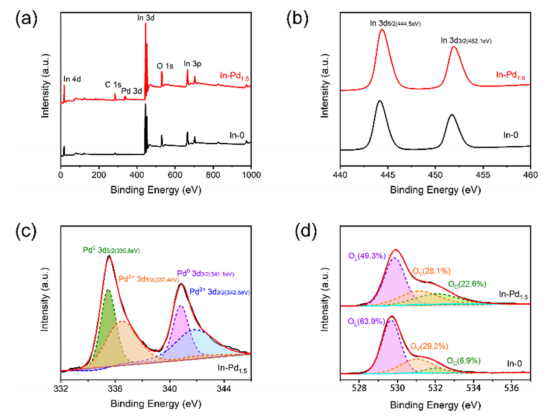

图5.In-0和In-Pd1.5的XPS光谱：（a）宽XPS光谱，（b）In3d，（c）Pd3d，和（d）O1s。

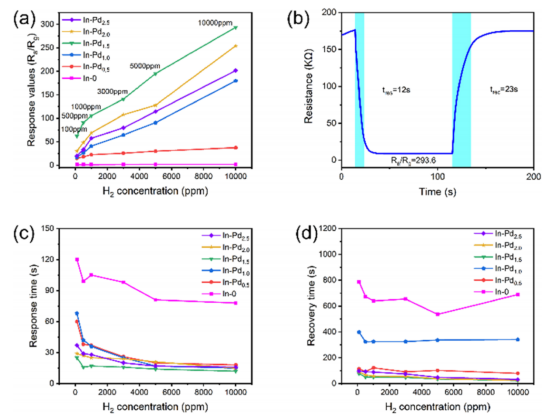

图6.（a）In-Pdx样品在室温下对不同浓度氢气的响应；（b）In-Pd1.5在室温下对10,000ppm H2的动态响应连续性曲线；（c）In-Pdx的响应时间和（d）恢复时间。

图7.In-Pdx在室温下对不同浓度H2的动态响应连续性曲线：（a）In-0；（b）In-Pd0.5；（c）In-Pd1.0；（d）In-Pd1.5；（e）In-Pd2.0；（f）In-Pd2.5。

图8.（a）In-Pd1.5样品在室温下对10,000ppm H2的重复性测试和（b）稳定性测试；（c）对10,000ppm类似气体的选择性；（d）In-Pd1.5和In-0样品在不同湿度值下对10,000ppm H2的响应。

图9.（a）In2O3 NFs和（b）Pd@In2O3 NFs的氢气传感机制。
