中国科学院广州能源研究所张灵志J. Alloys Compd.:自支撑PM-CNF膜的制备及其作为正极宿主在Li-Se电池中的应用
2023/2/23 14:25:23 admin

DOI: 10.1016/j.jallcom.2022.167014



作为一种活性材料,硒因其在可充电电池中的高体积比容量和比S更好的导电性而备受关注。在此,研究者通过静电纺丝聚丙烯腈(PAN)和聚(苯乙烯磺酸)-三聚氰胺盐溶液,然后进行碳化和活化处理,设计并制备了一种碳纳米纤维膜(PM-CNF)作为自支撑硒宿主。PM-CNF具有超强的柔性和8.92%的高N掺杂水平(吡咯-N:2.15%,吡啶-N:3.07%),有利于离子扩散和电子转换。自支撑PM-CNF/Se正极在0.5C时可提供570mAh/g的高可逆容量,在8C时可提供375mAh/g的优异额定容量,以及在1800次循环期间的循环稳定性。出色的电化学性能可归因于高锂离子扩散系数(2.99×10-9cm2/s)和电容贡献率(0.1mV/s时为77.1%)。对充电/放电过程的分析表明,在第一次循环过程中没有观察到聚硒化物中间体,因此抑制了聚硒化物在循环过程中的穿梭效应,这主要有助于长循环稳定性。

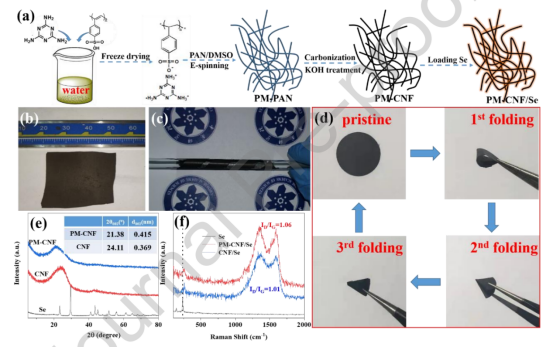

图1.(a)PM-CNF/Se正极合成工艺示意图;(b)PM-CNF膜的照片;展示PM-CNF膜(c)和PM-CNF/Se正极(d)柔性的照片;PM-CNF膜、CNF膜和纯Se的XRD图谱(e);PM-CNF/Se正极、CNF/Se正极和纯Se的拉曼光谱(f)。



图2.PM-PAN膜(a)、PM-CNF膜(b)和PM-CNF/Se正极(c)的SEM图;PM-CNF/Se正极的TEM图(d)、HRTEM图(e)和SAED图(f);(g)PM-CNF/Se正极的STEM以及相应的元素映射(S、N、O、C和Se)图像。



图3.(a)PM-CNF膜的氮气吸附/解附等温线和孔径分布曲线;CNF/Se正极(b)和PM-CNF/Se正极(c)的高分辨率Se3d XPS光谱;CNF/Se正极(d)和PM-CNF/Se正极(e)的高分辨率N1s XPS光谱;(f)CNF/Se正极和PM-CNF/Se正极中不同N掺杂类型的含量比较。



图4.(a)PM-CNF/Se正极前三个循环的CV曲线;(b)新鲜PM-CNF/Se正极和CNF/Se正极的EIS;(c)PM-CNF/Se正极循环后的EIS;(d)PM-CNF/Se正极和CNF/Se正极第一次循环的容量-电压曲线;(e)PM-CNF/Se正极在不同负载质量下的循环性能;(f)PM-CNF/Se正极和CNF/Se正极的倍率性能;(g)PM-CNF/Se正极的长期高倍率循环性能;插图是配备PM-CNF/Se正极的钮扣电池点亮LED灯的照片;(h)相关文献与PM-CNF/Se正极的倍率性能比较。



图5.(a)PM-CNF/Se正极的GITT曲线;插图为部分放大图;(b)PM-CNF/Se正极和CNF/Se正极在放电过程中的Li+扩散系数;(c)PM-CNF/Se正极在0.1至0.5mV/s范围内的CV曲线;(d)(c)中标记的两个典型峰处的lni与lnv的线性关系;(e)扫描速率为0.1mV/s时电容贡献容量与总容量的比值;(f)0.1-0.5mV/s范围内电容贡献和扩散控制贡献的百分比。

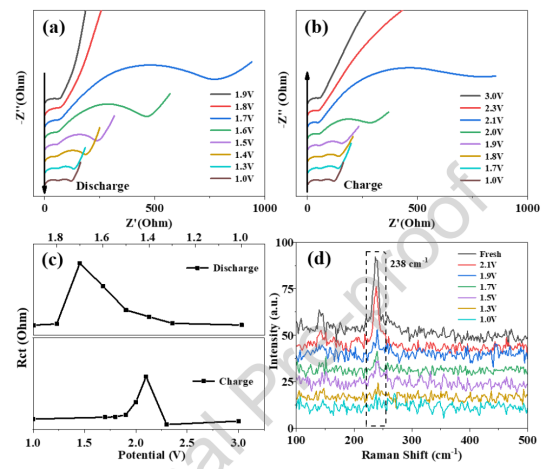

图6.放电(a)和充电(b)过程中PM-CNF/Se正极在不同SOC(荷电状态)下的EIS谱;充放电过程中PM-CNF/Se正极电荷转移阻抗(Rct)的变化趋势(c);(d)放电过程中PM-CNF/Se正极在不同SOC(荷电状态)下的非原位拉曼光谱。
