DOI: 10.1016/j.cej.2022.138363
内外含双金属金属有机框架(MOF)衍生磷化物的中空碳纳米纤维(HCNFs)由于其改善的导电性和高比电容而显示出显著的储能潜力。本研究采用一种新的方法在HCNFs的外表面和内表面上合成了(Ni-Fe)-P-C。合成材料显著的电化学性能可归因于大量Ni和Fe基氧化还原活性物质与多孔碳的共存,以及MOF衍生碳在HCNFs上形成的开放通道,有助于快速电解质离子/电子扩散。因此,(Ni-Fe)-P-C@HCNFs电极在1A/g下具有1392F/g的高比电容和良好的循环稳定性,在25A/g下的电容保持率约为89%。此外,经过10000次循环后,非对称(Ni-Fe)-P-C@HCNFs//Fe-P-C@HCNFs ASC(超级电容器)的最佳能量密度为62.7Wh/kg,功率密度为8238.2W/kg,在25A/g高电流密度下的循环稳定性为92.4%。
图1:(a,b)HCNFs和(c-e)(Ni-Fe)-P-C@HCNFs在不同放大倍率下的FE-SEM图像,以及(f)(Ni-Fe)-P-C@HCNFs的元素映射。

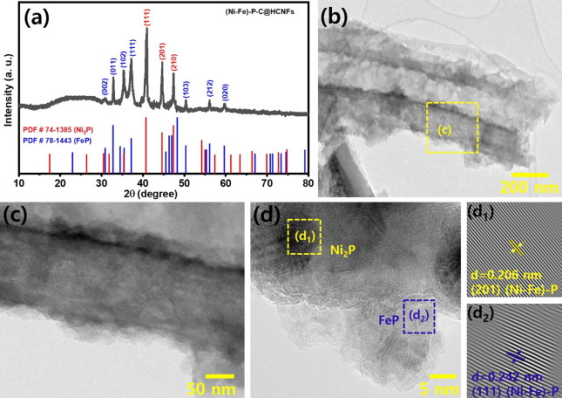

图2:(a)(Ni-Fe)-P-C@HCNFs的XRD图谱,(b,c)不同放大倍率的TEM图像,以及(d)HR-TEM图像:d1和d2为选定区域的IFFT。

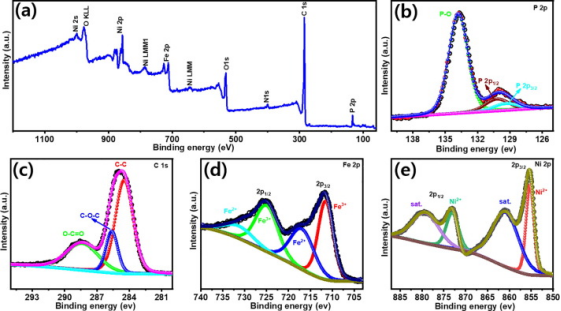

图3:(a)(Ni-Fe)-P-C@HCNFs的低分辨率XPS。(Ni-Fe)-P-C@HCNFs中(b)P2p、(c)C1s、(d)Fe2p和(e)Ni2p的高分辨率XPS。

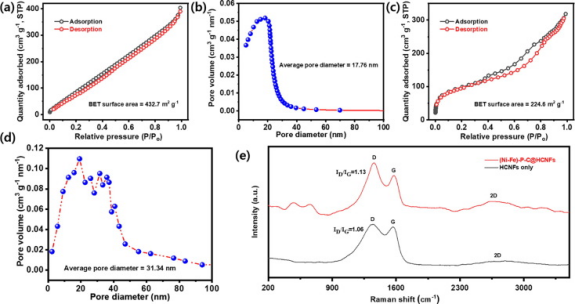

图4:(a,b)(Ni-Fe)-MOF@HCNFs和(c,d)(Ni-Fe)-P-C@HCNFs的N2吸附-解吸等温线和孔径分布(PSD)曲线,(e)(Ni-Fe)-P-C@HCNFs和仅HCNFs的拉曼光谱分析。

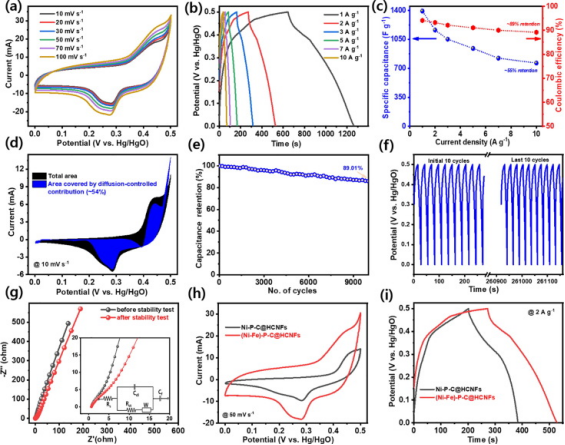

图5:(a)不同扫描速率下的CV,(b)不同电流密度下的GCD,(c)比电容和库仑效率与电流密度的关系。(d)10mV/s扫描速率下的扩散控制贡献(蓝色区域),(e)20A/g下的循环性能,(f)在25A/g下进行10000次循环稳定性试验中的初始和最后10次循环,(g)对(Ni-Fe)-P-C@HCNFs进行稳定性测试前后的EIS。(h,i)(Ni-Fe)-P-C@HCNFs和Ni-P-C@HCNFs的CV和GCD比较。

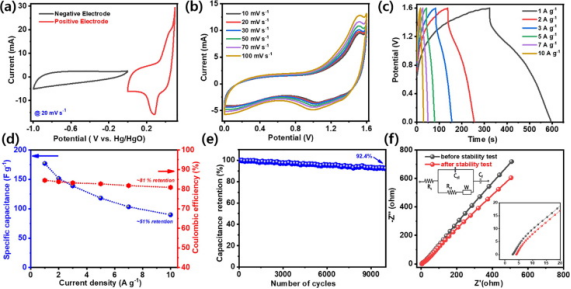

图6:(a)(Ni-Fe)-P-C@HCNFs和Fe-P-C@HCNFs电极在3M KOH中于20mV/s下的CV,(b)不同扫描速率下的CV,(c)不同电流密度下的GCD,(d)比电容和库仑效率与电流密度的关系,(e)20A/g下的循环性能,以及(f)(Ni-Fe)-P-C@HCNFs//Fe-P-C@HCNFs ASC器件经10000次循环稳定性测试前后的EIS。

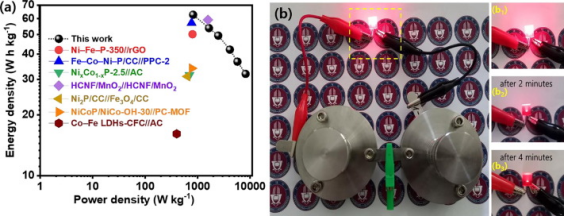

图7:(a)(Ni-Fe)-P-C@HCNFs//Fe-P-C@HCNFs ASC器件与其他相关研究的Ragone图比较,(b)两个串联的分裂电池点亮了红色LED灯(b1、b2和b3:充电后LED在不同时间间隔下发光)。
