DOI: 10.1016/j.jnoncrysol.2022.121809

近几十年来，陶瓷纤维在航空航天飞行器高温热防护领域发挥了重要作用。在这项工作中，研究者通过静电纺丝制备了Y2Si2O7前驱体纤维并对其进行了表征。纺丝溶液由硝酸钇、原硅酸四乙酯和聚乙烯醇组成。通过扫描电子显微镜研究了纤维的微观结构和元素分布。采用热重-差示扫描量热法研究了硅酸钇有机组分的分解和结晶过程。通过X射线衍射分析了纤维的相组成。结果表明，经1000℃煅烧后，纤维由均匀的细小晶粒组成，纤维相为α-Y2Si2O7。晶粒尺寸随着煅烧温度的升高而增大，保持了完整的纤维结构。前驱体纤维的平均直径为1383±345nm，经1300℃煅烧后减小至786±171nm。元素在纤维中均匀分布，证实了纤维的良好均匀性。

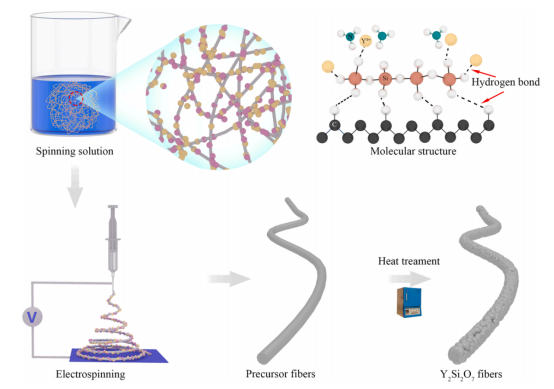

图1.Y2Si2O7纤维的制备示意图。

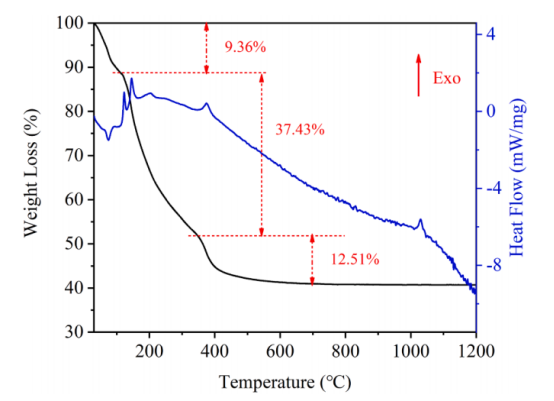

图2.前驱体纤维的TG/DSC曲线。

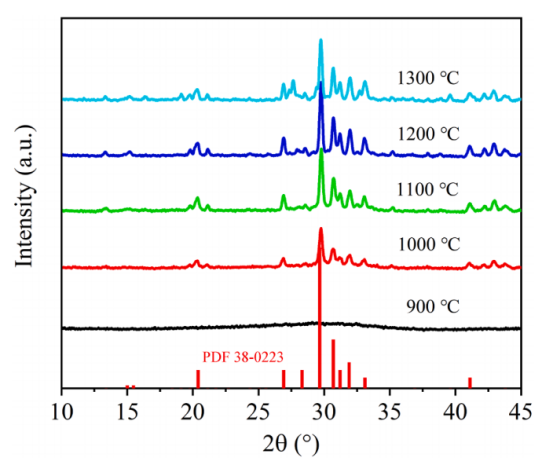

图3.在不同温度下煅烧的前体纤维的X射线衍射图。

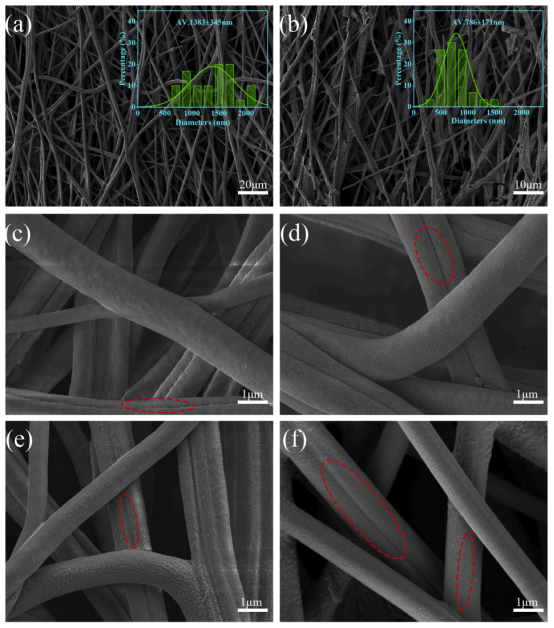

图4.前驱体纤维（a），在1000℃（c）、1100℃（d）、1200℃（e）和1300℃（b,f）下煅烧的Y2Si2O7纤维的SEM照片。

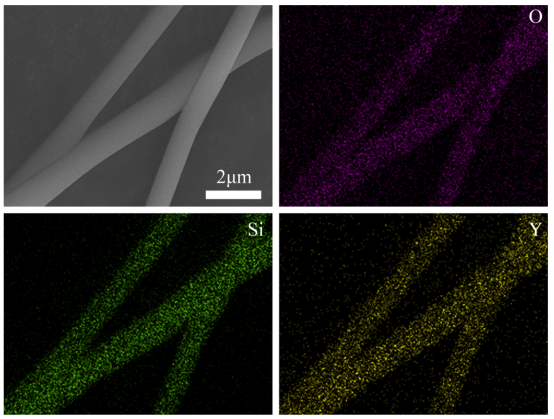

图5.Y2Si2O7纤维的元素分布图。
