DOI: 10.1016/j.surfin.2022.102231

为了将明胶（GEL）与聚（3-羟基丁酸酯-co-4-羟基丁酸酯）（P（3,4HB））复合以提高亲水性和生物相容性，本研究提出了一种制备P（3,4HB）/GEL复合纳米纤维（P/G-CNF）的简便方法。以烷基多糖苷（APG）为乳化剂制备了稳定的P（3,4HB）/GEL复合溶液，并通过静电纺丝法制备了新型P/G-CNF。对P/G-CNF的分子间相互作用、微观形貌和孔隙率、结晶和力学性能、亲水性和细胞相容性进行了表征。结果表明P（3,4HB）、APG和GEL形成了许多氢键。当m（P（3,4HB）:GEL）为10:2时，所制备的纳米纤维表现出最佳的微观形貌，其直径和孔隙率分别为604nm和68.33%。随着GEL含量的增加，P（3,4HB）/GEL复合纳米纤维支架（P/G-CNS）的结晶和力学性能进一步增强，达到最大值后下降。通过引入GEL，P/G-CNS的亲水性显著提高。P/G-CNS的细胞增殖率高于100%，其中细胞毒性等级为0，表明其无细胞毒性。总体而言，P/G-CNS具有优异的细胞相容性，可提供更好的细胞附着、生长和增殖，在组织再生和生物医学材料中显示出广阔的应用前景。

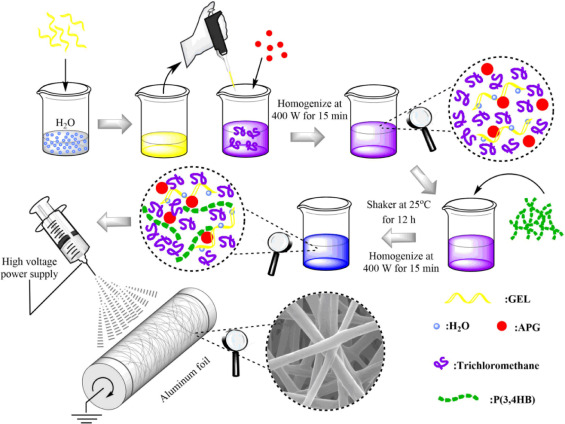

图1.P/G-CNF的制备过程。

图2.（a）GEL、P（3,4HB）和P/G-CNF的红外光谱。（b）P（3,4HB）、APG和GEL之间的氢键作用机理。（c）P（3,4HB）/GEL复合溶液随时间变化的图片。

图3.（a）P（3,4HB）和具有不同m（P:G）的P/G-CNF的XRD图谱及（b）结晶度。

图4.（a-e）m（P:G）为10:0.5至10:2.5时P/G-CNF的SEM图像、平均直径和直径分布。（f）具有不同m（P:G）的P/G-CNS的孔隙率。

图5.具有不同m（P:G）的P/G-CNS的断裂应力和断裂应变。

图6.（a）P（3,4HB）和（b-f）m（P:G）为10:0.5至10:2.5时P/G-CNS的接触角图像。

图7.通过CCK-8细胞毒性试验获取的吸光度值和细胞增殖率结果。

图8.（a）P（3,4HB）和（b-f）m（P:G）为10:0.5至10:2.5时P/G-CNS体外细胞培养72h的SEM图像。
