DOI: 10.1016/j.coco.2022.101256
本研究设计并合成了一种由碳纳米纤维(CNF)和Cu颗粒组成的复合材料,其表面结合了含硫醇的二氧化硅颗粒。通过静电纺丝Cu2+/聚合物溶液以及随后的热解碳化制备了含均匀分布Cu颗粒的CNFs。通过改进的Stöber方法(一种合成单分散硅颗粒的物理化学方法)合成含硫醇的二氧化硅纳米粒子(T-Sil),并采用简单的浸渍工艺将其附着在铜粒子的表面,从而形成锚定T-Sil的铜粒子嵌入CNF(T-Sil/Cu-CNF)。对所得复合材料的形态和CNF中Cu颗粒的形成进行了彻底检查,并进一步将其用作水中Ni2+和Cu2+重金属离子的吸附材料。该化学步骤不仅挖掘了CNF基复合材料的水修复应用潜力,而且在不破坏结构的前提下为CNF材料的功能化提供了更多可能性,有利于扩大其在复杂复合材料中的适用性。

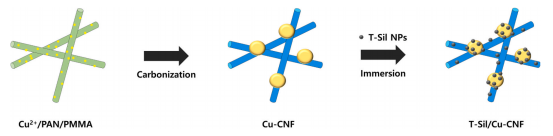

图1.T-Sil/Cu-CNF复合材料的制备过程。

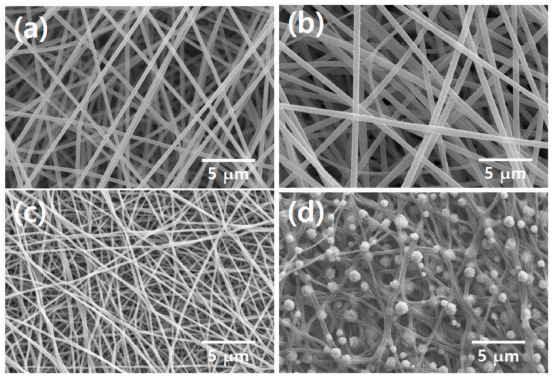

图2.(a)PAN/PMMA纳米纤维、(b)掺入Cu2+的PAN/PMMA纳米纤维、(c)不含Cu2+的PAN/PMMA纳米纤维碳化制备的CNFs以及(d)掺入Cu2+的PAN/PMMA纳米纤维碳化制备的Cu-CNFs的SEM图像。

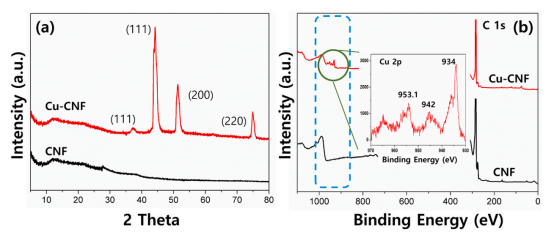

图3.(a)CNF(底部,黑色)和Cu-CNF(顶部,红色)的X射线衍射图以及(b)XPS全扫描和Cu(2p)多重光谱。

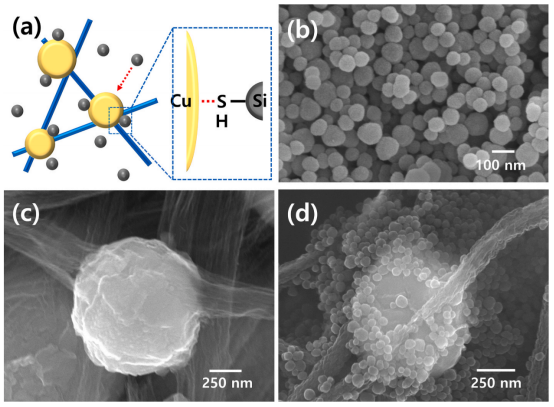

图4.(a)通过硫醇-Cu相互作用形成T-Sil/Cu-CNF复合材料的示意图,以及(b)T-Sil颗粒、(c)Cu-CNFs和(d)T-Sil/Cu-CNF复合材料的SEM图像。

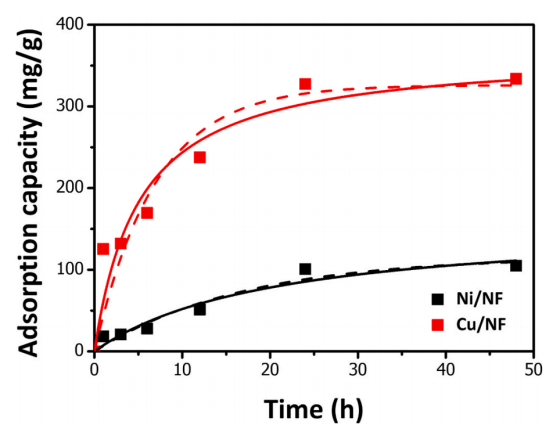

图5.T-Sil/Cu-CNF对Cu2+(红色圆圈)和Ni2+(黑色圆圈)的吸附能力随时间的变化。实线和虚线分别为拟二级和拟一级动力学模型的拟合结果。
