DOI: 10.1111/jace.18648
本工作合成了钙钛矿型NdFeO3和NdCoO3纳米纤维,并研究了这两种样品的磁性和电化学特性。NdFeO3纳米纤维在298K下表现出铁磁性,在低温下表现出顺磁性,而NdCoO3纳米纤维则具有顺磁性。NdFeO3和NdCoO3电极在超级电容器和锂离子电池中显示出良好的电化学性能。此外,本研究还展示了NdFeO3和NdCoO3纳米纤维在凝聚态物理和储能器件领域的潜在应用。

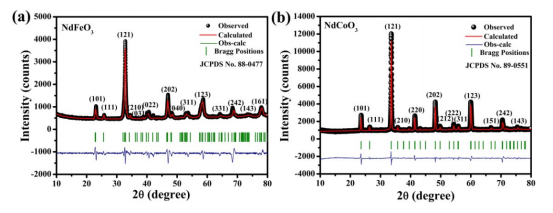

图1.(a)NdFeO3和(b)NdCoO3 NFs的XRD图谱Rietveld精修。

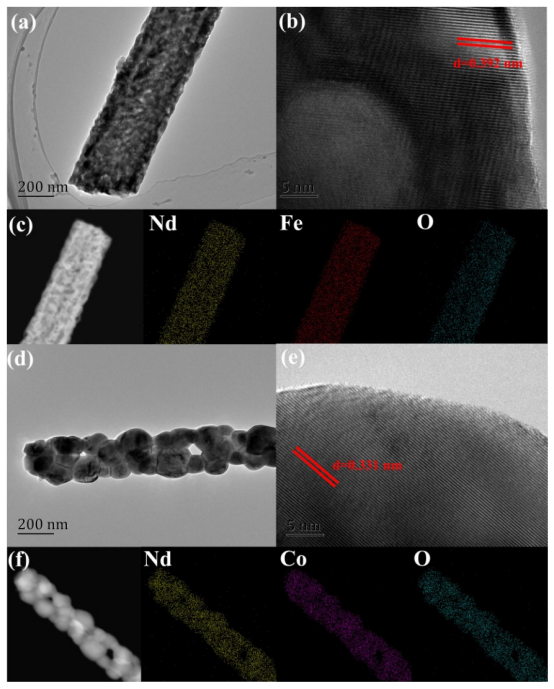

图2.NdFeO3 NF的(a)TEM图,(b)HRTEM图,(c)HAADF-STEM图,以及Nd、Fe和O的相应元素映射图像;NdCoO3 NF的(d)TEM图像,(e)HRTEM图像,(f)HAADF-STEM图像,以及Nd、Co和O的相应元素映射图像。

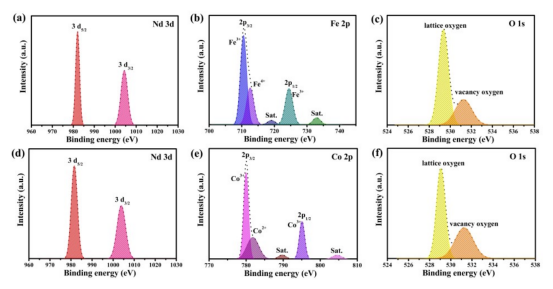

图3.NdFeO3 NFs中(a)Nd3d、(b)Fe2p和(c)O1s的XPS光谱,NdCoO3 NFs中(d)Nd3d、(e)Co2p和(f)O1s的XPS光谱。

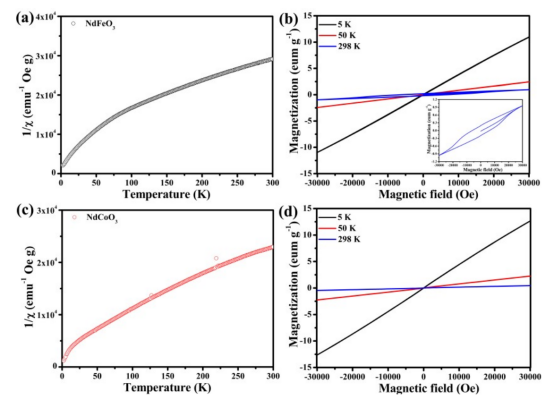

图4.(a)NdFeO3 NFs和(c)NdCoO3 NFs在100Oe下的倒数磁化率;(b)NdFeO3 NFs和(d)NdCoO3 NFs在5、50和298K下的磁滞回线。插图显示了NdFeO3 NFs在298K下的磁滞回线。

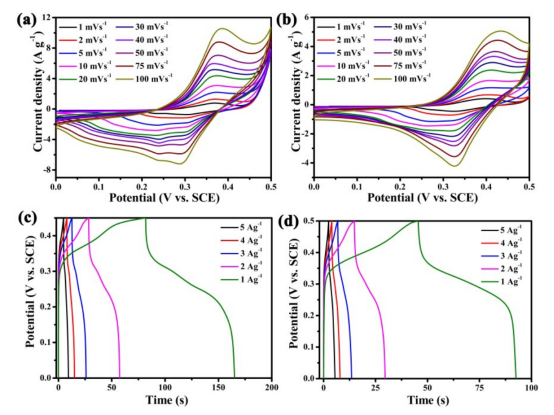

图5.(a)NdFeO3 NF和(b)NdCoO3 NF电极在不同扫描速率下的CV曲线;(c)NdFeO3 NFs和(d)NdCoO3 NFs在不同电流密度下的GCD曲线。

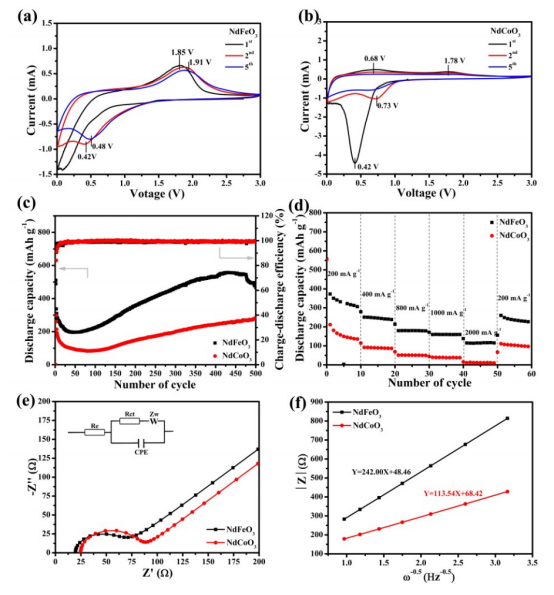

图6.(a)NdFeO3 NFs和(b)NdCoO3 NFs在0.05mV/s扫描速率下进行第一、第二和第五个循环的CV曲线;(c)当电压范围为0.01-3.0V时,NdFeO3和NdCoO3 NFs在200mA/g下的循环性能;(d)NdFeO3和NdCoO3电极的倍率性能;(e)NdFeO3和NdCoO3 NFs在开路电压下的阻抗谱;(f)NdFeO3和NdCoO3 NFs的|Z|与ω-0.5的拟合线。
