DOI: 10.1016/j.polymertesting.2022.107677

聚（2,5-呋喃二甲酸乙二醇酯）（PEF）是石油基聚合物的一种极具吸引力的生物基替代品。在这项工作中，以三氟乙酸、其与二氯甲烷和二氯乙烷的混合物以及1,1,1,3,3,3-六氟-2-丙醇为溶剂，通过溶液静电纺丝制备了新型PEF基非织造布。研究了溶剂类型和PEF浓度对非织造布纤维厚度和性能的影响。非织造纤维的平均厚度为180nm至2.3μm。纤维为非晶态，玻璃化转变温度为85-87℃。该非织造布具有很强的疏水性，尽管它们表现出玫瑰花瓣效应，但其水接触角为144-146°。材料的力学性能受其孔隙率和纤维厚度的影响。由20wt%PEF/三氟乙酸溶液制成的电纺非织造布的平均纤维直径为2.13μm，孔隙率为74%，其最高拉伸强度和断裂伸长率分别为10.8MPa和190%。

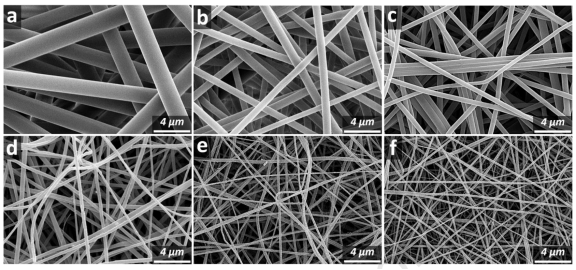

图1.由PEF/TFA溶液静电纺丝制备的非织造布的SEM显微照片：a-20TFA，b-15TFA，c-12TFA，d-10TFA，e-8TFA，f-6TFA。非织造布在60℃下干燥。

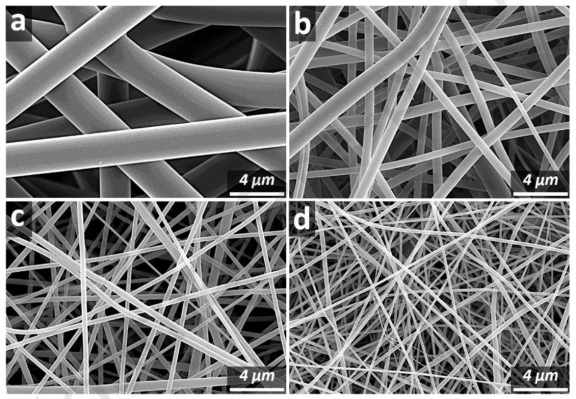

图2.由PEF/HFIP、PEF/TFA/DM和PEF/TFA/DE混合溶液静电纺丝制备的PEF非织造布的SEM显微照片：a-12HFIP，b-12TFA/DM，c-12TFA/DE，d-8TFA/DE。非织造布在60℃下干燥。

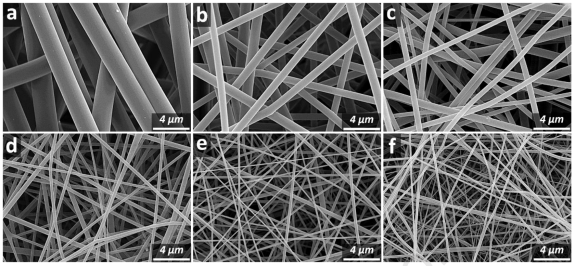

图3.由PEF/TFA溶液静电纺丝制备的非织造布的SEM显微照片：a-20TFA，b-15TFA，c-12TFA，d-10TFA，e-8TFA，f-6TFA。非织造布在100℃下额外干燥。

图4.由PEF/HFIP、PEF/TFA/DM和PEF/TFA/DE混合溶液静电纺丝制备的PEF非织造布的SEM显微照片：a-12HFIP，b-12TFA/DM，c-12TFA/DE，d-8TFA/DE。非织造布在100℃下额外干燥。

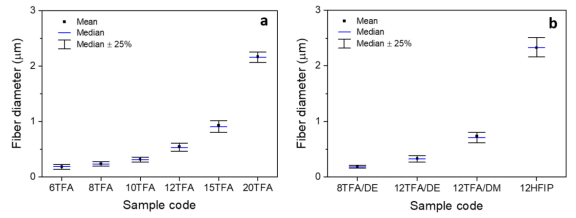

图5.由以下溶剂静电纺丝制备的电纺PEF非织造布的纤维直径：a-TFA，b-TFA/DE、TFA/DM和HFIP。

图6.PEF非织造布在100℃下干燥的第一个DSC热谱图，加热速率为10℃/min。用椭圆标记12HFIP非织造布溶剂蒸发吸热。显示PEF颗粒的热谱图以供比较。

图7.由以下溶剂静电纺丝制备的PEF非织造布的典型应力-应变依赖性：a-TFA，b-HFIP、TFA/DM和TFA/DE混合物。虚线表示在60℃下干燥的非织造布，实线表示在100℃下干燥的非织造布。
