DOI: 10.1021/acsanm.2c01247
考虑到增加的PM污染对环境的负面影响,迫切需要设计出具有良好抗润湿性的高效颗粒物(PM)过滤膜。在本研究中,通过溶胶-凝胶法将二氧化硅纳米粒子(SiNPs)附着在改性聚丙烯腈表面,然后添加低表面能1H,1H,2H,2H-全氟癸基三氯硅烷(FOTS)涂层,制备了一种自清洁PM过滤纤维膜(F-SAPAN)。SiNPs是由正硅酸乙酯水解生成的,并且由于氢键作用,可以很容易地负载到纤维表面。通过这种方式,可以在短时间内大量制备均匀覆盖SiNPs的纤维膜。FOTS改性SiNPs赋予了纤维膜优异的耐水耐油性能(水接触角高达156°,油接触角高达144°),并且水滴可以在仅6°的斜坡上自由滚动。该膜仅0.03mm厚,对PM1具有出色的过滤效率(>99.9%)和压降(366.4Pa)。而且,该膜还显示出良好的柔性、力学性能、耐腐蚀性和抗灰性能,是复杂环境中PM过滤的可靠材料。
图1.过滤测试系统示意图。

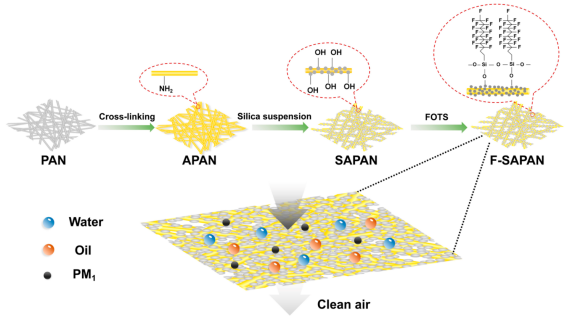

图2.自清洁电纺纳米纤维膜的制备流程。
图3.不同膜的SEM图像和直径分布:PAN(a,e,i),APAN(b,f,j),SAPAN(c,g,k)和F1-SAPAN(d,h,i)。

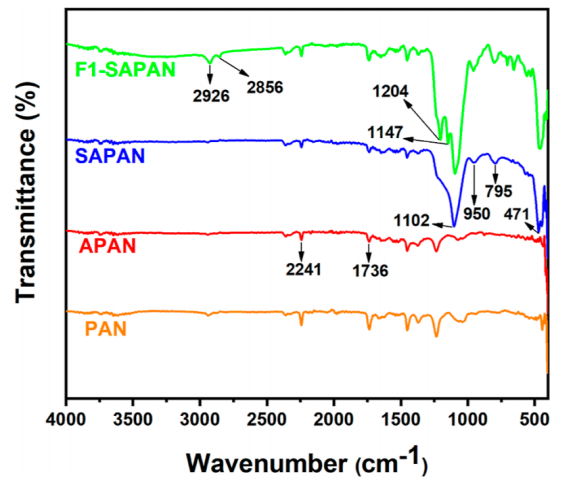

图4.纳米纤维膜的FT-IR光谱。

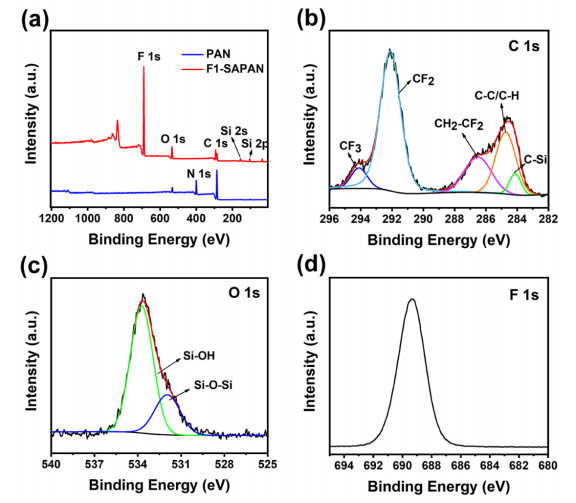

图5.PAN和F1-SAPAN纤维的XPS全扫描光谱(a),F1-SAPAN的C1s光谱(b)、O1S光谱(c)和F1s光谱(d)。

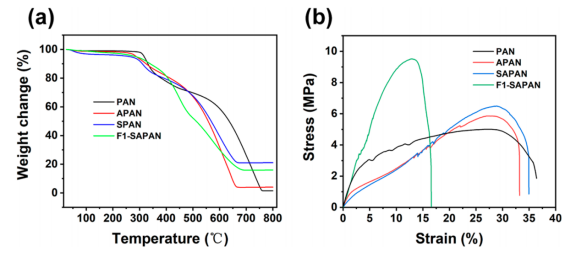

图6.PAN、APAN、SAPAN和F1-SAPAN NFs的TGA曲线(a)和应力-应变曲线(b)。

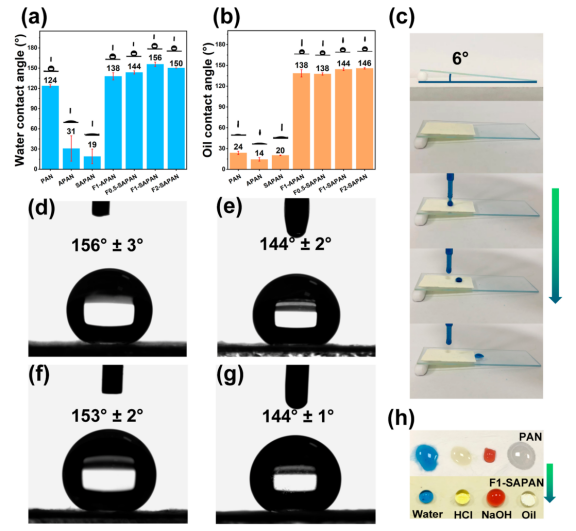

图7.纳米纤维膜的WCA(a)和OCA(b),染料水在F1-SAPAN NFs斜面上的滚动行为(c),在热乙醇溶液中超声处理1小时之前(d)和之后(f)F1-SAPAN NFs的WCA,在热乙醇溶液中超声处理1小时之前(e)和之后(g)F1-SAPAN NFs的OCA,比较PAN和F1-SAPAN NFs上的水滴、HCl(0.1M)、NaOH(0.1M)和油。
图8.纳米纤维膜的过滤效率(η)和压降(Δp)(a),F1-SAPAN NFs在不同流速下的η和Δp(b),以及F1-SAPAN NFs放置在一个盐雾箱中0-30天的η和Δp(c)。

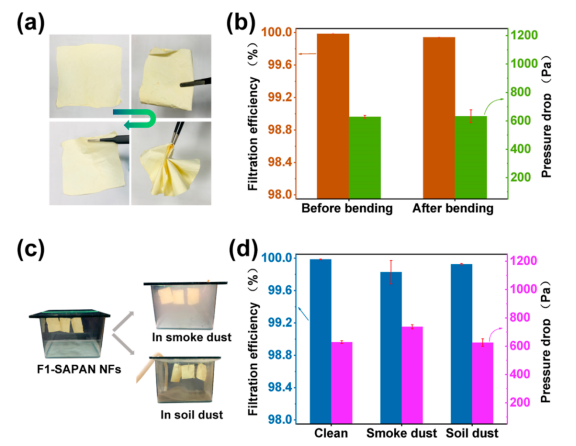

图9.F1-SAPAN NFs弯曲50次后的η和Δp(a,b);F1-SAPAN NFs放置在烟尘和土壤尘中5小时的η和Δp(c,d)。
图10.PM过滤后F1-SAPAN的SEM图像(a)、XPS全扫描光谱(b)、C1s光谱(c)和元素映射图像(d-g)。
