DOI: 10.1016/j.jmrt.2022.05.184

在银（Ag）和氧化石墨烯（GO）的支持下，分几个阶段合成了氧化锌（ZnO），作为一种潜在的光催化材料。首先，使用Hummers法由市售石墨合成GO，并制备ZnO和Ag前驱体。第二阶段是静电纺丝过程，然后是煅烧。用于静电纺丝制备纳米纤维的溶液是聚合物（聚乙烯醇）、醋酸锌、AgNO3和GO的混合物。将生成的纤维置于500℃下热处理2小时。XRD和FTIR分析证实，GO是由市售石墨成功合成的。XRD和TEM表征显示，ZnO和Ag分别具有六角纤锌矿和立方结构。所开发的纳米复合材料具有增强的光催化特性：低带隙能量，例如2.98（ZnO）、2.76（ZnO-Ag）、2.93（ZnO-GO）和2.75（ZnO-Ag-GO）。此外，合成的纳米复合材料具有可见光吸收特性。使用紫外-可见分光光度计、漫反射光谱和光致发光，解释了Ag和GO纳米粒子所拥有的表面等离子体共振效应具有作为电子俘获的半导体特性，从而减少或防止电子-空穴复合的发生。总之，添加Ag和GO的ZnO纳米复合材料增强了ZnO的光催化特性，可直接用于光降解水中的有机纺织废料。

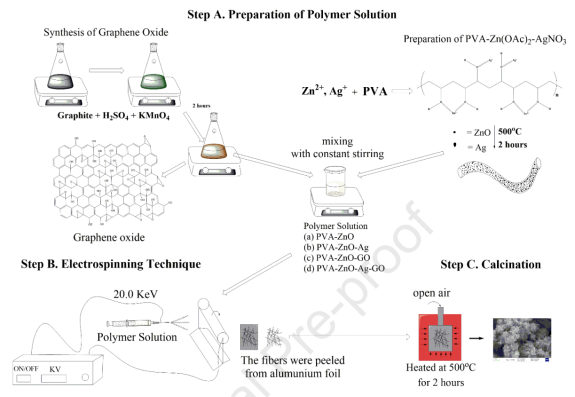

图1.合成步骤示意图

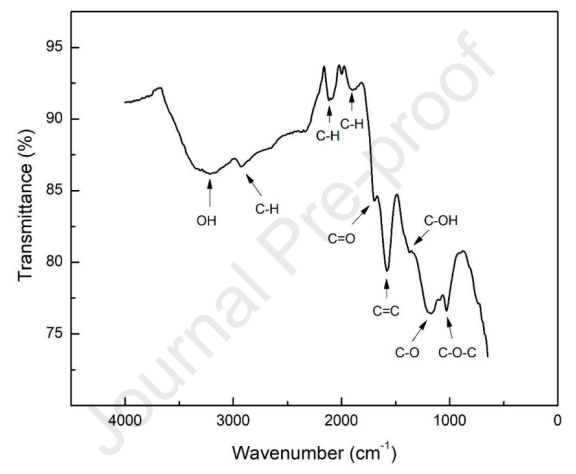

图2.合成的氧化石墨烯（GO）的FTIR光谱

图3.氧化石墨烯（GO）的X射线衍射图

图4.a）ZnO和b）ZnO-Ag-GO电纺纳米纤维的SEM显微照片

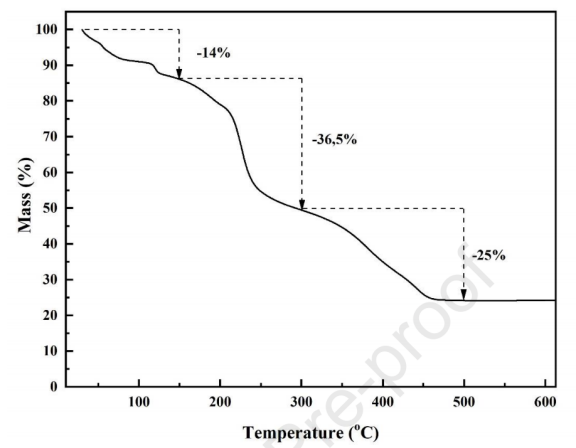

图5.PVA/ZnO-Ag-GO纳米纤维的TGA热图

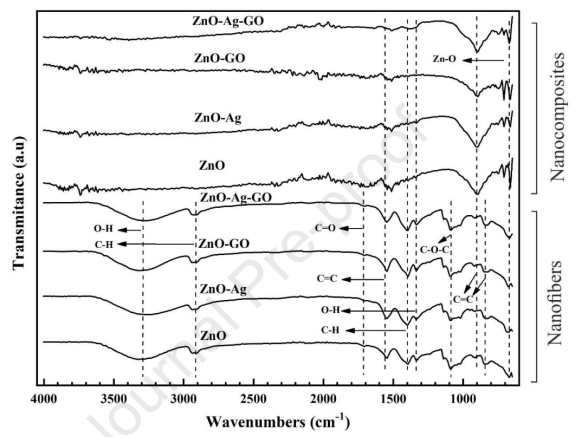

图6.电纺纳米纤维和煅烧纤维（纳米复合材料）的FT-IR光谱比较

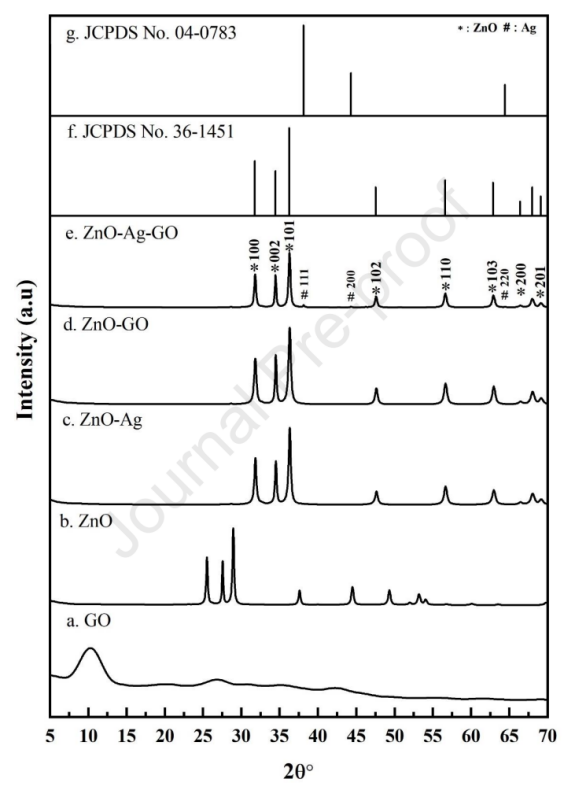

图7.煅烧纳米复合材料的XRD图谱及其与JCPDS标准的比较

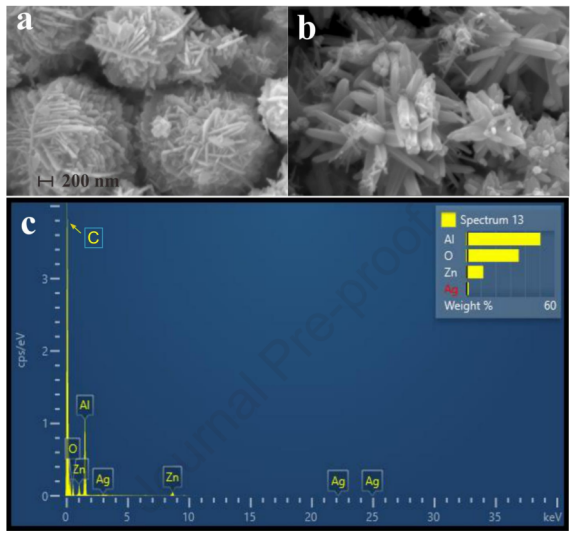

图8.a）ZnO和b）ZnO-Ag-GO纳米复合材料的SEM-EDX显微照片，以及c）ZnO-Ag-GO纳米复合材料的EDS光谱

图9.ZnO-Ag-GO纳米复合材料的TEM显微照片：a）六角结构的ZnO附着于Ag纳米粒子，比例尺为200nm；b）GO层和Ag，比例尺为100nm；c）仅GO

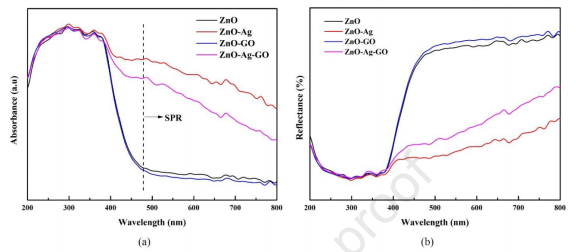

图10.纳米复合材料的紫外-可见光谱：a）吸光度和b）反射率

图11.ZnO、ZnO-Ag、ZnO-GO和ZnO-Ag-GO纳米复合材料的光致发光特性

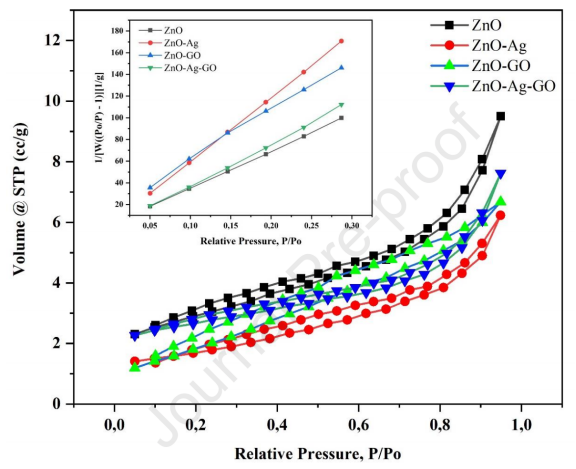

图12.合成的ZnO、ZnO-Ag、ZnO-GO和ZnO-Ag-GO纳米复合材料的N2吸附-解吸等温线。插图为1/[W（P0/P）-1[1/g]和P/P0的BET变化图
